CMP | Sonda do pomiaru wilgotności betonu, TRAMEX

Wyposażenie opcjonalne – CMP | Sonda do pomiaru wilgotności betonu, TRAMEX

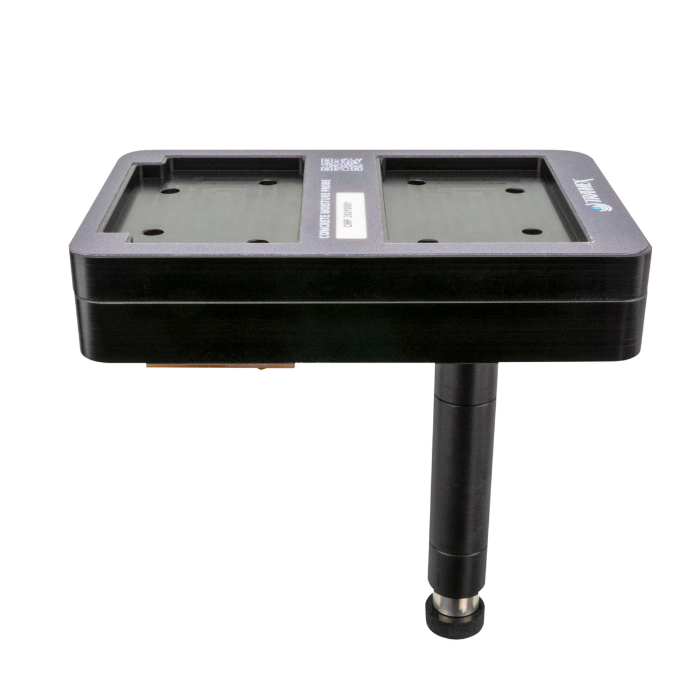

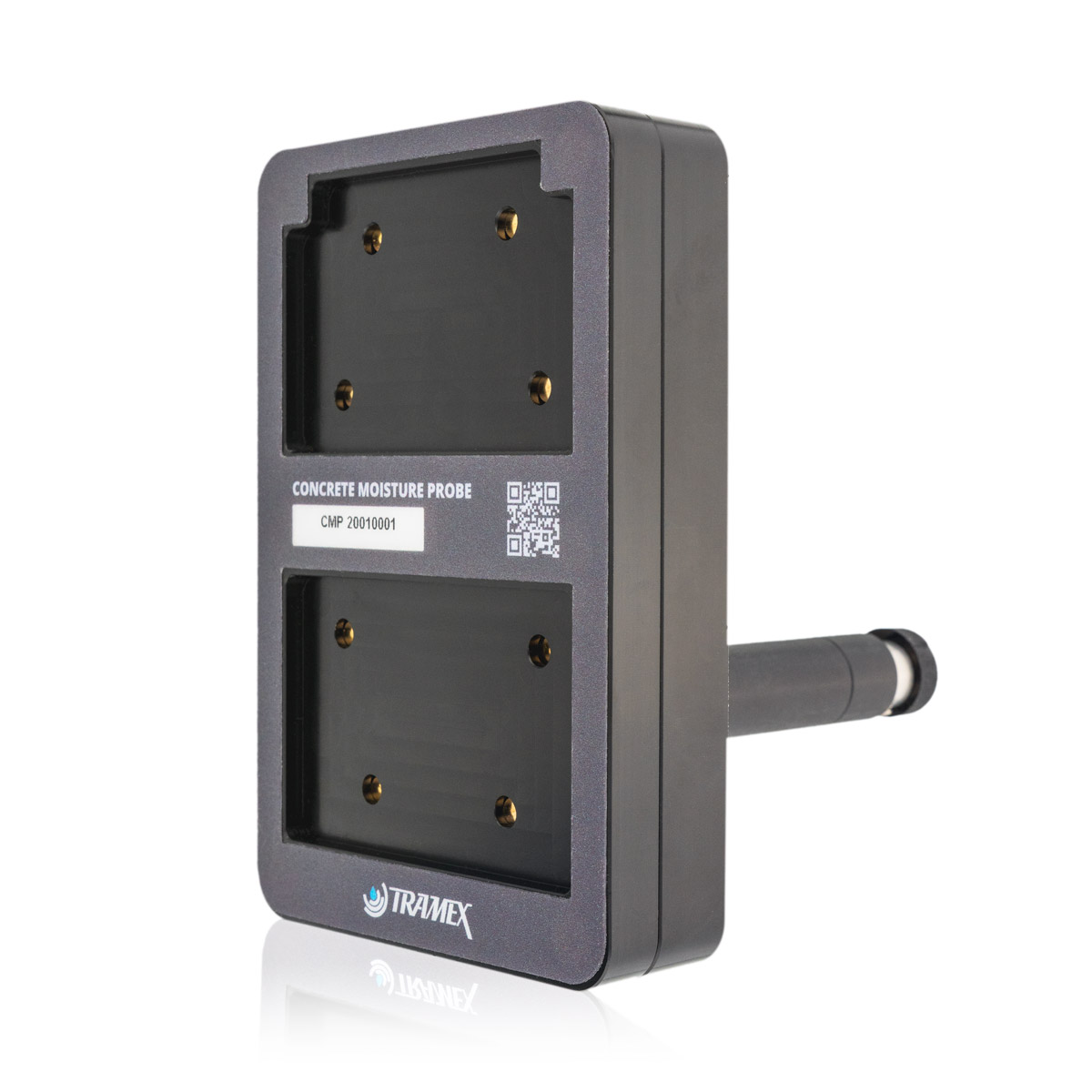

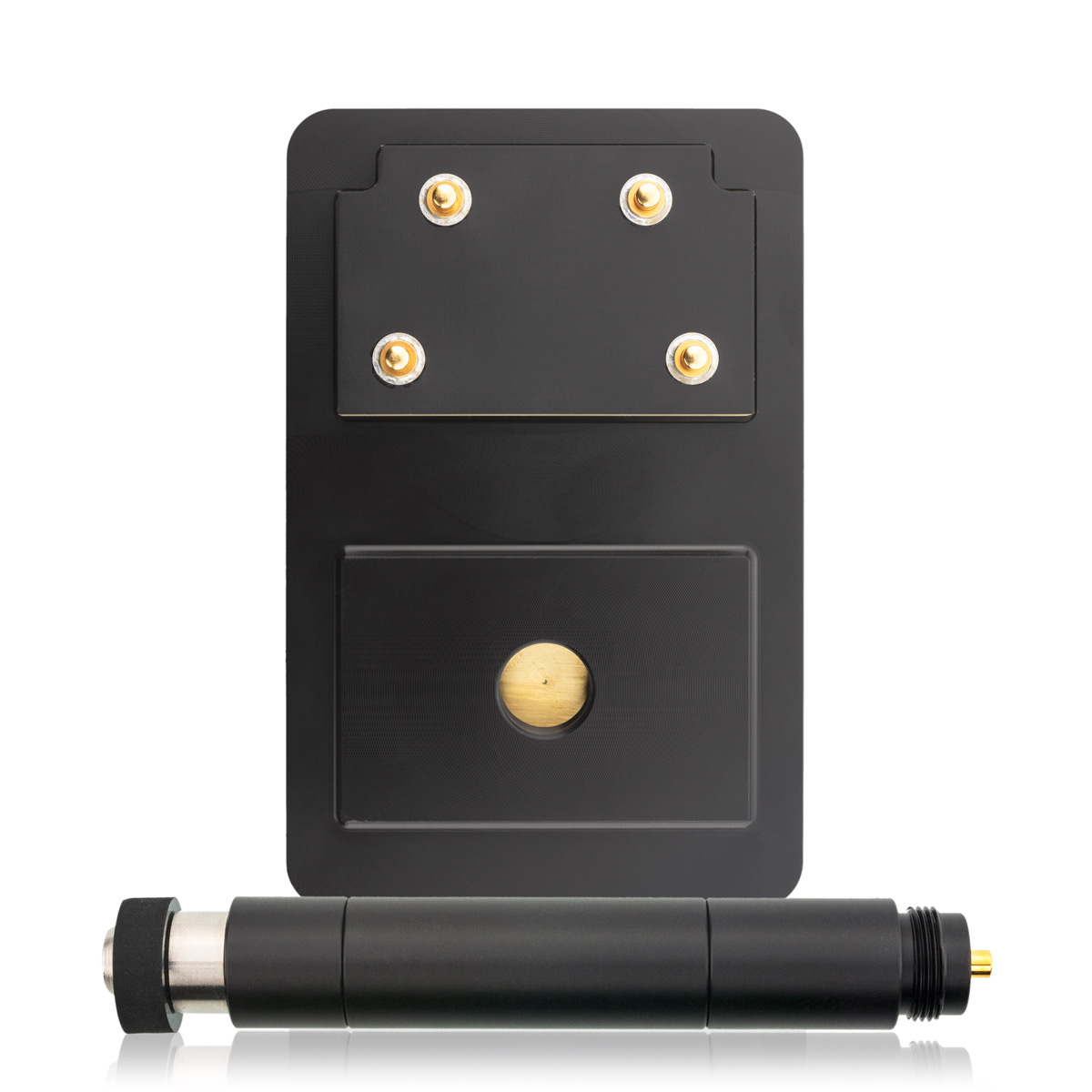

Konstrukcja sondy wilgotności betonu

Sonda wilgotności betonu używana z przyrządami Tramex wykorzstuje zasadę zależności impedancji elektrycznej materiału od jego wilgotności. W celu zmierzenia zawartości wilgoci wilgotnosciomierz dociska się kołyski CMP a ta przylega do powierzchni materiału sondami bolcowymi oraz sondą wgłębną umieszczoną we wstępnie wywierconym otworze 3/4″ (19 mm) . Impedancję elektryczną mierzy się poprzez wytworzenie zmiennego pola elektrycznego o niskiej częstotliwości między elektrodami a sondą na głębokość do 4″ (10 cm). Pole to przenika przez badany materiał. Bardzo mały prąd przemienny płynący przez pole jest odwrotnie proporcjonalny do impedancji materiału. Przyrząd wykrywa ten prąd, określa jego amplitudę i w ten sposób określa wartość wilgotności.

Sonda wilgotności betonu Tramex – procedura obsługi

Kołyska CMP powinna leżeć płasko na powierzchni płyty, a miernik wilgotności betonu Tramex powinien być umieszczony i mocno dociśnięty do kołyski z całkowicie ściśniętymi kołkami/bolcami. Sonda odczytuje od dołu, w obrębie korpusu płyty, aż do powierzchni.
