Name: Stanowisko do pomiarów elektrycznych
Brand: Bedo

Opis produktu – Stanowisko do pomiarów elektrycznych

The desktop power station is a comprehensive unit that illustrates all of the basics of electrical supply as well as the basics needed for protection and maintenance when dealing with electrical configurations.

Dane techniczne

Zasilanie trójfazowe: 230-400 V, 16 A, 50 Hz.
- Przełącznik kluczykowy do zwalniania funkcji.
- Wyłącznik ochronny silnika: 10-16 A.
- Wyzwalacz podnapięciowy.
- Wyłącznik bezpieczeństwa prądu uszkodzeniowego: 30 mA.
- Przycisk wyłączenia awaryjnego.
- 5 gniazd bezpieczeństwa: 4 mm dla L1, L2, L3, N, PE.
- 3 lampki kontrolne fazy dla L1, L2, L3.
4 gniazda styków uziemiających: 230 v, 16 A
- Waga: 0. 8 kg
Zasilacz stały DC:
- Napięcie wejściowe: 90-264 V/45-65 Hz
- Napięcie wyjściowe: 0-15 V
- Prąd wyjściowy: 0-10 A
- Moc wyjściowa: 200 W
- Sprawność: 85%
- Waga: 2. 4 kg
Regulowane wyjścia zasilania Ac/DC:
- 0-14 V, DC, 12 A
- 0-27 V, DC, 6 A
- 0-230 V, AC, 2 A

Zakres dostawy

– Stacja robocza zasilania (EW – 023)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Pulpitowa stacja zasilania ma na celu zademonstrowanie podstaw potrzebnych do ochrony i konserwacji podczas pracy z konfiguracjami elektrycznymi.

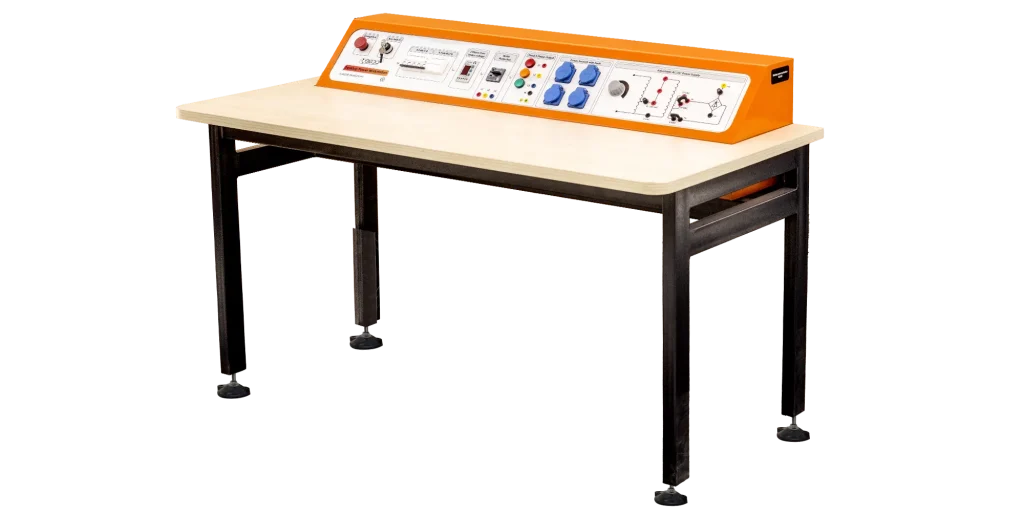

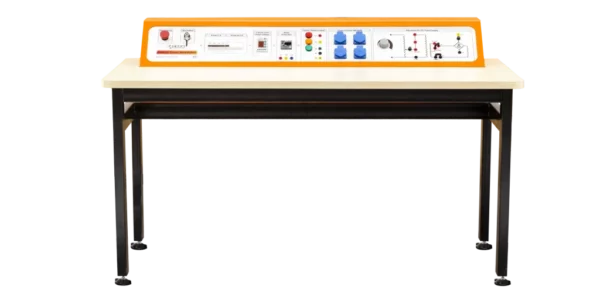

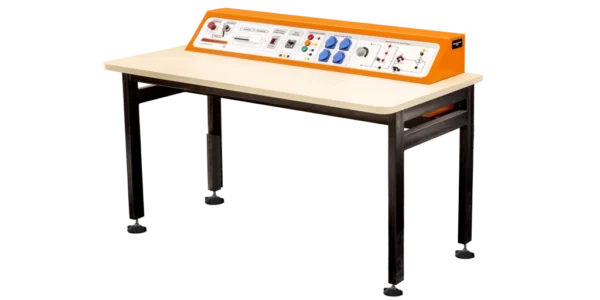

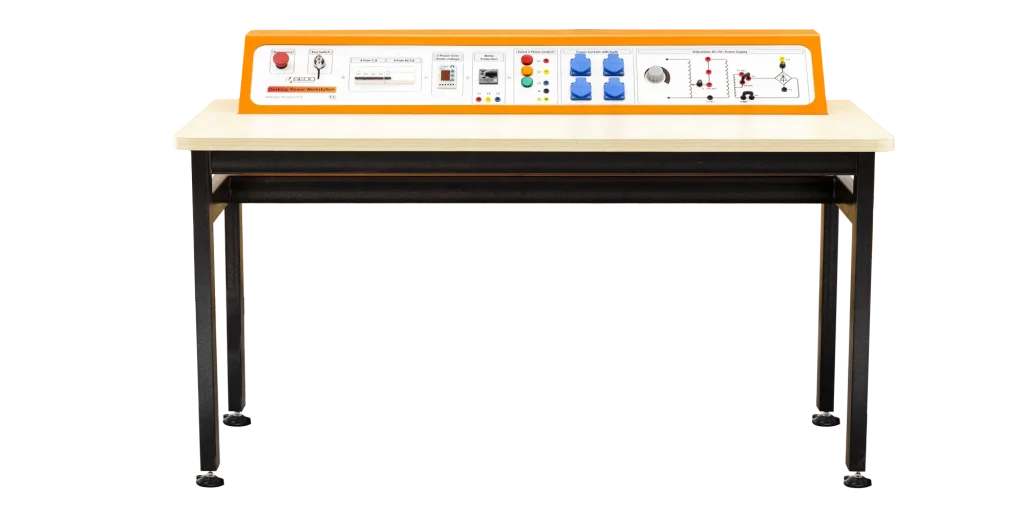

Urządzenie edukacyjne składa się ze stanowiska roboczego oraz pionowego panelu, który zawiera wszystkie elementy urządzenia.
Urządzenie edukacyjne jest dostarczane z różnymi zaciskami do podłączenia w celu wykonania potrzebnych eksperymentów.
Blat jest dostarczany z wyłącznikami automatycznymi w celu zapewnienia ochrony przed nadmiernym prądem i zapobiegania uszkodzeniom komponentów elektrycznych.
Elektryczna jednostka stołowa jest dostarczana z RCCB w celu zapewnienia ochrony uczestników szkolenia przed wyciekiem energii elektrycznej.
Urządzenie jest wyposażone w 3-fazowy wyłącznik nadnapięciowy, który przerywa obwód w przypadku przyłożenia napięcia wyższego lub niższego niż zamierzone napięcie.
Urządzenie jest wyposażone w moduł zabezpieczający silnik przed prądem wstecznym.
Stacja edukacyjna jest wyposażona w stałe wyjście 3-fazowe, które umożliwia uczestnikom szkolenia uzyskanie napięcia jednofazowego 220 V lub trójfazowego 380 V.
Moduł wyjścia 3-fazowego jest wyposażony w trzy diody LED wskazujące działanie powiązanego gniazda.
Urządzenie jest dostarczane z czterema gniazdami zasilania do podłączenia dowolnego urządzenia zewnętrznego wspomaganego uziemieniem w celu zapewnienia większej ochrony.
Stacja edukacyjna jest dostarczana z regulowanym zasilaniem AC/DC w celu uzyskania napięcia w zakresie 220-380 V.
Napięcie w systemie zasilania AC/DC może być dostarczane za pomocą pokrętła.
System DC jest dostarczany z prostownikiem do konwersji prądu przemiennego na prąd stały.
Urządzenie jest wyposażone w przycisk awaryjny w przypadku jakichkolwiek niedogodności, a także główny włącznik / wyłącznik.

Eksperymenty

Zapoznanie się z podstawami konfiguracji elektrycznych.
Zapoznanie się z różnymi typami wyłączników.
Konwersja z prądu przemiennego na prąd stały.
Otrzymywanie napięcia 220 lub 380 V w zależności od połączeń.
Zapoznanie się z uziemieniem.
Wykonywanie różnych konfiguracji elektrycznych prądu przemiennego lub stałego.
