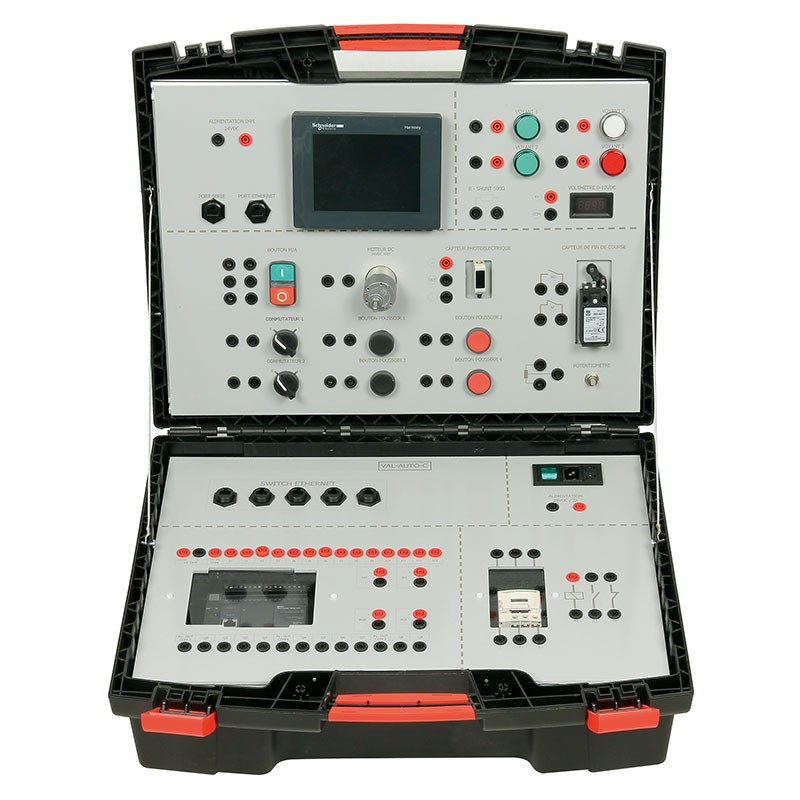

Stanowisko dydaktyczne (walizkowe) – programowanie PLC i HMI VAL-AUTO-C Langlois

VAL-AUTO-C to proste i intuicyjne stanowisko walizkowe do nauki obsługi i programowania przemysłowego sterownika PLC. Kompaktowe rozwiązanie pozwala uczniom zdobyć i zweryfikować umiejętności w przystępnym środowisku – idealne do szybkiego i przejrzystego wprowadzenia w tematykę automatyki przemysłowej.

Model symuluje przemysłowy pulpit sterowniczy połączony ze sterownikiem PLC. Składa się z wielu przycisków i czujników generujących sygnały dyskretne i analogowe, co pozwala programować PLC oraz tworzyć interfejs HMI symulujący proces przemysłowy. Informacje identyfikujące komponenty i dane techniczne nadrukowane są bezpośrednio na panelach. Okablowanie na zaciskach 4 mm (przewody w komplecie).

Materiały dydaktyczne zawierają 2 przykładowe układy do analizy i symulacji: układ przenośnika (sygnały dyskretne TOR) oraz układ regulacji PID (sygnały dyskretne i analogowe). Walizkę można również połączyć z częścią obiektową za pomocą przewodów bezpieczeństwa. Supervisję prowadzi się na PC w oprogramowaniu Vijeo Designer Schneider® (w komplecie) lub na
tablecie w bezpłatnej aplikacji Vijeo Design’Air Free (App Store / Google Play).

Cele dydaktyczne

• poznanie automatyki przemysłowej
• konfiguracja i programowanie sterownika PLC
• konfiguracja i programowanie panelu HMI
• zapoznanie z supervisją (nadzorem procesu)
• zapoznanie z adresowaniem Ethernet / IP
• zapoznanie z komunikacją przez WiFi

Możliwe ćwiczenia praktyczne

• analiza i wykonanie schematu okablowania elektrycznego
• tworzenie diagramów GRAFCET, LADDER i chronogramów
• analiza i okablowanie PLC oraz różnych elementów sterujących
• programowanie PLC w języku stykowym (LADDER) przez USB lub Ethernet
• obsługa oprogramowania do programowania PLC
• konfiguracja sieci Ethernet
• wgrywanie, modyfikacja i tworzenie programów supervisji
• konfiguracja WiFi do sterowania z tabletu lub smartfona
• łączenie komponentów w celu uruchomienia cyklu pracy

Skład zestawu – panel górny

• 1 kolorowy dotykowy panel HMI
• 1 przycisk ON/OFF
• 2 przełączniki
• 2 przyciski NO (zwierne) + 2 przyciski NC (rozwierne)
• 4 lampki sygnalizacyjne 24 VDC
• 1 rezystor bocznikowy (shunt) do konwersji sygnału 4–20 mA na napięcie
• 1 woltomierz cyfrowy 0–30 VDC
• 1 silnik DC 12 VDC / 4,8 W
• 1 czujnik fotoelektryczny
• 1 mechaniczny wyłącznik krańcowy

Skład zestawu – panel dolny

• 1 sterownik PLC Schneider®:
  • 13 wejść dyskretnych
  • 2 wejścia analogowe 0–10 VDC
  • 9 wyjść dyskretnych
  • 2 wyjścia analogowe 4–20 mA
• 1 stycznik 24 VDC
• 1 4-portowy punkt dostępowy WiFi do supervisji z tabletu lub smartfona
• 1 zasilacz 24 VDC + 1 zasilacz 10 VDC

Dane techniczne

Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany okablowany i skonfigurowany, z autonomiczną, odizolowaną siecią WiFi, przewodami połączeniowymi 4 mm, oprogramowaniem Vijeo Designer oraz materiałami dydaktycznymi dla ucznia i nauczyciela. Możliwość podłączenia do części obiektowej przewodami bezpieczeństwa.
