Straty w systemie rurowym

Specyfikacja – Straty w systemie rurowym

Dane techniczne

• Odcinek rury do mocowania armatury lub obiektów pomiarowych
  • 25 × 1,8 mm, PVC
  • Odcinki rur
    • Średnica wewnętrzna:
    • prosta: d=25 × 1,8 mm, długość: 800 mm, PVC
    • nagłe skurczenie: d=25 × 1,8-16 × 1,5mm, PVC
    • nagłe rozszerzenie: d=16 × 1,5-25 × 1,8mm, PVC
    • z 2 × trójnikiem 45° i 2 × trójnikiem
    • z 2 × kolankiem/wygięciem 90°: d=16 × 1,5mm, PVC i
    • 2 × kolankiem 45°: d=16 × 1,5mm, PVC
    • 2 × manometry dwururowe: 0…1000 mmWC
  • Zakresy pomiarowe
    • Ciśnienie: 0…0,1bar

Zakres dostawy

• Ubytki w systemie rurowym (FM106)
• Twarda kopia instrukcji obsługi

Opcje

• Zawartość cyfrowa (BI-01)

Szczegóły techniczne

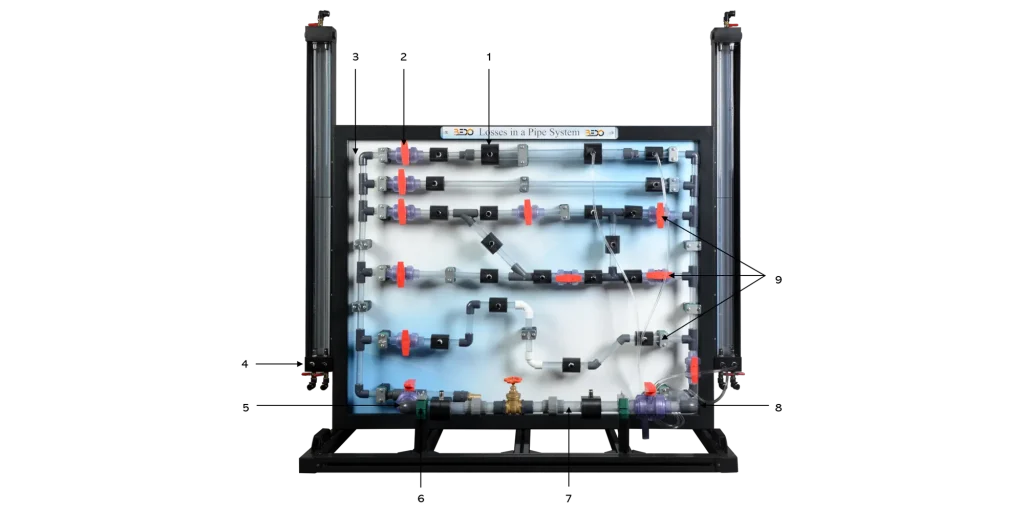

• Jednostka edukacyjna zawiera sześć różnych odcinków rur, które mogą być odcinane indywidualnie.
• Odcinki rur są wyposażone w elementy rurowe, takie jak nagłe skurczenie, nagłe rozszerzenie, trójniki, narożniki i zagięcia.
• W jednym odcinku rury zainstalowane są różne urządzenia odcinające i obiekty pomiarowe.
• Urządzenie jest dostarczane z różnymi obiektami pomiarowymi do określania natężenia przepływu zgodnie z metodą różnicy ciśnień.
• Obiekty pomiarowe są wykonane z przezroczystego materiału i zapewniają doskonały wgląd w strukturę wewnętrzną.
• Obiekty pomiarowe obejmują dyszę Venturiego, przepływomierz płytkowy i dyszę pomiarową.
• Urządzenia odcinające obejmują zawór kątowy i zasuwę.
• Punkty pomiaru ciśnienia w systemie rur są zaprojektowane jako komory pierścieniowe. Zapewnia to w dużej mierze wolny od zakłóceń pomiar ciśnienia.
• Charakterystyka otwarcia urządzeń odcinających jest również rejestrowana. Ciśnienia są mierzone za pomocą manometrów rurowych.
• Jednostka eksperymentalna jest łatwo i bezpiecznie umieszczona na powierzchni roboczej głównej jednostki hydraulicznej.
• Woda jest dostarczana, a natężenie przepływu mierzone przez główną jednostkę hydrauliczną.
