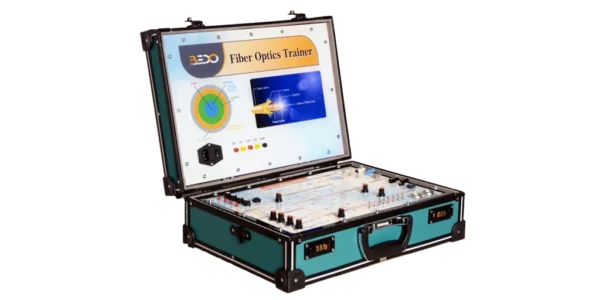

Opis produktu – Światłowodowy system szkoleniowy
W dziedzinie nowoczesnej infrastruktury telekomunikacyjnej i sieciowej opanowanie technologii światłowodowej ma kluczowe znaczenie. Ponieważ branże w coraz większym stopniu polegają na szybkiej transmisji danych i niezawodnej łączności, zrozumienie zawiłości systemów światłowodowych staje się niezbędne. Przedstawiamy nasz najnowocześniejszy zestaw szkoleniowy Optical Fiber Training Kit z symulatorem błędów, kompleksowe rozwiązanie edukacyjne zaprojektowane w celu wyposażenia zarówno profesjonalistów, jak i studentów w praktyczne umiejętności i wiedzę teoretyczną niezbędną do doskonalenia się w tej dynamicznej dziedzinie. Nasz zestaw szkoleniowy został skrupulatnie opracowany, aby zapewnić wciągające doświadczenie edukacyjne, łącząc koncepcje teoretyczne z praktyczną praktyką. Uczestnicy są prowadzeni przez ustrukturyzowany program nauczania, który obejmuje każdy aspekt technologii światłowodowej. Kładąc nacisk na praktyczne zastosowanie, uczestnicy zdobywają biegłość w zakresie instalacji światłowodowej, konserwacji i procedur rozwiązywania problemów, przygotowując się do rzeczywistych wyzwań w branży. Centralnym elementem naszego zestawu szkoleniowego jest moduł Fault Simulator, najnowocześniejszy komponent, który replikuje typowe usterki i wyzwania napotykane w systemach komunikacyjnych. Dzięki symulowanym scenariuszom uczestnicy rozwijają krytyczne myślenie i umiejętności rozwiązywania problemów niezbędne do identyfikowania i rozwiązywania problemów w czasie rzeczywistym, nasz symulator usterek oferuje realistyczne środowisko uczenia się, w którym uczniowie mogą doskonalić swoją wiedzę z pewnością siebie.
Specyfikacja – Światłowodowy system szkoleniowy
Zakres dostawy
- Światłowodowy system szkoleniowy (CM103)
- Twarda kopia instrukcji obsługi
Opcje
Wymagane do działania
Laboratoryjny komputer PC
Szczegóły techniczne
- Składa się z różnych modułów zestawu, z których każdy pełni określoną funkcję do połączenia podczas eksperymentów jako podstawowe elementy komunikacyjne.
- Moduł po lewej stronie banana jest przeznaczony dla wejść sygnałowych (wejścia o wysokiej impedancji)
- Moduł po prawej stronie banana jest przeznaczony dla wyjść sygnałowych (wyjścia o niskiej impedancji).
- Znaki bananowe dla sygnałów analogowych i cyfrowych w celu ułatwienia połączenia.
- Zmienna regulacja sterowania w modułach zależy od obserwacji i pomiaru sygnałów wyjściowych.
- Moduły zestawu :
- Wejście audio z kondycjonowaniem
- Mikrofon elektretowy
- Wzmacniacz o zmiennym wzmocnieniu z możliwością wyboru wzmocnienia X1 , x10 , x100
- Wyjście audio z kondycjonowaniem
- Gniazdo audio do podłączenia słuchawek
- Wzmacniacz audio obsługuje do 700 mW
- Modulator amplitudy & demodulator
- Zakres sygnału wejściowego : 6Vp-p
- Sygnał modulujący do 10 KHz
- Sygnał nośny do 100 KHz
- VCO
- Zakres sygnału wejściowego : 6Vp-p
- Zakres częstotliwości : 1 KHz do 140 KHz (możliwość wyboru zakresu)
- Regulowane wzmocnienie : 0 do 2
- Modulator PWM
- Zakres sygnału wejściowego : 6Vp-p
- Zakres częstotliwości nośnej do 100 KHz
- Zakres częstotliwości sygnału informacyjnego do 5 KHz
- Phase-Locked-Loop (PLL)
- Zakres sygnału wejściowego : 6Vp-p
- Regulacja LPF
- Zmienna regulacja częstotliwości środkowej
- Stałe zasilacze DC : +5V, -5V & 3.3V
- Regulowane zasilacze DC : +1.25V do 5V i -1.25V do 5V
- Wyjścia TTL: 1 KHz, 2 KHz, 4 KHz & 8 KHz.
- Wzmacniacz AC
- Zakres sygnału wejściowego : 6Vp-p
- Wysoka szybkość narastania 20V/usec
- Regulowane wzmocnienie
- Komparatory
- Zakres sygnału wejściowego : 6Vp-p
- Dwukanałowe zmienne progi DC od -5 do 5V
- UART Transceiver
- Transformuje UART do interfejsu USB poprzez kable typu B.
- Praca z napięciem +5V
- Przesył danych do 1 Mbps
- Blok błędów
- 8 różnych błędów kontrolowanych za pomocą przełączników
- LPF & HPF
- Regulowana częstotliwość odcięcia DC do 100 KHz
- Możliwość kaskadowania do 4 rzędu
- Generator funkcji
- Trzy kanały
- Rodzaje przebiegów : Sinusoidalny, trójkątny i kwadratowy
- Regulowana częstotliwość do 20 KHz
- Zmienna amplituda do 6 Vp-p dla każdego sygnału.
- Kontrola offsetu dla każdego sygnału.
- Nadajnik światłowodowy-RED:
- Dioda LED o wysokiej jasności
- Częstotliwość transmisji danych do 100 KHz
- 660nm
- Kompatybilny ze światłowodami PMMA 1000 um
- Nadajnik światłowodowy-GREEN:
- Dioda LED o wysokiej radiacji
- Częstotliwość transmisji danych do 100 KHz
- 530nm
- Kompatybilny ze światłowodami PMMA 1000 um
- Fototranzystor światłowodowy
- Fototranzystory światłowodowe zastosowane w tym trenażerze mają odpowiedź 50 ma/mw światła padającego przy 650 nm, gdy są sprzężone ze światłowodem PMMA 1000 um
- .
- Fototranzystor jest odpowiedni dla prędkości do 100 KHz.
- Odpowiedź szczytowa: 850 nm
- Światłowody 1000 Um Kable
