Identyfikacja kabli WN, SN i NN (bez napięcia)

Jednoznaczna identyfikacja kabla WN, SN i NN przed przecięciem lub montażem jest zawsze najważniejszym zadaniem. Zła identyfikacja może stanowić zagrożenie dla montera. Dla zapewnienia bezpieczeństwa pracy oraz ułatwienia jej został stworzony identyfikator kabli CI.

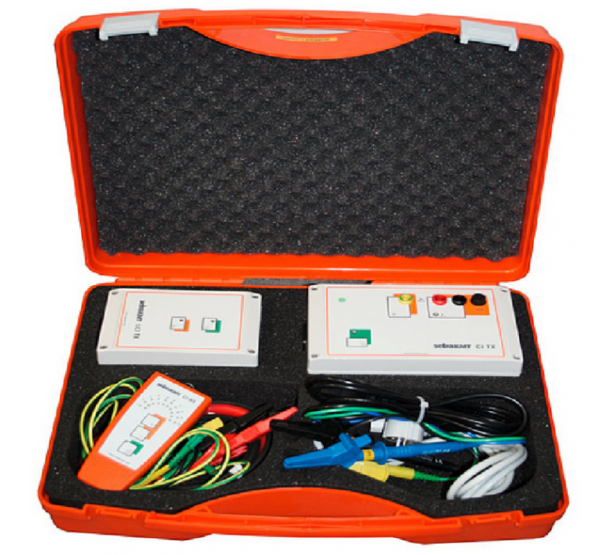

System CI składa się z generatora impulsów prądu stałego CI TX oraz z odbiornika CI RX. Odbiornik jest na stałe połączony z  cęgami elastycznymi o średnicy 230 mm (lub 120 mm – opcja) i służy do pobierania sygnałów identyfikujących. Generator impulsowy CI TX wytwarza impulsy piłoząbkowe o wartości szczytowej dochodzącej d

o 100 A, które doprowadzane są do identyfikowanego kabla. Prąd pomiarowy wytwarza wokół kabla pole elektromagnetyczne, które odbierane jest za pomocą cęg elastycznych odbiornika CI RX, a następnie automatycznie synchronizowane i wyświetlane na skali LED. Odbiornik posiada możliwość regulacji wzmocnienia sygnałów a specjalna funkcja oprogramowania umożliwia kontrolę i weryfikację wszystkich parametrów zarejestrowanego impulsu. Kierunkowe cęgi oraz kontrola parametrów odbiornika gwarantują  precyzyjną i niezależną od zakłóceń identyfikację. Zasilanie generatora za pomocą wewnętrznego akumulatora umożliwia ponad 4 godzinny czas pracy.

Identyfikacja kabli NN pod napięciem

Prace montażowe na kablach niskiego napięcia są coraz częściej przeprowadzane pod napięciem. Zestaw LCI umożliwia identyfikację odpowiedniego kabel bez wyłączania zasilania. Generator impulsów LCI TX występuję w dwóch opcjach: LCI TX – praca pod napięciem do 230V (podłączenie fazowe) oraz LCI TX 440 – praca pod napięciem do 440 V (podłączenie międzyfazowe). Generator impulsów LCI TX podłącza się do linii niskiego napięcia między fazę i przewód neutralny a generator LCI TX 440 bezpośrednio między dwie fazy. Urządzenie  powoduje obciążenie transformatora zasilającego prądem ok. 80 A w dwusekundowych odstępach czasowych. Dzięki temu na odcinkach kabla powstaje prąd impulsowy, który jest odbierany przez cęgi identyfikujące. Małe rozmiary obu nadajników umożliwiają bezproblemowe zastosowanie w szafach sterowniczych.

Czujnik TFS CI – do pomiaru pola skrętu żył

Bardzo selektywna metoda, która może służyć jako potwierdzenie wcześniej przeprowadzonej identyfikacji za pmocą cęgów elastycznych, a także możemy zidentyfikować „daną”  żyłę w kablach wielożyłowych.
