System pomiaru temperatury i ciśnienia

Opis

System pomiarów temperatury i ciśnienia ma na celu zapoznanie uczestników szkolenia z najpopularniejszymi typami manometrów i czujników temperatury używanymi w zastosowaniach przemysłowych. Umożliwia on również zapoznanie się z ich zasadą działania i najbardziej odpowiednimi zastosowaniami dla każdego typu. Ponadto uczestnicy szkolenia będą doskonalić swoje umiejętności w zakresie dokonywania odczytów poprzez szeroki zakres eksperymentów laboratoryjnych.

Dane techniczne

Grzałka
- Wyświetlacz: LCD
- Moc: 515 W
- Wydajność grzewcza: 500 W
- Napięcie: 100-120/200-240 V, 50/60Hz
- Pozycje mieszania: 1
- Maks. ilość mieszania (H2O): 3 litry
- Zakres prędkości mieszania: od 200 do 1500 RPM
- Rozdzielczość wyświetlacza prędkości: 1 RPM
- Zakres temperatur: Temperatura pokojowa do 280°C
- Dokładność temperatury: ±1°C
Regulator
- Czynnik chłodniczy: Powietrze
- Maksymalne ciśnienie robocze: 0.95Mpa(135psi).
- Zakres regulacji ciśnienia: 0,05~0,85MPa (7-121psi).
- Gwarantowana odporność na ciśnienie: 1,5Mpa (213psi).
- Środowisko &Temperatura płynu: 5 do 60oC.
- Oil Mist Detector Oil for Advice: ISOVG32.
Sprężarka powietrza
- 10 bar
- 12 V
Pompa próżniowa
- 1/4 HP
- 5 Pa
Czujnik temperatury PT100 RTD
- Sonda cieczowa, powłoka ze stali nierdzewnej (kabel silikonowy)
- Zakres: -60 do +150°C
- Dokładność: ±0. 5°C
Próżniomierz
- Zakres: -100 mbar do 0 mbar
- Rozdzielczość: 20 mbar
Ciśnieniomierz glicerynowy
- Ciecz: Gliceryna
- Zakres: 0 do 10 bar
- Rozdzielczość: 0,1 bar
Miernik ciśnienia 1
- Zakres: 0 do 10 bar
- Rozdzielczość: 0,25 bar
Miernik ciśnienia 2
- Zakres: 0 do 10 bar
- Rozdzielczość: 0,25 bar

Zakres dostawy

System pomiaru temperatury i ciśnienia (TD102)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01).

Szczegóły techniczne

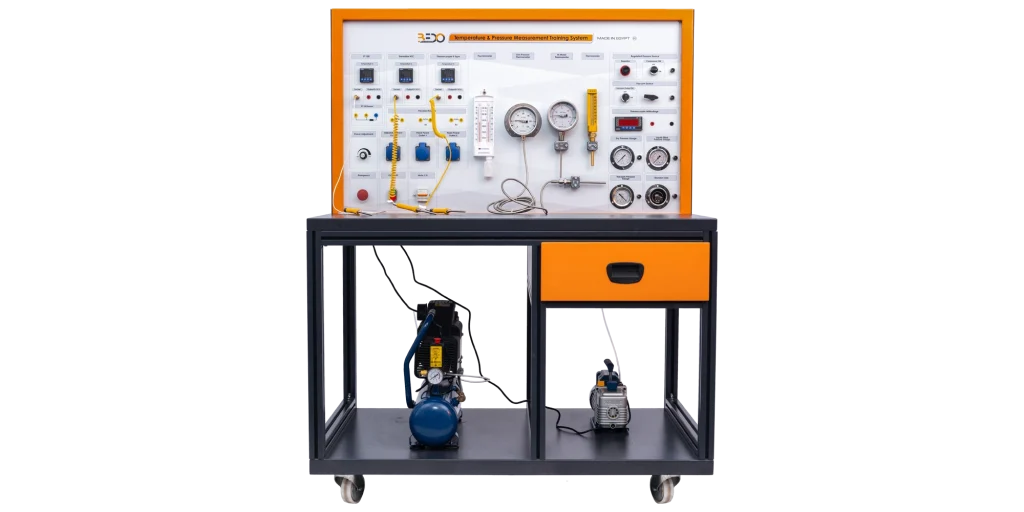

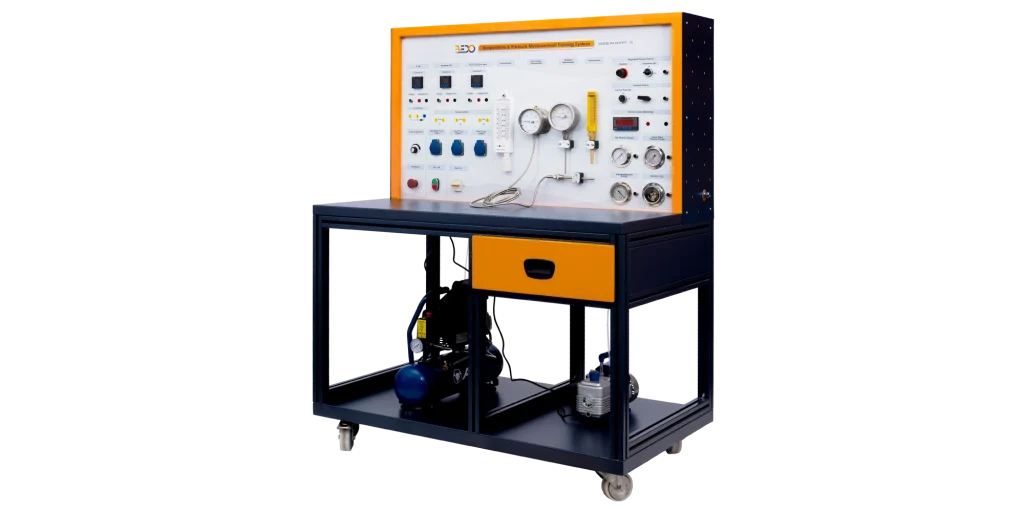

System składa się z samodzielnej jednostki szkoleniowej oraz zestawu akcesoriów znajdującego się w szufladzie urządzenia.
Jednostka edukacyjna zawiera różne typy urządzeń do pomiaru temperatury i ciśnienia.
Urządzenia do pomiaru ciśnienia to:
- Ciśnieniomierz suchy
- Ciśnieniomierz wypełniony cieczą
- Ciśnieniomierz próżniowy
- Rurka Bourdona
Ten ostatni służy do obserwacji mechanizmu działania & wewnętrzna konstrukcja manometru.
System jest wyposażony w niezbędne komponenty potrzebne do przeprowadzania eksperymentów z pomiarami ciśnienia, takie jak:
- Sprężarka powietrza
- Pompa próżniowa ze smarem
- Filtr-regulator
Sprężarka powietrza używana do dostarczania powietrza do manometrów suchych i glicerynowych.
Pompa próżniowa używana do wytwarzania podciśnienia potrzebnego do manometru próżniowego.
Filtr-regulator służy do kontrolowania ciśnienia powietrza i ssania.
Czujniki pomiaru temperatury w zestawie:
- Czujnik RTDPT100.
- Czujnik RTDPT1000.
- Termopara typu K.
- Czujnik NTC.
System jest wyposażony w niezbędne narzędzia potrzebne do przeprowadzania eksperymentów pomiaru temperatury, takie jak:
- Grzałka i zlewka
- 3 cyfrowe wyświetlacze temperatury
Jeden wyświetlacz cyfrowy służy do wyświetlania temperatury obu czujników PT100 w stopniach Celsjusza (°C).
Drugi wyświetlacz cyfrowy służy do wyświetlania temperatury termopary w stopniach Celsjusza (°C).
Ostatni wyświetlacz cyfrowy służy do wyświetlania temperatury czujnika temperatury NTC w (°C).
Trener zawiera również wyświetlacz cyfrowy, który służy do wyświetlania temperatury termopary w miliwoltach.
Dostarczona grzałka jest wyposażona w mieszadło magnetyczne, aby zapewnić jednorodny rozkład temperatury przez cząsteczki wody wewnątrz zlewki.
Grzałka jest wyposażona w pokrętło do ustawiania temperatury i inne pokrętło do ustawiania prędkości mieszania, oprócz cyfrowego wyświetlacza do wyświetlania temperatury PT1000 i szybkości mieszania.
Moduł operacyjny jednostki edukacyjnej zawiera włącznik / wyłącznik, przełącznik sprężarki powietrza, przełącznik pompy próżniowej.
Włącznik awaryjny służy do odłączania urządzenia w nagłych wypadkach.

Eksperymenty

Zapoznanie z najpopularniejszymi typami czujników temperatury i ciśnienia oraz ich zasadą działania.
Pomiary temperatury wody kotłowej przy użyciu (PT100 RTD, PT1000 RTD & TC)
Zapoznanie z efektem Seebecka termopary.
Pomiary ciśnienia przy użyciu różnych typów manometrów.
Wprowadzenie uczestników szkolenia w efekt termoelektryczny.
