System szkoleniowy w zakresie mechanicznych czujników przemysłowych

System szkoleniowy w zakresie mechanicznych czujników przemysłowych

Bedo
Kategorie:

Dodaj do zapytania

Opis

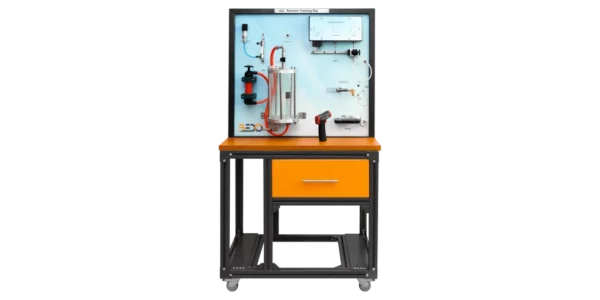

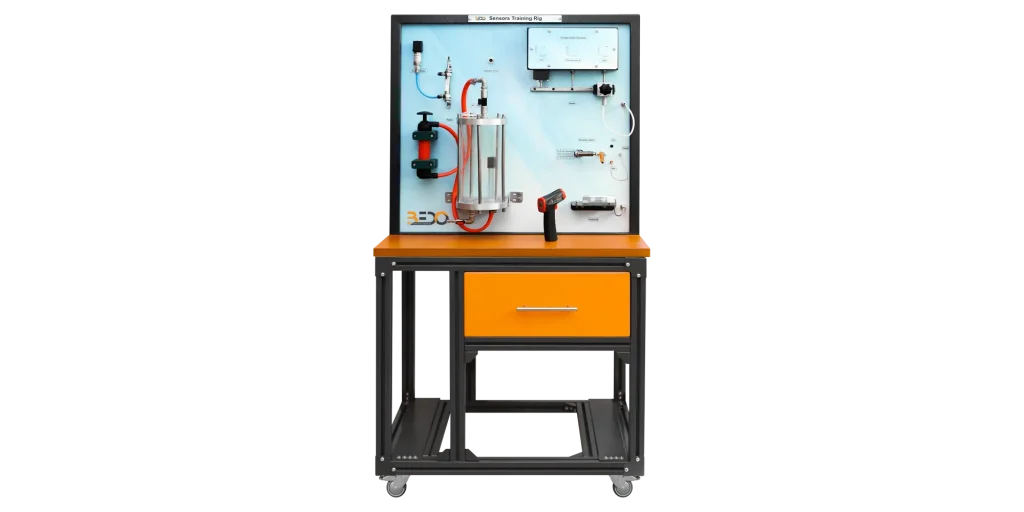

System szkoleniowy w zakresie mechanicznych czujników przemysłowych ma na celu zademonstrowanie najpopularniejszych typów czujników używanych w mechanicznych zastosowaniach przemysłowych, ich funkcji i zasad działania. System ten może być uważany za dobre odniesienie, które pomaga uczestnikom zdobyć dobrą wiedzę na temat prawie wszystkich czujników związanych z inżynierią mechaniczną, w tym czujników temperatury, czujników ciśnienia, czujników zbliżeniowych, czujników przepływu, czujników obciążenia itp.

Dane techniczne

  • Turbinowy czujnik przepływu z efektem Halla
    • Ciśnienie robocze: 200 PSIG.
    • Temperatura robocza: -4°F do 212°F (-20°C do 100°C).
    • Zasilanie wejściowe: 5 do 24 VDC @ 8mA.
    • Dokładność: ±3% odczytu.
  • Czujnik wilgotności
    • Zakres pomiaru wilgotności względnej RH1090%RHDokładność pomiaru wilgotności względnej (10 do 95% RH) RH+/-5%RH
  • Czujnik obciążenia ściskającego
    • Udźwig znamionowy: 10(KG).
    • Dane wyjściowe: 2,0 mV/V ± 10%
  • Czujnik temperatury NTC
    • Zakres: -60 ~ +150°C.
    • Dokładność: ± 0,5°C.
  • Czujnik ciśnienia
    • Dokładność: < ± 0,25% / FS (BFSL).
    • Temperatura medium: -40°C do +135°C.
    • Ciśnienie nominalne, manometr (bar): 1, 2, 5, 10, 20, 50, 100, 250, 400.
  • Czujnik zbliżeniowy (ultradźwiękowy)
    • [Sa] zapewniona odległość działania: 0,102 ~ 0,05 m.
    • Maksymalny skok różnicowy: 3 mm.

Zakres dostawy

  • Mechaniczny przemysłowy system szkoleniowy czujników (MSA103)
  • Twarda kopia instrukcji obsługi
  • Oprogramowanie BEDO

Wymagane do działania

  • Laboratoryjny komputer PC

Opcje

Szczegóły techniczne

  • System składa się z samodzielnej jednostki szkoleniowej oraz zestawu akcesoriów znajdującego się w szufladzie urządzenia.
  • System posiada różne czujniki zamocowane na przednim panelu z nadrukowanymi etykietami pod spodem, aby pomóc uczniom rozpoznać każdy typ.
  • Mechaniczne czujniki zawarte w systemie to :
    • Czujnik obciążenia ściskającego
    • Ultradźwiękowy czujnik zbliżeniowy,
    • Czujnik temperatury RTD (rezystancyjny czujnik temperatury)
    • Czujnik temperatury NTC (ujemny współczynnik temperatury)
    • Termopara typu K
    • Czujnik wilgotności
    • Czujnik ciśnienia,
    • Czujnik natężenia przepływu turbiny z efektem Halla
  • System jest wyposażony w niezbędne komponenty potrzebne do przeprowadzenia eksperymentów, takich jak:
    • Pompa powietrza
    • Zbiornik wody
    • Grzałka kasetowa
  • Niewielki panel dla czujników temperatury jest zamocowany na głównym panelu przednim.
  • Panel ten wyświetla wykres dla każdego czujnika temperatury, który pokazuje typ jego sygnałów wejściowych i wyjściowych.
  • Trzy typy czujników temperatury są zamocowane pod tym małym panelem i podłączone do grzałki nabojowej poniżej.
  • Grzałka nabojowa jest urządzeniem używanym do podgrzewania metalowych części poprzez włożenie ich do wywierconych otworów.
  • Grzałka kasetowa porusza się wzdłuż swojej szyny za pomocą pokrętła kierującego grzałką w celu dostarczenia ciepła do konkretnego testowanego czujnika temperatury & pozwalają na badanie każdego typu czujników temperatury indywidualnie.
  • Czujnik zbliżeniowy jest aktywowany, gdy obiekt znajduje się w jego strefie wykrywania.
  • Czujnik zbliżeniowy ma diodę LED wykrywania, która świeci się, aby wskazać wykrycie tego obiektu.
  • Czujnik ciśnienia jest połączony z cylindrem tłokowym za pomocą węża, a gdy siła jest przykładana do cylindra tłokowego, wytwarzane jest ciśnienie, a zatem czujnik ciśnienia jest aktywowany.
  • Czujnik obciążenia jest aktywowany, gdy do niego przyłożone są ciężkie, te ciężkie są konwertowane na napięcie (miliwolty), a następnie na wagę (gramy).
  • Czujnik wilgotności jest zamocowany na przednim panelu wystawionym na działanie otaczającego powietrza w pomieszczeniu, aby móc wykrywać wilgotność powietrza.
  • System jest wyposażony w specjalną konfigurację używaną do przeprowadzania eksperymentu z turbinowym czujnikiem przepływu z efektem Halla.
  • Konfiguracja ta składa się z pompy powietrza i zbiornika na wodę.
  • Kiedy powietrze jest pompowane do zbiornika na wodę, woda jest zmuszana do przepływu przez turbinowy czujnik przepływu z efektem Halla, który z kolei, w oparciu o swoją teorię działania, wykrywa prędkość przepływu wody i w konsekwencji mierzy jej wartość.
  • Zestaw akcesoriów w szufladzie urządzenia zawiera:
    • Wagi
    • Kabel zasilający
    • Ręczny czujnik temperatury
    • Kable połączone
  • System jest wyposażony w oprogramowanie DAQ używane do odczytu sygnałów z czujników i wyświetlania ich na podłączonym komputerze laboratoryjnym.
  • Wszystkie odczyty i pomiary czujników są wyświetlane w oprogramowaniu wraz z odpowiednimi krzywymi i wykresami.

Eksperymenty

  • Wprowadzenie uczestników w najważniejsze typy czujników mechanicznych używanych w zastosowaniach przemysłowych.
  • Wprowadzenie uczestników w teorię działania każdego dostarczonego czujnika.
  • Zapoznanie z różnymi typami sygnałów wejściowych i wyjściowych czujników.
  • Uczenie się prawidłowej metody obsługi różnych czujników i dokonywania odczytów za pomocą oprogramowania.
  • Pomiar obciążeń za pomocą oprogramowania wykorzystującego czujnik siły ściskającej
  • Wykrywanie obecności obiektu za pomocą oprogramowania wykorzystującego ultradźwiękowy czujnik zbliżeniowy
  • Pomiar temperatury za pomocą oprogramowania wykorzystującego czujniki temperatury
  • Pomiar ciśnienia za pomocą oprogramowania wykorzystującego czujnik ciśnienia
  • Pomiar natężenia przepływu za pomocą oprogramowania wykorzystującego turbinowy czujnik przepływu z efektem Halla
  • Pomiar wilgotności za pomocą oprogramowania wykorzystującego czujnik wilgotności
