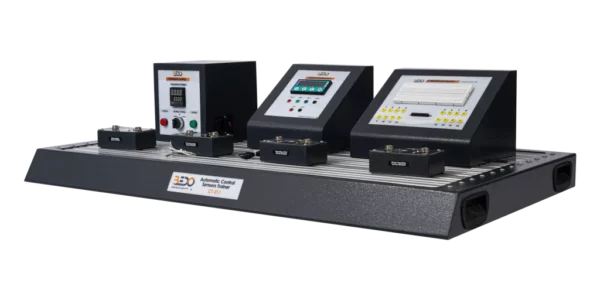

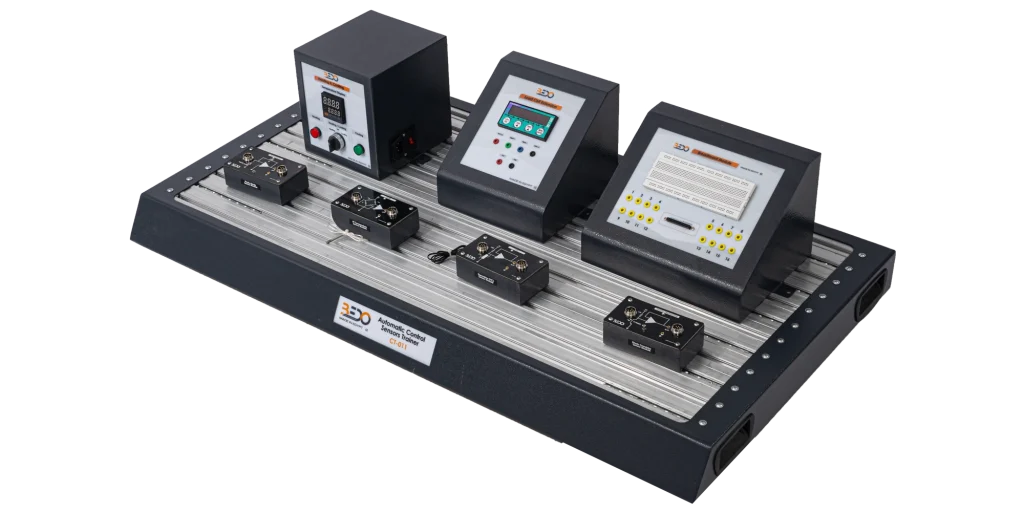

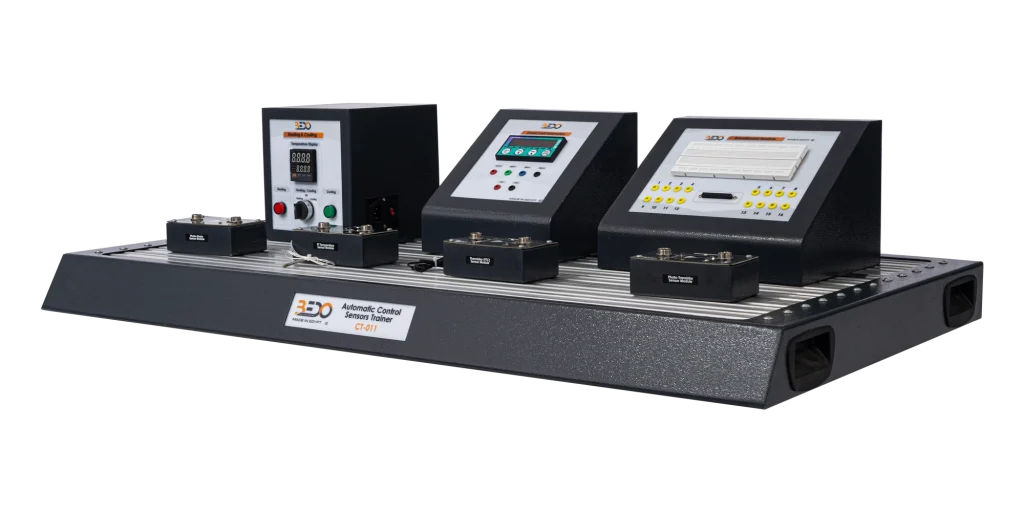

Opis produktu – Trener czujników automatycznego sterowania
Trener czujników automatycznego sterowania to system, który demonstruje niemal każdy rodzaj czujników, z jakimi użytkownik może się spotkać w aplikacjach automatycznego sterowania. Trenażer jest wyposażony w szeroką gamę modułów czujników oraz modułów zasilających. Korzystając z bezpiecznych kabli połączeniowych i dostarczonego oprogramowania, uczestnicy szkolenia będą mogli łączyć się między różnymi modułami w celu przeprowadzania eksperymentów. Oprogramowanie BEDO jest w stanie wyświetlać odczyty czujników i pomiary na ekranie komputera laboratoryjnego.
Specyfikacja – Trener czujników automatycznego sterowania
Dane techniczne
-
- Moduł suwaka położenia
- Zakres rezystancji: >10K ohm
- Tolerancja rezystancji: 30%
- Dystans elektryczny: 50 – 500 mm
- Niezależna liniowość: 2 %
- Moduł enkodera obrotowego
- Wymagania zasilania: 5- 24 V DC
- Typ wyjścia: tranzystor
- Obciążenie dopuszczalne wału: promieniowe 5 kg
- Maksymalne obroty: 1000 obr/min
- Moduł czujnika ruchu
- Napięcie: 5V
- Czas blokady: 0,2 sek
- Metody wyzwalania: L – wyłączenie powtarzania wyzwalania, H włączenie powtarzania wyzwalania
- Moduł czujnika obrotowego (fotokomórki)
- Napięcie pracy:12 – 24V
- Wiązka ok. 9 mm od końca ramion bramki
- Moduł czujnika optycznego (emitującego)
- Typ: mały i lekki
- Typ detekcji: wiązka przelotowa
- Dystans detekcji: 5 m
- Tryb pracy: jasny & ciemny
- Moduł czujnika optycznego (zbierającego)
- Typ: Mały i lekki
- Typ czujnika: przelotowy
- Dystans wykrywania: 5 m
- Tryb pracy: Jasny i ciemny
- Wyjście sterujące: PNP
Moduł czujnika optycznego (światłowodowego)
-
-
- Typ czujnika: rozproszony
- Odległość czujnika: 60 mm
- Format głowicy: Standard (M3 Bolt)
- Średnica kaptura: 3 mm
- Moduł czujnika optycznego (M18)
- Napięcie robocze: 5-30 VDC
- Metoda wyjścia: NPN
- Dystans wykrywania: 30 cm
Moduł indukcyjnego czujnika zbliżeniowego (M18)
-
-
- Napięcie pracy: 10-30 VDC
- Metoda wyjścia: PNP
- Kierunek wykrywania: 5mm
Moduł czujnika zbliżeniowego pojemnościowego (M18)
-
- Napięcie pracy: 10-30 VDC
- Metoda wyjścia: PNP
- Odległość wykrywania: 20mm
- Moduł czujnika z ogniwem obciążnikowym
- Maks. zakres pomiarowy: 20kg
- Napięcie wzbudzenia: 5-10 VDC
- Sygnał wyjściowy: 2mV/V
Zakres dostawy
- Automatic Control Sensors Trainer (MSA102)
- Hard copy user manual
- BEDO software
Wymagane do działania
- Laboratoryjny komputer PC
Opcje
Szczegóły techniczne
- Trener czujników automatycznego sterowania jest wyposażony w rowkowany panel ułatwiający mocowanie modułów systemu.
- Trener jest wyposażony w różne moduły, w tym moduły kontrolera głównego, moduły czujników i moduły pomocnicze.
- Główne moduły kontrolera są następujące:
- Moduł kontrolera czujnika
- Zasilacz iamp; Moduł Breadboard

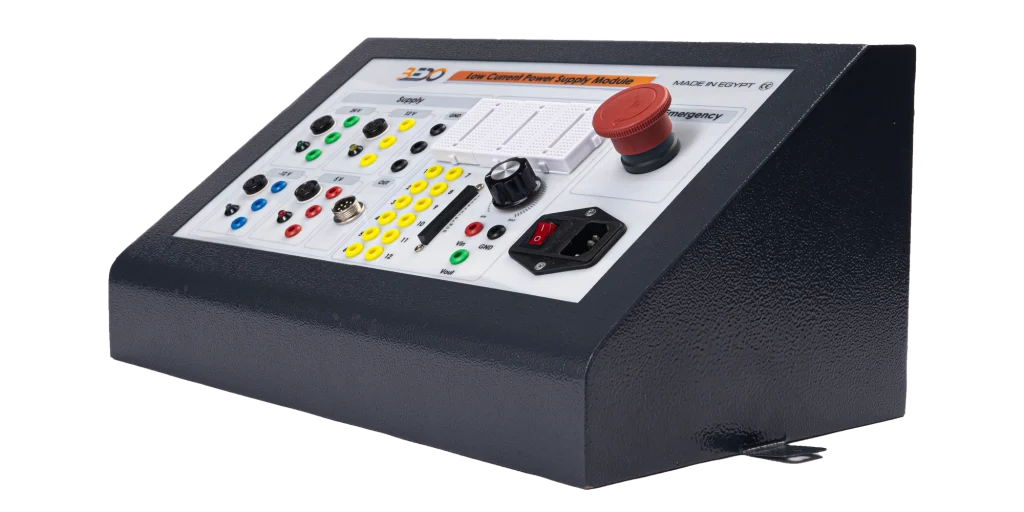

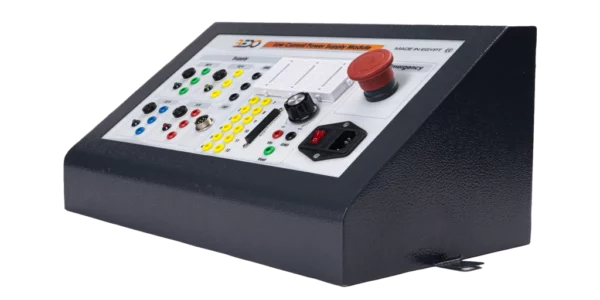

- Moduł zasilania o wysokim amperażu
- Moduł napięcia / prądu
- Moduł lampy / brzęczyka
- Moduły czujników są następujące:
- Moduł czujnika ruchu
- Moduł czujnika obrotowego (fotobramka)
- Moduł czujnika optycznego (emitujący)
- Moduł czujnika optycznego (zbierający)
- Moduł czujnika optycznego (główny)
- Moduł czujnika optycznego (światłowodowy)
- Moduł czujnika zbliżeniowego indukcyjnego (M18)
- Moduł czujnika zbliżeniowego pojemnościowego (M18)
- Moduł czujnika obciążenia – ogniwo Moduł czujnika ogniwowego
- Dołączone moduły pomocnicze to :
- Płyta robocza
- Moduł ogrzewania i chłodzenia
- Moduł oświetlenia
- Moduł Laumas
- Moduł suwaka położenia
- Moduł enkodera obrotowego
- Moduł ciśnienia powietrza
- Moduły dodatkowe (opcjonalnie dostarczane) Główne moduły czujników :
- Moduł czujnikaCDS
- Moduł czujnika fotodiodowego
- Moduł czujnika fototranzystorowego
- Moduł czujnika termistorowego (NTC)
- Moduł czujnika termistorowego (PTC)
- Moduł czujnika termistorowego (CTR)
- Komparator
- OP- Ame
- Moduł czujnika temperaturyPT
- Moduł czujnika mikrofonowego
- Moduł czujnikaPH
- Moduły pomocnicze:
- Moduł widełek strojeniowych
- Stojak do eksperymentów chemicznych
