Name: System treningowy zawieszenia pneumatycznego
Brand: Bedo

Opis produktu – System treningowy zawieszenia pneumatycznego

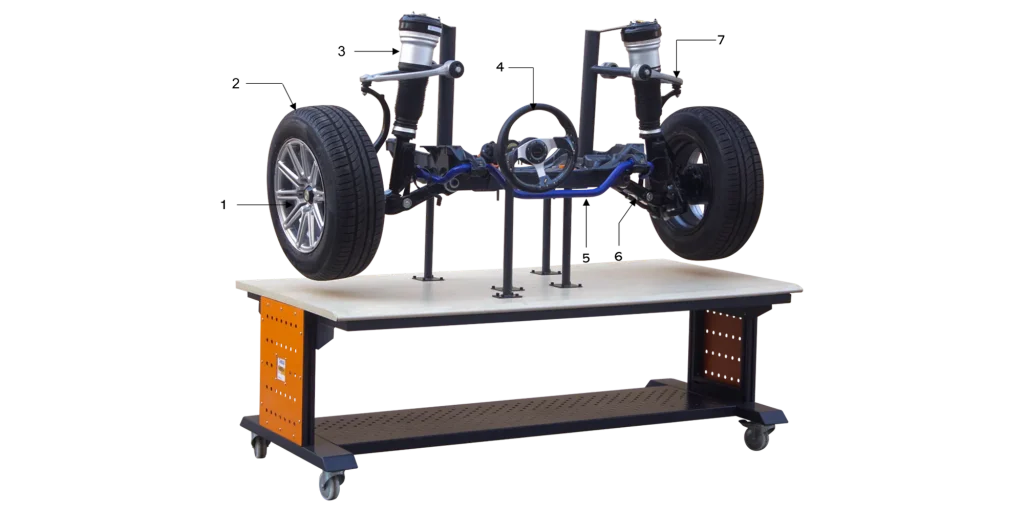

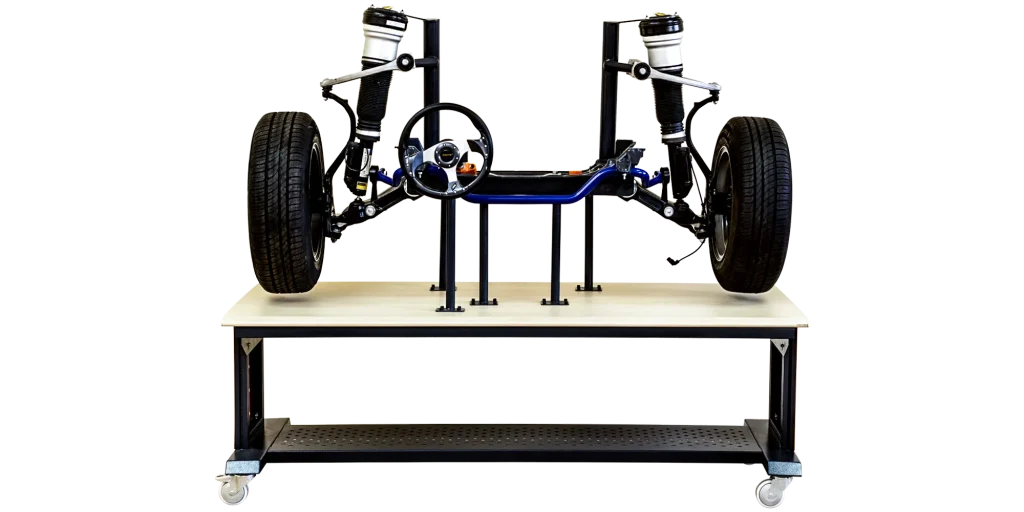

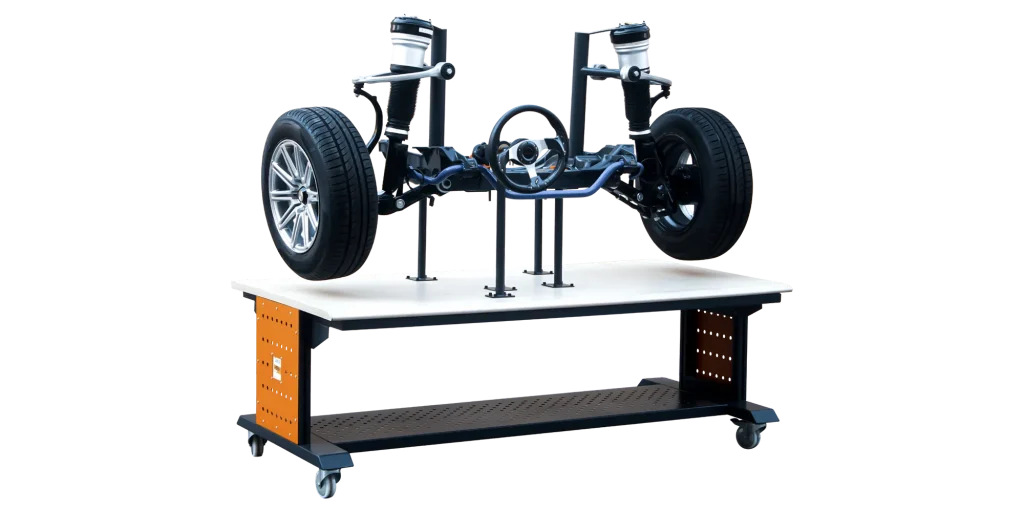

System szkoleniowy zawieszenia wahaczowego (elektro-powietrznego) (BSU104) wprowadza uczestników szkolenia w rzeczywisty układ zawieszenia Mercedesa 220. Trener pozwala kursantom zapoznać się z częściami tłoka i zidentyfikować typ zawieszenia (podwójny wahacz), co pozwoli im na wykonywanie powiązanych procesów naprawy i konserwacji związanych z systemem.

1. Felga 2. Opona 3. Przedni amortyzator pneumatyczny 4. Kierownica 5. Stabilizator poprzeczny 6. Nośnik koła 7. Wahacz

Zakres dostawy

(Electro-Air) Suspension Training System (BSU104)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Trener pozwala uczestnikom szkolenia zapoznać się z częściami tłoka i zidentyfikować typ zawieszenia (podwójny wahacz).
System składa się z rzeczywistego systemu zawieszenia Mercedesa 220 zamontowanego na metalowym podwoziu.
System W220 AIRmatic jest w pełni wspierającym systemem zawieszenia pneumatycznego, który zapewnia zarówno statyczne, jak i dynamiczne wsparcie za pomocą amortyzatorów pneumatycznych umieszczonych przy kołach.
Każda rozpórka ma sprężynę powietrzną zawierającą poduszkę powietrzną (pęcherz) i tłumik wbudowany w jedną jednostkę.
Rozpórki pobierają powietrze za pośrednictwem jednostki dystrybucji zaworów ze sprężarki powietrza umieszczonej za przednim zderzakiem w pobliżu przedniego prawego nadkola.
System jest wyposażony w elektroniczną kontrolę poziomu, która utrzymuje stały równomierny poziom na przedniej i tylnej osi w zależności od warunków jazdy i obciążenia pojazdu.
System zawiera aktywny system tłumienia (ADS), który zmienia siły tłumienia w zależności od warunków drogowych i stylu jazdy kierowcy.
Warunki drogowe są określane przez pionowe czujniki przyspieszenia w nadwoziu pojazdu. Przyspieszenie poziome jest określane przez pomiar prędkości pojazdu i kąta skrętu.
Używając tego trenażera, uczestnicy szkolenia będą mogli przeprowadzić szeroki zakres procesów kontroli, konserwacji i napraw związanych z systemem szkoleniowym.

Experiments

Familiarization with the suspension type (double wishbone).
Assembly and disassembly of the suspension system.
Familiarization with the components of air suspension system.
Demonstration of steering system – wheel connection.
Carrying out repair and maintenance procedures.
Performing inspection, testing and troubleshooting procedures.
