Opis
HD2103.2 to przenośny termoanemometr z dużym, czytelnym wyświetlaczem LCD. Stosowany do badania parametrów w klimatyzacji, grzejnictwie, wentylacji, oraz przy pomiarach środowiskowych.
Współpracuje z sondami termoanemometrycznymi i anemometrycznymi (skrzydełkowymi) służącymi do pomiaru prędkości, przepływu i temperatury w rurociągach, oraz kanałach wentylacyjnych. Opcjonalnie, do urządzenia, można podłączyć sondy zanurzeniowe, penetracyjne lub przylgowe do pomiaru temperatury. Możliwe jest również zastosowanie sond wyposażonych w czujniki Pt100 lub Pt1000. Pt100 podłącza się bezpośrednio linią 3 lub 4-przewodową, Pt1000 liną 2-przewodową. Sondy wyposażone są w automatycznie wykrywany moduł pamięci SICRAM, zawierający parametry kalibracji fabrycznej.
HD2103.2 posiada funkcję rejestracji danych (Datalogger). Zapisuje w pamięci do 38.000 próbek, które mogą być przenoszone z przyrządu do komputera PC. za pomocą wielostandardowego portu RS232C i USB2.0. Interwału zapisu, drukowania i prędkości transmisji są konfigurowalne w menu.
Ponadto dzięki RS232C gromadzone pomiary mogą być przesyłane do komputera lub drukarki (HD40.1) w czasie rzeczywistym.
Urządzenie wyposażono w funkcje Max, Min i Avg, które obliczają wartości, odpowiednio: maksymalną, minimalną i średnią. Do pozostałych funkcji zawartych w przyrządzie należą: pomiar względny REL, funkcja HOLD i automatyczne wyłączanie. Przyrząd posiada stopień ochrony IP66.
Poniżej zamieszczono zestawienie sond termoanemometrycznych i temperaturowych (z modułem SICRAM i bez), które można zastosować do HD2103.2.
Tab.1 Sondy termoanemometryczne
|
AP471S1 – AP471S3 |
AP471S2 |
AP471 S4 |
| Typ pomiaru |
Prędkość powietrza / przepływ (obliczany) / temperatura |
| Typ czujnika |
| Prędkość |
Termistor NTC |
Bezkierunkowy termistor NTC |
| Temperatura |
Termistor NTC |
Termistor NTC |
| Zakres pomiarowy |
| Prędkość |
0.1…40m/s |
0.1…5m/s |
| Temperatura |
-25…+80°C |
-25…+80°C |
0…80°C |
| Rozdzielczość pomiaru |
| Prędkość |
0.01m/s, 0.1km/h, 1ft/min, 0.1mph, 0.1knot |
| Temperatura |
0.1°C |
| Dokładność pomiaru |
| Prędkość |
±0.2 m/s (0…0.99 m/s) |
±0.2 m/s (0…0.99 m/s) |
| ±0.4 m/s (1.00…9.99 m/s) |
±0.3 m/s (1.00…5.00 m/s) |
| ±0.8 m/s (10.00…40.0 m/s) |
|
| Temperatura |
±0.8°C (-10…+80°C) |
±0.8°C (-10…+80°C) |
| Minimalna prędkość |
0.1 m/s |
| Temperatura kondensacji |
0…80°C |
| Warunki pracy czujnika |
RH<80% (w czystym powietrzu) |
| Żywotność baterii |
ok. 20godz.
20m/s z bateriami alkaicznymi |
ok. 30godz.
5m/s z bateriami alkaicznymi |
| Jednostka pomiarowa |
| Prędkość |
m/s – km/h – ft/min – mph – knot |
| Natężenie przepływu |
l/s – m3/s – m3/min – m3/h – ft3/s – ft3/min |
| Powierzchnia przekroju
do wyznaczenia
natężenia przepływu |
0.0001…1.9999m2 |
| Długość przewodu |
~2m |

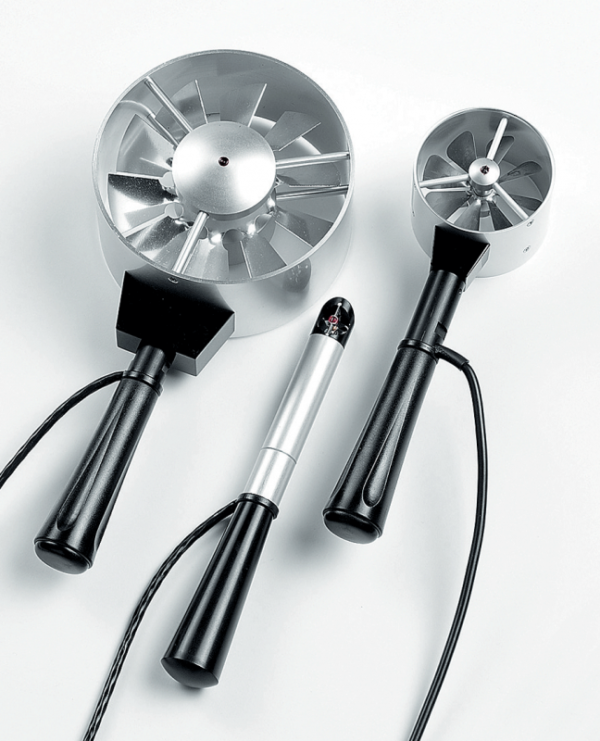

Tab.2 Sondy anemometryczne
|
AP471 S1 |
AP471 S2 |
| Typ pomiaru |
Prędkość powietrza
Przepływ (obliczany)
Temperatura powietrza |
Prędkość powietrza
Przepływ (obliczany)
|
| Typ czujnika |
| Prędkość |
Sonda skrzydełkowa (kierunkowa) |
| Temperatura |
Termopara typu K |
— |
| Zakres pomiarowy |
| Prędkość |
0.6…25m/s |
0.5…20m/s |
| Temperatura |
-25…+80°C |
| Rozdzielczość pomiaru |
| Prędkość |
0.01m/s, 0.1km/h, 1ft/min, 0.1mph, 0.1knot |
| Temperatura |
0.1°C |
— |
| Dokładność pomiaru |
| Prędkość |
±(0.4 m/s +1.5% f.s.) |
| Temperatura |
±0.8°C |
— |
| Minimalna prędkość |
0.6 m/s |
0.5 m/s |
| Jednostka pomiarowa |
| Prędkość |
m/s – km/h – ft/min – mph – knot |
| Natężenie przepływu |
l/s – m3/s – m3/min – m3/h – ft3/s – ft3/min |
| Powierzchnia przekroju
do wyznaczenia
natężenia przepływu |
0.0001…1.9999m2 |
| Długość przewodu |
~2m |
Tab.3 Sondy temperatury PT100 z modułem SICRAM
| Model |
Typ |
Zakres |
Dokładność |
| TP472I |
Zanurzeniowa |
196°C…+500°C |
±0.25°C (-196°C…+300°C)
±0.5°C (+300°C…+500°C) |
| TP472I.0 |
Zanurzeniowa |
-50°C…+300°C |
±0.25°C (-50°C…+300°C) |
| TP473P.I |
Penetracyjna |
-50°C…+400°C |
±0.25°C (-50°C…+300°C)
±0.5°C (+300°C…+400°C) |
| TP473P.0 |
Penetracyjna |
-50°C…+300°C |
±0.25°C (-50°C…+300°C) |
| TP474C.I |
Kontaktowa |
-50°C…+400°C |
±0.3°C (-50°C…+300°C)
±0.5°C (+300°C…+400°C) |
| TP474C.0 |
Kontaktowa |
-50°C…+300°C |
±0.3°C (-50°C…+300°C) |
| TP475A.0 |
Do powietrza |
-50°C…+250°C |
±0.3°C (-50°C…+250°C) |
| TP472I.5 |
Penetracyjna |
-50°C…+400°C |
±0.3°C (-50°C…+300°C)
±0.6°C (+300°C…+400°C) |
| TP472I.10 |
Penetracyjna |
-50°C…+400°C |
±0.3°C (-50°C…+300°C)
±0.6°C (+300°C…+400°C) |
| TP49A.0 |
Zanurzeniowa |
-70°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP49AC.0 |
Przylgowa |
-70°C…+250°C |
±0.3°C (-70°C…-50°C)
±0.25°C (-50°C…+250°C) |
| TP49AP.0 |
Kontaktowa |
-70°C…+250°C |
±0.3°C (-70°C…-50°C)
±0.4°C (-50°C…+250°C) |
| TP875.I |
Kulista Ø150mm |
-30°C…+120°C |
±0.25°C |
| TP86.I |
Kulista Ø50mm |
-30°C…+120°C |
±0.25°C |
| TP87.0 |
Zanurzeniowa |
-50°C…+200°C |
±0.25°C |
| TP878.0
TP878.1.0 |
Do paneli słonecznych |
+4°C…+85°C |
±0.25°C |
| TP879.0 |
Do kompostu |
-20°C…+120°C |
±0.25°C |
Dryft temperaturowy@ 20°C, 0.003%/°C
Tab.3 Sondy do pomiaru temperatury PT100, 4-przewodowe i PT1000 2-przewodowe, bez SICRAM
| Model |
Typ |
Zakres |
Dokładność |
| TP47.100.0 |
PT100, 4-przewodowa |
-50…+250°C |
Klasa A |
| TP47.1000.0 |
PT1000, 2-przewodowa |
TP47: element do podłączenia innych sond: PT100 (3 i 4-przewodowych), PT1000 (2-przewodowych).
Dryft temperaturowy@20°C: PT100 0.003%/°C, PT1000 0.005%/°C.
Sposób zamawiania
HD2103.2 W skład zestawu wchodzi urządzenie HD2103.2 z funkcją rejestracji (Datalogger), 4 baterie alkaliczne 1.5V, instrukcja obsługi, walizka i oprogramowanie DeltaLog9. Sondy i kable komunikacyjne nie wchodzą w skład wyposażenia podstawowego i należy je zamawiać oddzielnie.
HD2110CSNM Przewód do transmisji szeregowej (9-polowe złącze MiniDin – 9-polowe żeńskie złącze RS232C)
C.206 Przewód (konwerter) szeregowy, do połączenia HD2103.1 z portem USB komputera
CP23 Przewód transmisyjny USB2.0 (MiniUSB typu B – USB typu A)
DeltaLog9 Oprogramowanie do pobierania danych pomiarowych na komputer i zarządzania nimi, kompatybilne z systemem Windows.
SWD10 Stabilizowany zasilacz 230VAC/12VDC-1000mA
HD40.1 Przenośna 24-kolumnowa drukarka termiczna, interfejs szeregowy, szerokość papieru 58mm.
