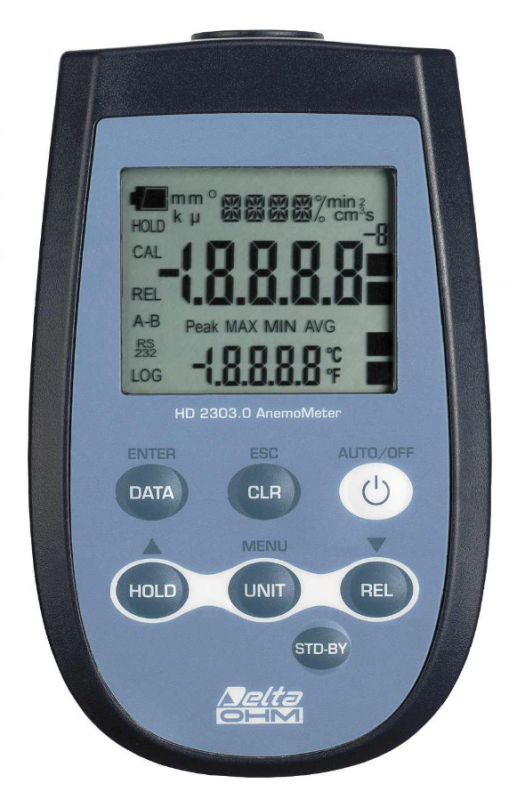

Opis produktu – Termoanemometr Senseca (DeltaOHM) HD2303.0
HD2303.0 to przenośny termoanemometr przeznaczony do pomiarów w klimatyzacji, grzejnictwie, wentylacji oraz pomiarach środowiskowych. Współpracuje z sondami prędkości powietrza, przepływu i temperatury, w rurociągach oraz kanałach wentylacyjnych.
Pomiar temperatury odbywa się przy użyciu zewnętrznych sond zanurzeniowych, penetracyjnych i przylgowych, np. PT100, PT1000. Sondy wyposażono w automatycznie wykrywalny moduł pamięci SICRAM, zawierający parametry kalibracji fabrycznej.
Funkcje Max, Min i Avg w mierniku wyznaczają wartości: maksymalną, minimalną i średnią. Do pozostałych funkcji HD2303.0 należą: pomiar względny REL, funkcja HOLD, oraz autowyłączanie przyrządu. Stopień ochrony urządzeń: IP67.
Specyfikacja – Termoanemometr Senseca (DeltaOHM) HD2303.0
Termoanemometr do pomiaru prędkości powietrza wykorzystujący sondy hot-wire lub wiatraczkowe oraz sondy z czujnikiem Pt100 z modułem SICRAM do pomiaru temperatury.
Znajduje zastosowanie w dziedzinie pomiarów klimatyzacji, ogrzewania, wentylacji i komfortu środowiskowego.
Przechowywanie wartości maksymalnej, minimalnej, średniej. Funkcje: REL, HOLD i automatyczne wyłączanie z możliwością wyłączenia, stopień ochrony IP 67.
W komplecie futerał, instrukcja obsługi, 3 baterie.
Sondy prędkości powietrza i sondy temperatury należy zamawiać oddzielnie. Odpowiednie są sondy temperatury serii TP47….
Specyfikacja produktu:
|
Przyrząd
|
|
Wymiary
|
140x88x38mm (LxWxH)
|
|
Waga
|
160g (z bateriami)
|
|
Materiał
|
ABS
|
|
Wyświetlacz
|
2×4½ znaku plus symbole / pole odczytu: 52x42mm
|
|
Warunki eksploatacji
|
|
Temperatura pracy
|
-5…50°C
|
|
Temperatura przechowywania
|
-25…65°C
|
|
Wilgotność względna
podczas pracy
|
0…90%RH bez kondensacji
|
|
Stopień ochrony
|
IP67
|
|
Zasilanie
|
|
|

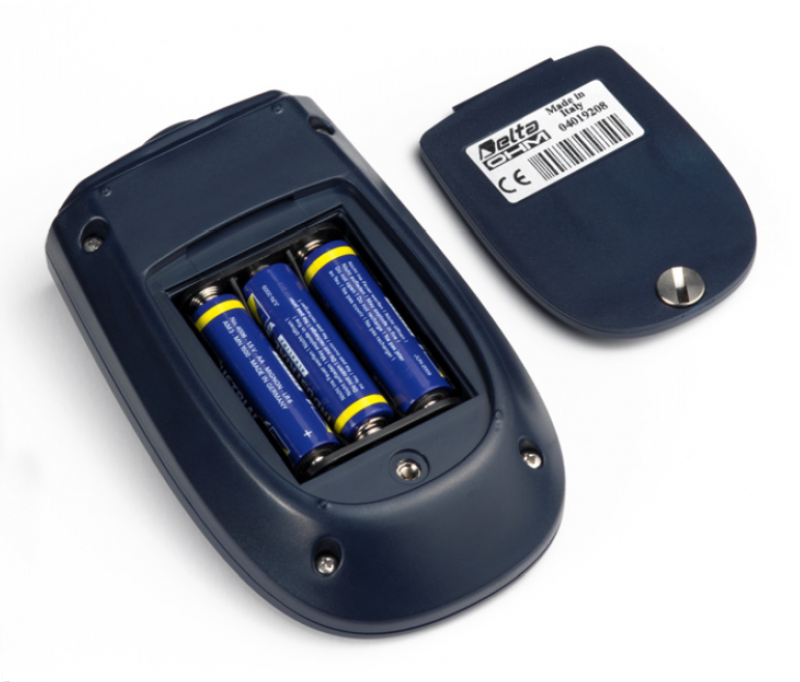

Baterie
|
Baterie typu AA, 3×1.5V
|
|
Czas pracy (z wyjątkiem sond
z gorącym drutem)
|
200 godz. z bateriami alkaicznymi 1800mAh
|
|
Moc pobierana
przy wyłączonym urządzeniu
|
< 20μA
|
|
Jednostka pomiarowa
|
°C – °F – m/s – km/h – ft/min – mph – knot – l/s – m3/min – m3/h – ft3/s – ft3/s – ft3/min
|
|
Podłączenia
|
|
Moduł wejściowy dla sond
|

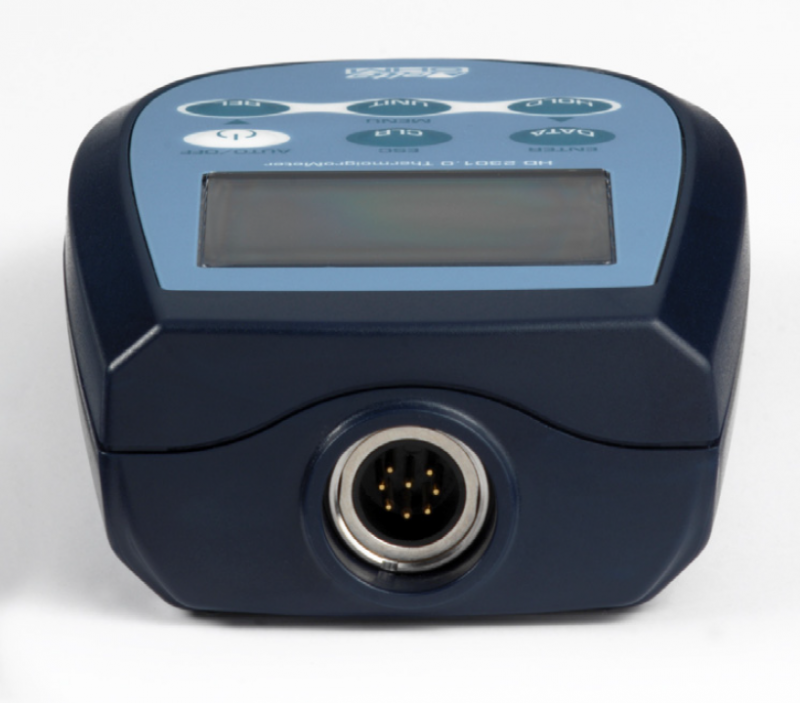

8-polowe gniazdo męskie DIN45326
|
|
Pomiar temperatury
|
|
Zakres pomiarowy PT100
|
-200…+650°C
|
|
Zakres pomiarowy PT1000
|
-200…+650°C
|
|
Rozdzielczość
|
0.1°C
|
|
Dokładność
|
±0.1°C
|
|
Dryft
|
0.1°C/rok
|
Wyposażenie dodatkowe – Termoanemometr Senseca (DeltaOHM) HD2303.0
Poniżej zamieszczono zestawienie sond termoanemometrycznych i temperaturowych (z modułem SICRAM i bez), które można zastosować do HD2303.0.
Tab.1 Sondy termoanemometryczne
|
AP471S1 – AP471S3 |
AP471S2 |
AP471 S4 |
| Typ pomiaru |
Prędkość powietrza / przepływ (obliczany) / temperatura |
| Typ czujnika |
| Prędkość |
Termistor NTC |
Bezkierunkowy termistor NTC |
| Temperatura |
Termistor NTC |
Termistor NTC |
| Zakres pomiarowy |
| Prędkość |
0.1…40m/s |
0.1…5m/s |
| Temperatura |
-25…+80°C |
-25…+80°C |
0…80°C |
| Rozdzielczość pomiaru |
| Prędkość |
0.01m/s, 0.1km/h, 1ft/min, 0.1mph, 0.1knot |
| Temperatura |
0.1°C |
| Dokładność pomiaru |
| Prędkość |
±0.2 m/s (0…0.99 m/s) |
±0.2 m/s (0…0.99 m/s) |
| ±0.4 m/s (1.00…9.99 m/s) |
±0.3 m/s (1.00…5.00 m/s) |
| ±0.8 m/s (10.00…40.0 m/s) |
|
| Temperatura |
±0.8°C (-10…+80°C) |
±0.8°C (-10…+80°C) |
| Minimalna prędkość |
0.1 m/s |
| Temperatura kondensacji |
0…80°C |
| Warunki pracy czujnika |
RH<80% (w czystym powietrzu) |
| Żywotność baterii |
ok. 20godz.
20m/s z bateriami alkaicznymi |
ok. 30godz.
5m/s z bateriami alkaicznymi |
| Jednostka pomiarowa |
| Prędkość |
m/s – km/h – ft/min – mph – knot |
| Natężenie przepływu |
l/s – m3/s – m3/min – m3/h – ft3/s – ft3/min |
| Powierzchnia przekroju
do wyznaczenia
natężenia przepływu |
0.0001…1.9999m2 |
| Długość przewodu |
~2m |
Tab.2 Sondy do pomiaru temperatury PT100 z modułem SICRAM
| Model |
Typ |
Zakres |
Dokładność |
| TP472I |
Zanurzeniowa |
196°C…+500°C |
±0.25°C (-196°C…+350°C)
±0.4°C (+350°C…+500°C) |
| TP472I.0 |
Zanurzeniowa |
-50°C…+400°C |
±0.25°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP473P |
Penetracyjna |
-50°C…+400°C |
±0.25°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP473P.0 |
Przylgowa |
-50°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP474C |
Przylgowa |
-50°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP474C.0 |
Przylgowa |
-50°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP475A.0 |
Do powietrza |
-50°C…+250°C |
±0.3°C (-50°C…+250°C) |
| TP472I.5 |
Zanurzeniowa |
-50°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP472I.10 |
Zanurzeniowa |
-50°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP49A.0 |
Zanurzeniowa |
-70°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP49AC.0 |
Przylgowa |
-70°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP49AP.0 |
Penetracyjna |
-70°C…+400°C |
±0.3°C (-50°C…+350°C)
±0.4°C (+350°C…+400°C) |
| TP875.I |
Kulista Ø150mm |
-30°C…+120°C |
±0.25°C |
| TP87.I |
Kulista Ø50mm |
-30°C…+120°C |
±0.25°C |
| TP87.0 |
Zanurzeniowa |
-50°C…+200°C |
±0.25°C |
| TP878.0
TP878.1.0 |
Do paneli słonecznych |
+4°C…+85°C |
±0.25°C |
| TP879.0 |
Do kompostu |
-20°C…+120°C |
±0.25°C |
Dryft temperaturowy@ 20°C, 0.003%/°C
Tab.3 Sondy temperatury typu PT100, 4-przewodowe i PT1000 2-przewodowe, bez SICRAM
| Model |
Typ |
Zakres |
Dokładność |
| TP47.100.0 |
PT100, 4-przewodowa |
-50…+400°C |
Klasa A |
| TP47.1000.0 |
PT1000, 2-przewodowa |
TP47: element do podłączenia innych sond: PT100 (3 i 4-przewodowych), PT1000 (2-przewodowych).
Dryft temperaturowy@20°C, 0.003%/°C
Sposób zamawiania
HD2303.0 W skład zestawu wchodzi urządzenie HD2303.0, 3 baterie alkaliczne 1.5V, instrukcja obsługi, walizka. Sondy i kable komunikacyjne nie wchodzą w skład wyposażenia podstawowego i należy je zamawiać oddzielnie.
