Opis

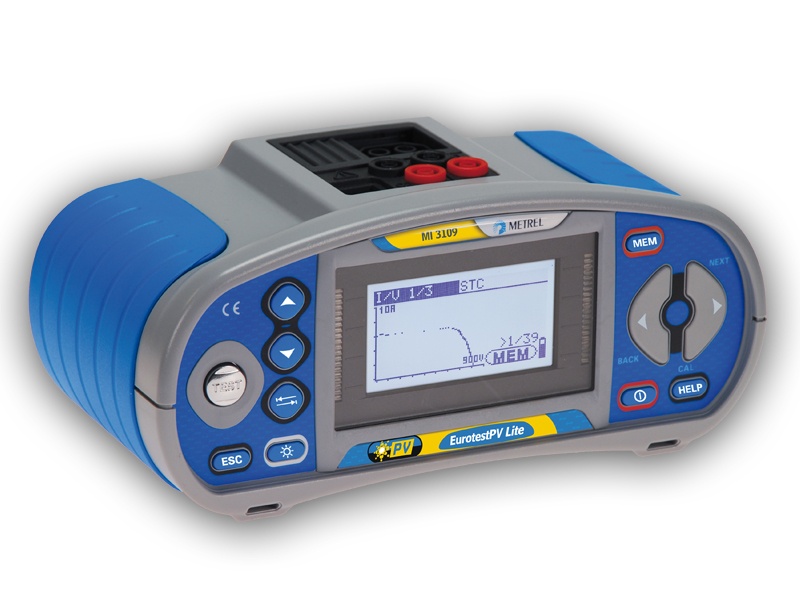

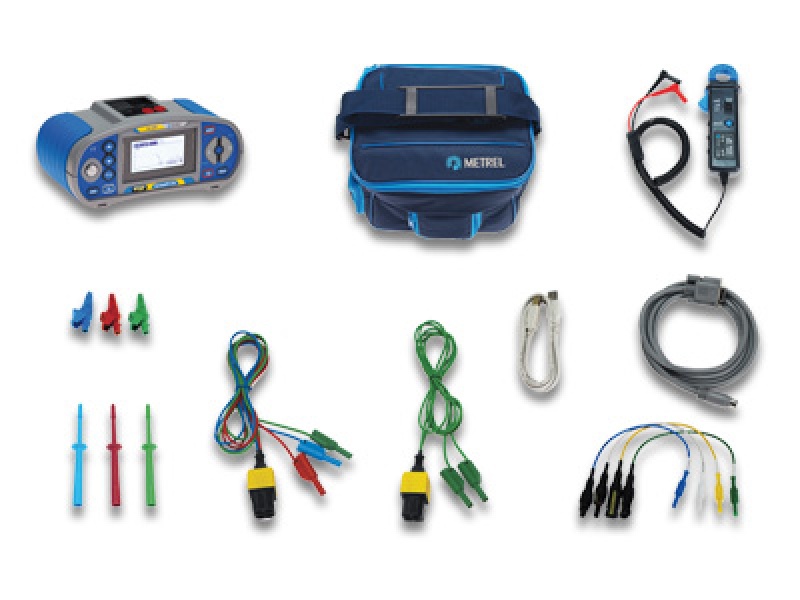

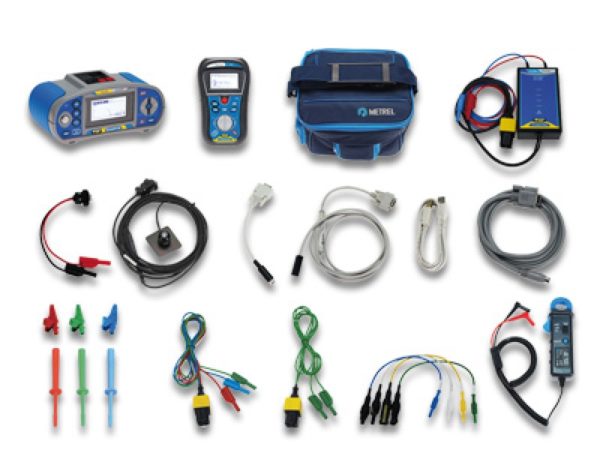

Metrel MI 3109 EurotestPV PS jest przyrządem przeznaczonym do pomiarów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV). Pozwala na testowanie instalacji zgodnie z PN-EN 62446. Przyrząd umożliwia m.in. tworzenie charakterystyk I – U, przeliczanie parametrów do wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo lub opcjonalnie 3-fazowo). MI 3109 został zoptymalizowany pod kątem pomiarów instalacji PV dlatego posiada funkcję Autotestu wykonującego sekwencję podstawowych pomiarów za pomocą pojedynczego przycisku. Doskonale nadaje się do pomiarów odbiorczych, okresowych czy oceny efektywności instalacji PV. Wraz z opcjonalnym wyposażeniem oferuje taką samą funkcjonalność pomiarową instalacji fotowoltaicznych jak model MI 3108 EurotestPV (bez pomiaru parametrów instalacji elektrycznych).

Instalacje fotowoltaiczne:
Pomiary instalacji PV po stronie DC:

• Rezystancja izolacji
• Ciągłość przewodów ochronnych
• Napięcie, prąd, moc, energia
• Uoc – napięcie otwartego obwodu oraz Isc prąd zwarciowy
• Charakterystyka I-U stringów i modułów fotowoltaicznych
• Irradiancja
• Temperatura panelu fotowoltaicznego

Pomiary instalacji PV po stronie AC:

• Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne
• Obliczanie wydajności paneli fotowoltaicznych, falownika, efektywności instalacji

Cechy użytkowe:

• Pomiar izolacji i krzywej I-U w jednym przyrządzie: MI 3109 pozwala na wykonanie pomiaru izolacji do 1000V w celu sprawdzenia bezpieczeństwa instalacji fotowoltaicznej oraz pomiar charakterystyki I-U niezbędnej do oceny efektywności i rozwiązywania problemów ze stringami i ogniwami PV.
• Autotest: Zadaniem tej funkcji jest wykonanie kompletnego pomiaru instalacji fotowoltaicznej zgodnie z normą PN-EN 62446 paneli i ogniw. Po jednorazowym naciśnięciu przycisku wykonywany jest pomiar:
  – rezystancji izolacji pomiędzy dodatnim (+) wyjściem i uziemieniem;
  – rezystancji izolacji pomiędzy ujemnym (-) wyjściem i uziemieniem; -napięcia otwartego obwodu;
  – prądu zwarciowego
• Obliczanie wartości STC: Zmierzone parametry prądów i napięć (przy danej irradiancji i temperaturze) mogą być przeliczone do wartości STC (uzyskanych w standardowych warunkach pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi, nawet jeśli pomiary wykonano w warunkach odbiegających od STC
• Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC w instalacji jednofazowej
• Zdalny rejestrator parametrów środowiskowych: Opcjonalne urządzenie do zdalnego pomiaru irradiancji i temperatury panelu PV podczas wykonywania pomiarów.
• Graficzna prezentacja charakterystyk: Odwzorowanie charakterystyki I – U stringu/panelu na ekranie LCD przyrządu
• Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników wraz z wartościami daty i godziny wykonania pomiarów
• Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny adapter Bluetooth
• PC SW Eurolink PRO: Znajdujący się w wyposażeniu standardowym program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.

Zastosowanie:

• Testowanie bezpieczeństwa, ocena efektywności i rozwiązywanie problemów związanych z nieprawidłową pracą instalacji fotowoltaicznych
• Pomiar mocy i efektywności energetycznej instalacji PV
• Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji fotowoltaicznych

Funkcjonalność

• PN-EN 61557
• PN-EN 62446 (fotowoltaika)
• PN-EN 61829;

Inne normy powiązane

• BS 7671
• PN-EN 61008
• PN-EN 61009
• PN-HD 60364-4-41
• AS/NZ 3017

Kompatybilność elektromagnetyczna

• PN-EN 61326

Bezpieczeństwo

• PN-EN 61010-1
• PN-EN 61010-2-030
• PN-EN 61010-031
• PN-EN 61010-2-032
