Testowanie inteligentnych zaworów sterujących jest teraz łatwiejsze niż kiedykolwiek

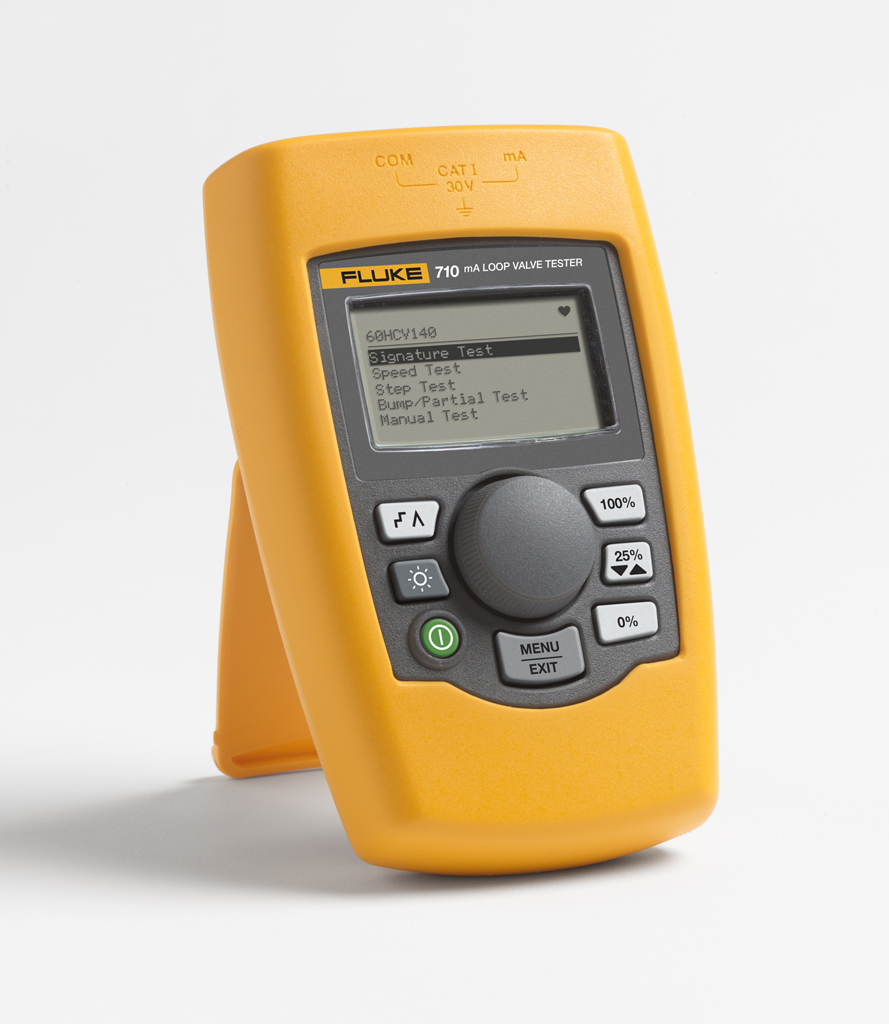

Kalibrator pętli prądowej zaworów 710 firmy Fluke został zaprojektowany, aby umożliwić użytkownikom szybkie i proste testowanie inteligentnych zaworów sterujących z obsługą komunikacji HART. Dzięki wbudowanym procedurom testowania i intuicyjnemu interfejsowi użytkownika model 710 umożliwia szybkie i łatwe wykonywanie testów zaworów, a uzyskane wyniki pozwalają na wstępną diagnostykę i szybsze podejmowanie decyzji dotyczących konserwacji. Szybkie sprawdzenie stanu zaworu pozwala stwierdzić, czy dany zawór jest w dobrym, granicznym czy złym stanie technicznym, co pozwala szybko podjąć decyzję o ewentualnej dodatkowej konserwacji.

Funkcje testowania zaworów i komunikacji HART w dokładnym kalibratorze pętli

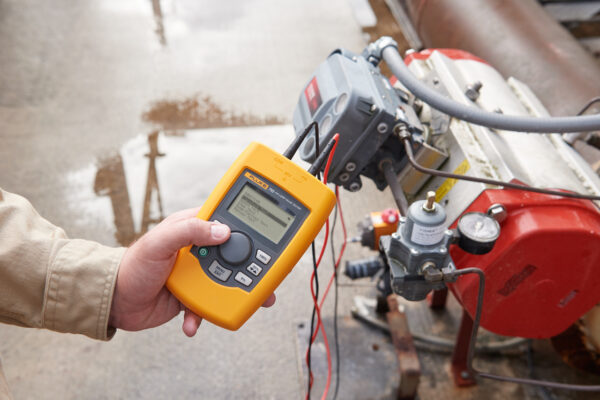

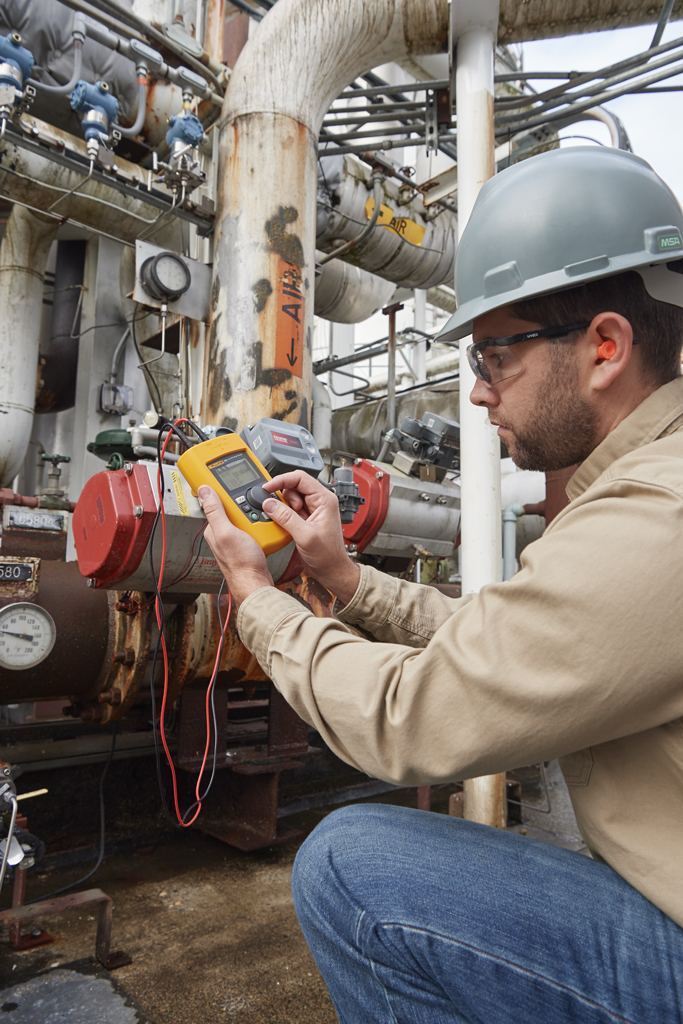

Dzięki wbudowanej funkcji komunikacji HART użytkownicy kalibratora pętli prądowej 710 mogą zadawać sygnał 4–20 mA w celu uruchomienia inteligentnego zaworu sterującego i jednocześnie interpretować odpowiedź zaworu za pomocą protokołu HART w celu określenia, czy zawór przesuwa się do oczekiwanego położenia. Oprócz informacji o położeniu można za pomocą protokołu komunikacji HART odczytać zmierzone ciśnienie zapewniane przez wewnętrzny przetwornik prąd/ciśnienie ustawnika pozycyjnego zaworu.

Przyrząd 710 ma wbudowane procedury testowe, które automatycznie zwiększają i zmieniają sygnał prądu pętli podczas monitorowania sygnału zwrotnego położenia i ciśnienia odczytywanego z zaworu za pomocą protokołu HART, zapewniając lepszy ogólny obraz stanu zaworów za jednym naciśnięciem przycisku.

Wstępnie skonfigurowane testy zaworów zapewniają wyniki w mgnieniu oka

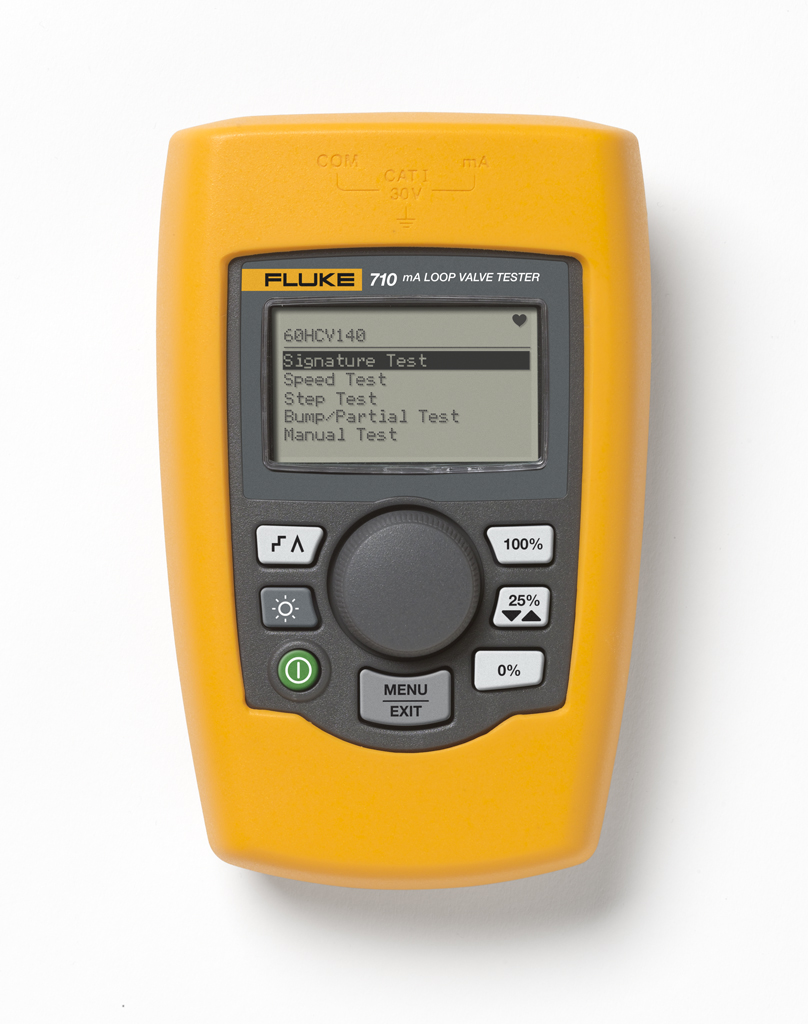

Procedury testowania zaworów wbudowane w przyrządzie 710 obejmują:

• Ręczne testowanie — ręczna zmiana sygnału mA i wyświetlenie zmiennych informacji o położeniu i ciśnieniu zakodowanych w sygnale HART
• Pełny zakres narastania sygnału mA (4–20–4 mA) przy jednoczesnym rejestrowaniu położenia w zakresie 0–100–0% lub ciśnienia zastosowanego do ustawienia zaworu w zakresie 0–100–0%
• Krokowa zmiana sygnału mA na wejściu zaworu i ocena odpowiedzi zaworu na zmiany prądu wejściowego
• Testy prędkości w celu określenia, jak szybko zawór może się otworzyć lub zamknąć
• Testy udarowe i częściowego skoku, które pomagają w testowaniu zaworów jedynie w niewielkiej części ich całego zakresu, dzięki czemu mogą być testowane w rzeczywistym procesie

Oprogramowanie ValveTrack™ umożliwia dalszą analizę i wyświetlanie trendów

Testy zaworów, które są rejestrowane i zapisywane w pamięci przyrządu 710, można przesłać do dołączonego oprogramowania analizującego ValveTrack™.

Oprogramowanie ValveTrack™ umożliwia:

• Pobieranie danych testów wykonanych na obiekcie oraz ich drukowanie i tworzenie wykresów
• Porównywanie z poprzednio przesłanymi testami
• Przeglądanie historii testów zaworu za pomocą identyfikatora HART
• Eksport danych testów zaworu w formacie CSV w celu ich dodatkowej analizy w programie Microsoft Excel®

Oszczędność czasu, szybkie wyniki

Przyrząd 710 zapewnia ponadto:

• Rejestrowanie danych HART na obiekcie. Po zarejestrowaniu danych na obiekcie przyrządem 710 można za pomocą oprogramowania ValveTrack™ skopiować konfigurację HART dla maksymalnie 20 urządzeń HART w zakładzie i zapisać dane w plikach CSV lub TXT.
• Pomiary pętli prądowej mA oraz dane HART można rejestrować z określonego przetwornika w celu wyszukiwania i usuwania awarii, a także w celu strojenia pętli. Funkcja dziennika danych umożliwia wybór odstępu czasowego rejestrowania danych w zakresie od 1 do 60 s oraz oferuje możliwość rejestracji do 4910 rekordów lub 99 indywidualnych sesji. Każdy rekord zawiera pomiar prądu (mA) i wszystkie cztery zmienne procesowe.

Opis przyrządu

• Procedury testowania zaworów pozwalające na ocenę stanu zaworu sterującego: dobry, graniczny, zły
• Standardowa komunikacja HART
• Najlepsza w tej klasie dokładność prądu mA rzędu 0,01% wartości mierzonej lub źródłowej
• Kompaktowa, wytrzymała konstrukcja
• Intuicyjny interfejs użytkownika obsługiwany pokrętłem Quick-Set zapewniający szybką konfigurację i prostą obsługę
• Zasilanie pętli 24 V DC z trybem pomiaru mA (od -25% do 125%)
• Rozdzielczość 1 µA w zakresach prądowych mA oraz 1 mV w zakresach napięciowych
• Możliwość wyboru wbudowanego rezystora 250 Ω do komunikacji HART
• Proste dwuprzewodowe połączenie do wszystkich pomiarów
• Automatyczne wyłączanie — wydłuża czas pracy baterii
• Zmienny skok i czas narastania w sekundach

Komunikacja HART

Przyrząd Fluke 710 jest wyposażony we wbudowany modem HART, który umożliwia wysyłanie następujących poleceń HART:

• Odczyt głównej zmiennej (PV) z czujnika
• Odczyt wyjścia głównej zmiennej (PV)
• Odczyt i zapis typu jednostki głównej zmiennej (PV), nazwy identyfikatora, deskryptora i komunikatu
• Odczyt i zapis zakresów głównej zmiennej (PV) — górnego i dolnego
• Włączanie/wyłączanie trybu stałego prądu
• Ustawianie kompensacji zera
• Regulacja wartości zerowej przetwornika C/A (wyjście mA = 4 mA)
• Regulacja wzmocnienia przetwornika C/A (wyjście mA = 20 mA)

Polecenia HART dla zaworów

Przyrząd 710 obsługuje te unikatowe polecenia HART do obsługi zaworów sterujących:

• Automatyczne dopasowanie sterownika zaworu

Przyrząd Fluke 710 zapewnia ponadto:

• Rejestrowanie danych HART na obiekcie. Po zarejestrowaniu danych na obiekcie przyrządem 710 można za pomocą oprogramowania ValveTrack™ skopiować konfigurację HART dla maksymalnie 20 urządzeń HART w zakładzie i zapisać dane w plikach CSV lub TXT.
• Pomiary pętli prądowej mA oraz dane HART można rejestrować z określonego przetwornika w celu wyszukiwania i usuwania awarii, a także w celu strojenia pętli. Funkcja dziennika danych umożliwia wybór odstępu czasowego rejestrowania danych w zakresie od 1 do 6 s oraz oferuje możliwość rejestracji do 4910 rekordów lub 99 indywidualnych sesji. Każdy rekord zawiera pomiar prądu (mA) i wszystkie cztery zmienne procesowe.
