Tester rezystancji izolacji MI 3210 TeraOhmXA 10 kV

Tester rezystancji izolacji MI 3210 TeraOhmXA 10 kV EU

Metrel
Kategorie:
Karta katalogowa
14 143,77 zł (11 499,00 zł netto)
Magazyn:

Produkt dostępny na zamówienie

Dodaj do zapytania

Opis

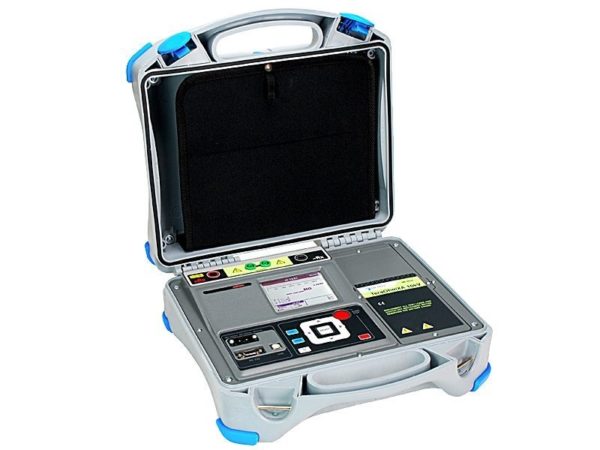

Przenośny tester rezystancji izolacji MI 3210 TeraOhmXA 10 kV

Metrel MI 3210 TeraOhmXA 10 kV jest przenośnym urządzeniem zasilanym bateryjnie lub sieciowo z doskonałą ochroną IP (IP65) zaprojektowanym do diagnostyki rezystancji izolacji za pomocą wysokiego napięcia aż do 10 kV. Dzięki solidnej obudowie, zaawansowanym zabezpieczeniom (KAT IV) oraz odporności na promieniowanie pola elektromagnetycznego częstotliwości radiowej sprawdza się doskonale w środowiskach przemysłowych.

Funkcje pomiarowe

  • Pomiar izolacji
  • Test diagnostyczny (PI, DAR, DD)
  • Pomiar rezystancji izolacji skokowo napięciem narastającym
  • Test wytrzymałości napięciem (DC) do 10 kV
  • Pomiar napięcia i częstotliwości do 550V TRMS

Cechy użytkowe

  • Rezystancja izolacji do 20 T
  • Regulowane napięcie pomiarowe (50 V…10 kV) o krokach 50 V i 100 V
  • Programowalny licznik
  • Pomiar pojemności
  • Szybkość ładowania dla obciążeń pojemnościowych < 3 s / µF przy 10 kV
  • Automatyczne rozładowanie obiektów po pomiarze
  • Złącze GUARD
  • Detekcja przebicia
  • Możliwość definiowani testów nie-standardowych
  • Funkcja autokonfiguracji
  • Wyniki pomiarowe w formie numerycznej i graficznej
  • Oprogramowanie PC HVLink PRO do pobierania, analizowania wyników po-miarowych i drukowania raportów
  • Izolowane porty komunikacyjne RS232 i USB, interfejs Bluetooth
  • Wysokiej jakości akcesoria włącznie z ekranowanymi sondami pomiarowymi w zestawie standardowym
  • Wysoka odporność na interferencje elektromagnetyczne: Redukcja szumu na wejściu (1 mA@600 V) i dodatkowe uśrednianie wyników (5, 10, 30, 60)
  • CAT IV / 600 V
  • Zasilanie sieciowe lub bateryjne

Zastosowanie

  • Transformatory
  • Przekładniki pomiarowe w sieciach dystrybucyjnych
  • Sprawdzanie rezystancji izolacji ma-szyn wirujących i ich okablowania
  • Okresowe testowanie i konserwacja linii produkcyjnych
  • Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
  • Generatory WN
  • Ograniczniki przepięć

Normy

Funkcjonalność:
PN-EN 61557-2

Kompatybilność elektromagnetyczna:
PN-EN 61326 Klasa A

Bezpieczeństwo:
PN-EN 61010-1 (przyrząd)
PN-EN 61010-2-030
PN-EN 61010-2-033
PN-EN 61010-031 (akcesoria)

DANE TECHNICZNE

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji 5 k? … 999 k?
1.00 M? … 9.99 M?
10.0 M? … 99.9 M?
100 M? … 999 M?
1.00 G? … 9.99 G?
10.0 G? … 99.9 G?
100 G? … 999 G?
1.00 T? … 10.00 T?
10.00 T? … 20.00 T?		 1 k?
10 k?
100 k?
1 M?
10 M?
100 M?
1 G?
10 G?
1 T?		 ±(5 % wartości wskazanej + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(15 % w.w. + 3 cyfry)
±(15 % w.w. + 3 cyfry)
Napięcie pomiarowe 0 V … 9999 V
≥ 10 kV		 1 V
0.1 kV		 ±(3 % w.w. + 3 V)
±3 % w.w.
Prąd upływowy 0.00 nA … 9.99 nA
10.0 nA … 99.9 nA
100 nA … 999 nA
1.00 µA … 9.99 µA
10.0 µA … 99.9 µA
100 µA … 999 µA
1.00 mA … 5.50 mA		 10 pA
100 pA
1 nA
10 nA
100 nA
1 µA
10 µA		 ±(10% w.w. + 0.15  nA)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Współczynnik absorpcji
dielektrycznej (DAR)		 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 3 cyfry)
Wskaźnik polaryzacji (PI) 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 2 cyfry)
Wskaźnik rozładowania
dielektryka (DD)		 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 2 cyfry)
Napięcie AC/DD 5.0 V … 99.9 V
100 V … 550 V		 0.01 V
1 V		 ±(2 % w.w. + 2 V)
Częstotliwość 10.0 Hz … 500.0 Hz 0.1 Hz ±(0.2 Hz + 1 cyfra)
Pojemność elektryczna 20.0 nF … 999.0 nF
1.00 nF … 9.99 nF
10.0 µF … 50.00 µF		 1 nF
10 nF
100 nF		 ±(5 % w.w. + 3 cyfry)
Zasilanie Akumulatory 6 × 1.2 V NiMH, typ D
Wyświetlacz Matryca LCD z podświetleniem, 160 x 116 punktów
Kategoria przepięciowa KAT IV / 600 V
Stopień ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 345 x 160 x 335 mm
Masa 5.5 kg
S 2036
Krokodylki WN,
2 szt.		 10 kV krokodylki do pomiaru rezystancji izolacji WN, pozwalają na bezpieczne
i stałe podłączenia podczas pomiaru do różnych elementów jak szyny, śruby itp.
A 1017
Przewód RS232		 Przewód komunikacyjny RS232 do podłączenia komputera PC z przyrządem.
A 1275
Program
PC HVLink PRO		 Oprogramowanie PC HVLink pozwala na pobieranie, zarządzanie i wydruk wyników
z możliwością odwzorowania wykresu R(t). Dostarczane z przewodem RS232/USB.
S 2029
Ekranowane
przewody
pomiarowe 10 kV		 Dwa 8 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN
pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych.
S 2030
Ekranowane
przewody
pomiarowe 10 kV		 Dwa 15 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN
pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych.

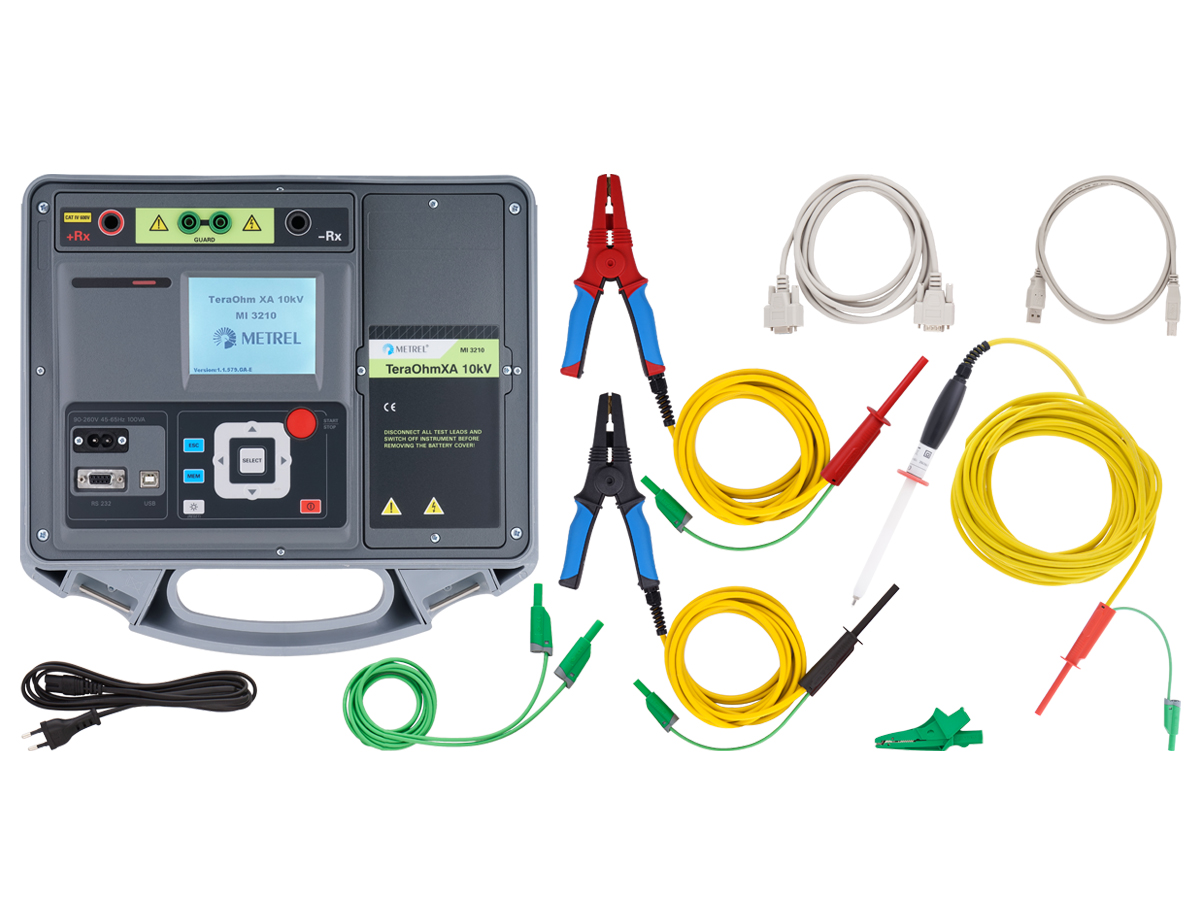

  • Przyrząd Metrel MI 3210 TeraOhmXA 10 kV
  • Ekranowany przewód pomiarowy 10 kV, 2 m
  • Ekranowany przewód pomiarowy 10 kV, 2 m, 2 szt. (czarny, czerwony)
  • [EU] Zaciski Kelvina 10 kV, 2 szt.
  • Przewód pomiarowy do gniazda Guard, zielony, 2 m
  • Krokodylek, zielony
  • Przewód zasilający
  • Oprogramowanie PC HVLink PRO z kablami USB i RS 232
  • Podręcznik “Guide to modern insulation testing” na płycie CD
  • Instrukcja obsługi na płycie CD
  • Świadectwo wzorcowania
