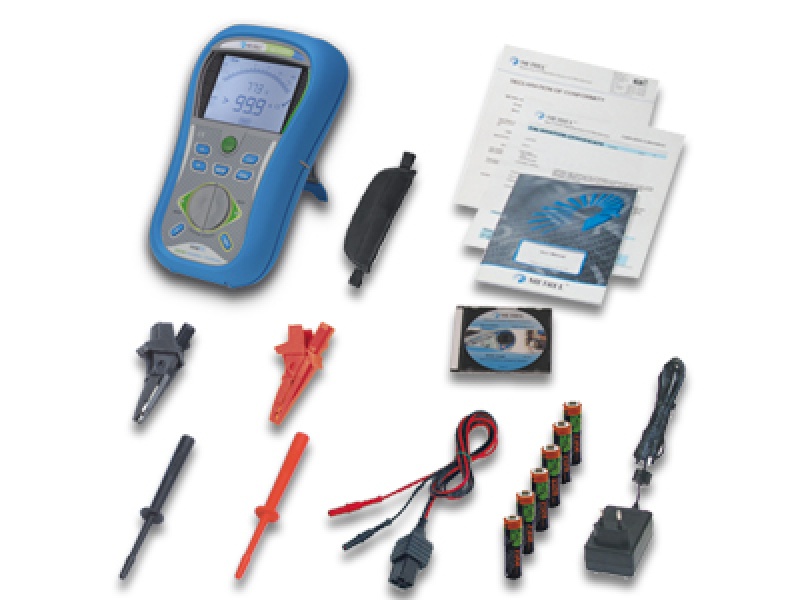

Name: MI 3121 H Smartec 2,5 kV Izolacja/ciągłość
Brand: Metrel
Price: 2299 PLN
Availability: InStock

Opis produktu – MI 3121 H Smartec 2,5 kV Izolacja/ciągłość

Miernik Metrel Smartec MI 3121 H 2,5kV to przenośny przyrząd służący do kompleksowej diagnostyki stanu izolacji oraz pomiaru ciągłości. Dzięki możliwości wykonywania pomiaru izolacji napięciem do 2.5kV (zakres pomiarowy do 100GOhm) oraz obliczaniu współczynników PI oraz DAR idealnie nadaję się do pomiarów kabli, transformatorów prądowych i napięciowych, silników elektrycznych itd. Dzięki opcji konfigurowanie poprawności wyników, pozwala na ocenę wyniku bezpośrednio po wykonaniu pomiaru typu Dobry / Zły, sygnalizowanej segmentem wyraźnych diod LED w kolorach zielonym i czerwonym. Dodatkowo obudowa wyposażona jest w magnetyczny uchwyt pozwalający na przytwierdzenia miernika do metalowych powierzchni i jego łatwą obsługę.

Funkcje pomiarowe

Pomiar rezystancji izolacji napięciem DC do 2,5kV
Obliczanie PI oraz DAR
Ciągłość przewodu ochronnego prądem 200mA oraz polaryzacji kabla
Ciągłość przewodu ochronnego prądem 7mA (pomiar ciągły) bez wyzwalania RCD
Pomiar napięcia TRMS i częstotliwości

Cechy główne

Duży zakres pomiarowy: do 100GΩ z napięciem pomiarowym od 100 do 2500V
Diagnostyka stanu izolacji: Obliczanie współczynników PI oraz DAR ułatwiających ocenę degradacji izolacji.
Zacisk GUARD: do eliminacji powierzchniowych prądów upływowych.
Zmiana polaryzacji: automatyczna zamiana polaryzacji przy pomiarze ciągłości.
Analogowa skala: wyniki pomiarów przedstawiane są w postaci cyfrowej i na skali analogowej.
Własne wartości graniczne: jeśli ustalono wartości poprawnych wyników, segmenty LED będą informować bezpośrednio po pomiarze czy wynik jest Dobry lub Zły.
Bezpieczeństwo: pomiary CAT IV
Wbudowana ładowarka akumulatorów: miernik posiada wbudowaną ładowarkę i w zestawie oferowany jest z kompletem akumulatorów.
Pamięć: Dwu poziomowa pamięć do zapisu wyników i parametrów.
Komunikacja: Za pomocą portów USB/RS232 wyniki pomiarów mogą być przesłana do komputera PC z oprogramowaniem EuroLink Pro.
Łatwość obsługi: Duży, wyraźny wyświetlacz LCD oraz duże przyciski pozwalają na łatwą i intuicyjną obsługę (nawet w rękawicach).
Magnetyczny uchwyt: uwalnia ręce po przymocowaniu do metalowej powierzchni.

Zastosowanie

Pomiar rezystancji izolacji transformatorów, silników, kabli, maszyn itd.
Testowanie instalacji CAT IV (instalacje po stronie nadawczej, parki przemysłowe itd.)
Nadzorowanie stanu izolacji
Testowanie ciągłości przewodów ochronnych oraz połączeń ochronnych systemów zasilania

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Rezystancja izolacji (PN-EN 61557-2)	U = 500, 1000, 2500 VDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 199.9 MΩ 200 MΩ … 999 MΩ 1.00 GΩ … 4.99 GΩ 5.00 GΩ … 19.99 GΩ 20.0 GΩ … 99.9 GΩ U = 100, 250 VDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 199.9 MΩ 200 MΩ … 999 MΩ	0.01MΩ 0.1MΩ 1 MΩ 10 MΩ 10 MΩ 100 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ	±(5 % wartości wskazanej + 3 cyfry) ±5 % w.w. ±5 % w.w. ±10 % w.w. ±20 % w.w. ±20 % w.w. ±(5 % w.w. + 3 cyfry) ±10 % w.w. ±20 % w.w.
Obliczanie PI, DAR	0.01 … 9.99 10.0 … 100.0	0.01 0.1	±(5 % w.w. + 2 cyfry) ±5 % w.w.
Ciągłość przewodu PE prądem 200 mA ze zmianą polaryzacji (PN-EN 61557-4)	0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 1999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(3 % w.w. + 3 cyfry) ±5 % w.w. ±10 % w.w.
Pomiar małych rezystancji prądem 7 mA (pomiar ciągły)	0.0 Ω … 19.9 Ω 20 Ω … 1999 Ω	0.1 Ω 1 Ω	±(5 % w.w. + 3 cyfry) ±10 % w.w.
Napięcie	0.0 V … 99.9 V 100 V … 550 V	0.1 V 1 V	±(3 % w.w. + 3 cyfry)
Częstotliwość	0.00 Hz … 19.99 Hz 20.0 Hz … 199.9 Hz 200 Hz … 500 Hz	0.01 Hz 0.1 Hz 1 Hz	±(0.2 % w.w. + 1 cyfra)
Zasilanie	6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa	CAT III / 600 V; CAT IV / 300 V
Klasa ochrony	Podwójna izolacja
Komunikacja	RS232 i USB
Wymiary	140 x 230 x 80 mm
Masa	0.85 kg

NORMY
Funkcjonalność

PN-EN 61557 Parts 1,2, 4, 10
PN-EN 60364 VDE 100
BS 7671 17th edition
CEI 64.8

Kompatybilność elektromagnetyczna

PN-EN 61326-1

Bezpieczeństwo

PN-EN 61010-1
PN-EN 61010 – 031

	A 1014 Końcówka pomiarowa, czarna	Końcówka z ostrzem o średnicy 4 mm, przydatna przy pomiarach w gniazdach schuko i przewodów bez gniazd.
	A 1013 Krokodylek, czarny	Krokodylki pozwalają na bezpieczne i stałe podłączenia podczas pomiaru do różnych elementów jak szyny, śruby itp.
	A 1169 Szybka ładowarka	Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. C/D, 4 szt. 9V.
	S 2058 Płyty izolacyjne	2 w 1: Płyty do pomiaru izolacji ścian i podłóg, Δ625 cm2 (PN-EN 60364-6) oraz pomiaru półprzewodności, 2,5 kg, Ø65 mm (PN-EN 61340-5-1).
	A 1154 Przewód pomiarowy	Czarny przedłużacz o długości 4 metrów, np. do pomiaru ciągłości lub uziemienia.
	A 1319 Przewód pomiarowy 2.5 kV, 3 x 1.5 m	3-przewodowy przewód pomiarowy z podłączeniem GUARD do pomiaru rezystancji izolacji napięciem do 2,5 kV. Zalecany do pomiarów wysokich rezystancji (>10 GΩ).
	A 1153 Przewód pomiarowy, czarny, 20 m	Przedłużacz, np. do pomiaru ciągłości lub uziemienia.
	A 1271 Mały futerał	Mały futerał transportowy na przyrządy pomiarowe i akcesoria
	A 1006 Futerał	Duży futerał transportowy na przyrządy pomiarowe i akcesoria
