Opis

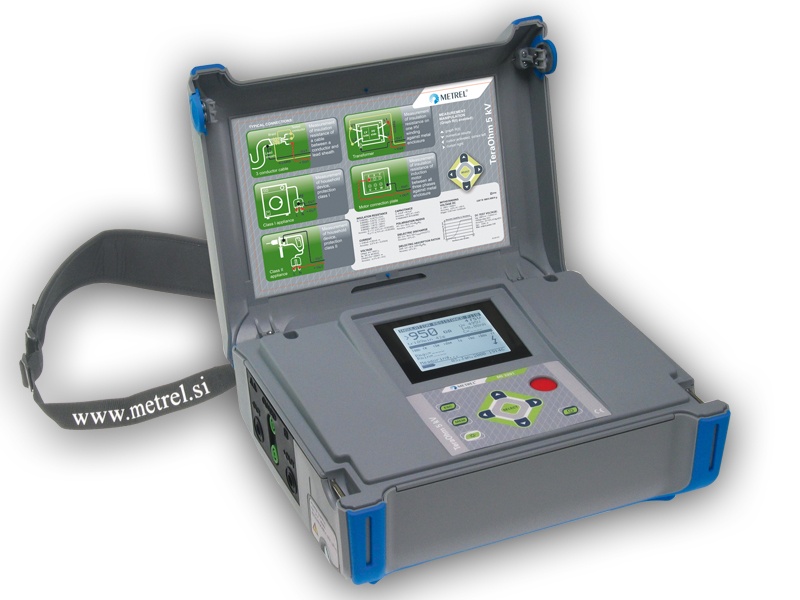

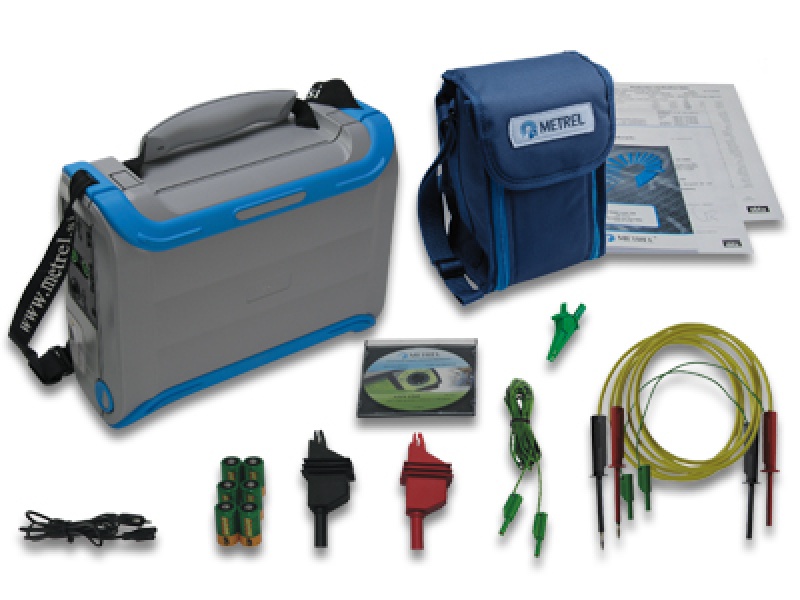

Nowy tester rezystancji izolacji Metrel MI 3201 TeraOhm 5 kV Plus jest przenośnym urządzeniem zaprojektowanym do pomiarów rezystancji izolacji z użyciem wysokich napięć testowych DC do 5 kV. MI 3201 TeraOhm 5 kV Plus pozwala na pomiar rezystancji izolacji do 10TΩ, test napięciem rosnącym krokowo, test narastającym napięciem, obliczanie PI, DD i DAR oraz pomiar pojemności. Duży ekran LCD pozwala na wyświetlenie wykresu R(t) w czasie rzeczywistym. Wyniki pomiarowe mogą zostać zapisane i przesłane do komputera PC przez połączenie USB lub RS232 za pomocą oprogramowania HVLink PRO oferowanego opcjonalnie. Wysokiej jakości urządzenie, ekranowane przewody pomiarowe oraz akcesoria w zestawie pozwalają na szybkie i efektywne wykonanie pomiaru rezystancji izolacji.

Cechy

• Pomiar rezystancji izolacji do 10TΩ Napięcie pomiarowe: dc 250 V do 5 kV skokowo co 25 V
• Pomiar wskaźników PI, DAR, DD
• Test skokowy napięciem mierzony pięcioma odrębnymi napięciami ustalanymi proporcjonalnie do wybranego zakresu napięcia pomiarowego
• Wykres rezystancji izolacji R(t) tworzony w czasie rzeczywistym
• Prąd zwarciowy 5mA
• Automatyczne rozładowanie pojemnościowych obciążeń
• Pomiar pojemności do 50µF
• Porty komunikacyjne RS232 i USB
• Kompatybilne oprogramowanie TeraLink dla komputerów PC z systemami Windows

Zwróć szczególnie uwagę na

• Wysoką ochronę przed zakłóceniami dzięki wbudowanym filtrom i ekranowanym przewodom dołączonym w standardzie
• Programowany timer
• Test wytrzymałości dielektrycznej przy ustalanym prądzie upływowym do 5 mA
• Profesjonalne oprogramowanie TeraLink PRO dla komputerów PC z systemami Windows
• Zasilanie sieciowe lub bateryjne

Funkcje pomiarowe

• Pomiar rezystancji izolacji
• Pomiar rezystancji izolacji skokowo narastającym napięciem
• Test wytrzymałości izolacji
• Test diagnostyczny (PI, DD, DAR)
• Tworzenie wykresu R(t)
• Pomiar pojemności
• Pomiar napięcia
• Pomiar częstotliwości

Funkcje użytkowe

• Zakres pomiarowy do 10 TΩ
• Szeroki zakres napięć testowych DC: Od 250 V do 5000 V skokowo co 25 V
• Narastające napięcie: Pomiar izolacji ustalonym napięciem narastająco od 250 V do 5 kV oraz ustalaną wartością progową prądu pomiarowego
• Napięcie krokowe: Pomiar rezystancji izolacji z 5 nieciągłymi proporcjonalnie ustawianymi napięciami pomiarowymi z programowanym czasem trwania kroku
• Automatyczny pomiar: Obliczanie współczynnika PI, DD, DAR z automatycznym zakresem rezystancji. Wszystkie dane zostają wyświetlone po zakończeniu pojedynczego pomiaru
• Gniazdo GUARD: Eliminowanie potencjalnych upływowych prądów powierzchniowych
• Wyszukiwanie uszkodzeń: W pełni programowalne napięcie krokowe oraz funkcje wytrzymałości napięcia pomagają w diagnostyce uszkodzeń izolacji
• Wykres R(t): Przedstawienie rezystancji w funkcji czasu w formie wykresu ilustrującego reakcję materiału izolacyjnego na zastosowane napięcie pomiarowe
• Timer: Programowalny licznik od 1 s do 100 min
• Automatyczne rozładowanie obiektów po pomiarze
• Szybki pomiar: Prąd 5 mA do szybkiego ładowania obciążenia pojemnościowego
• Dokładność: Wybieralne filtry tłumienia oraz ekranowane przewody pomiarowe w standardzie zapewniają wysoką dokładność pomiaru
• Bezpieczeństwo: Stopień ochrony CAT IV / 600 V
• Zasilanie: Zasilanie sieciowe z wbudowaną ładowarką i zestawem akumulatorków NiMH
• Mobilność: Mała masa (5.5 kg) i forma “walizki” zapewniają łatwe przenoszenie urządzenia

Zastosowanie

• Sprawdzanie rezystancji izolacji maszyn wirujących, kabli, transformatorów, generatorów WN, ograniczników przepięć
• Okresowe testowanie i konserwacja linii produkcyjnych
• Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
• Pomiary diagnostyczne
