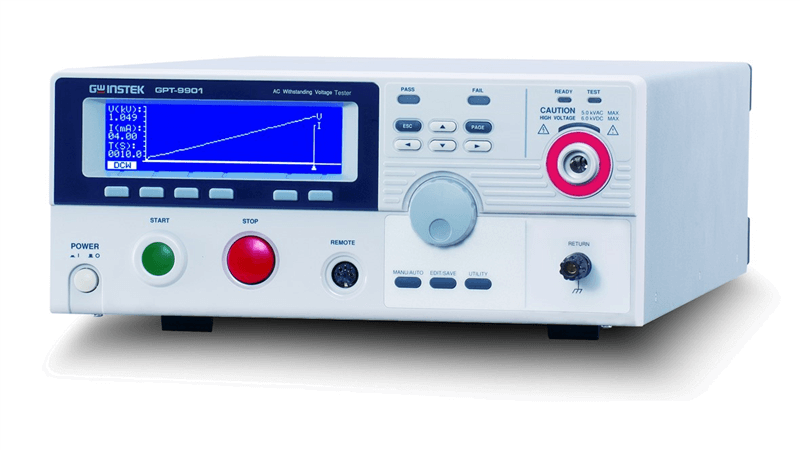

Tester wytrzymałości izolacji AC GPT-9901A

Specyfikacja – Tester wytrzymałości izolacji AC GPT-9901A

Wyposażenie:

• Przewód zasilający x 1
• Klucz zabezpieczający x 1
• Wtyczka żeńska do gniazda wyzwalającego x 1
• Przewody GHT-114 x 1
• Opcja 1 karta GPIB

Akcesoria opcjonalne

• GHT-113 Pistolet wysokiego napięcia
• GHT-205 Sonda wysokiego napięcia
• GTL-232 Kabel RS-232
• GTL-247 Kabel USB, A-A , ok. 1.8m
• GTL-248 Kabel GPIB , około. 2m
• GTL-251 GPIB-USB-HS( High Speed)
• GRA-402 RACK (19”, 4U)

Testery bezpieczeństwa elektrycznego serii GPT-9900 (GPT 9904,GPT 9903) o maksymalnej mocy 500VA są przeznaczone do zastosowań w różnych aplikacjach. Model GPT-9904 łączy w sobie funkcje pomiarowe 4 urządzeń. Za pomocą tego testera możliwe jest wykonanie testu wytrzymałości AC, testu wytrzymałości DC, pomiaru rezystancji izolacji oraz testu ciągłości przewodu ochronnego. Model GPT -9903 pozwala wykonać test wytrzymałości izolacji AC, test wytrzymałości DC oraz pomiar rezystancji izolacj.

Seria testerów zbudowana została z wykorzystaniem wydajnego wzmacniacza PWM o maksymalnej mocy wyjściowej 500VA skutecznie niwelującego fluktuacje napięcia zasilającego na wyjściu.

Urządzenie przed rozpoczęciem pracy wykonuje Auto-test w celu potwierdzenia poprawności warunków funkcji i obsługi. Funkcja załączania przy przejściu przez zero( zero crossing Turn-on) pozwala uniknąć powstawaniu przepięć na wyjściu. Napięcie wyjściowe jest automatycznie odłączane (w czasie 150us) w przypadku pojawienia się nieprawidłowego napięcia lub jeżeli został przekroczony ustawiony próg wyzwolenia . Po zakończeniu test urządzenie automatycznie rozładowuje badany obiekt za każdym razem eliminując niebezpieczne napięcie utrzymujące się na badanym obiekcie. W celu zapewnienia dodatkowego bezpieczeństwa, możliwe jest wykorzystanie klucza blokującego dostęp przed nieumyślnym uruchomieniem.

Seria GPT-9900, posiada przejrzysty panel użytkownika, wysokiej rozdzielczości ekran LCD, kolorowe wskaźniki diodowe, które umożliwiają użytkownikowi w sposób czytelny i jednoznaczny interpretować wyniki pomiarów.

Przed wykonaniem testu użytkownik może określić czas trwania testu, czas narastania napięcia, górną i dolną granicę prądu upływu. Dzięki tym funkcjom przeprowadzenie testu jest dokładniejsze i bezpieczniejsze. Dodatkowe funkcje które posiadają testery: wykrycie rozwartego obwodu podczas wykonywania testu przewodu ochronnego, pamięć 100 ustawień parametrów testu, które mogę być przywoływane indywidualnie dla pojedynczych testów lub po kolei w testach automatycznych. Wyjście zdalnego sterowania na przednim panelu oraz port sygnałów I/O na tylnym panelu.

Funkcja „Sweep” która mają tylko testery serii 9900 wyświetla wynki pomiarów jeden po drugim przez cały okres testu. Na ekranie wyświetlony jest wykres zmian prądu w funkcji napięcia badanego urządzenia. Na ekranie dostępny jest przesuwny kursor, który pozwala użytkownikowi odczytać wartość (U,I) w dowolnym miejscu charakerystyki.
