Name: Trenażer drgań skrętnych
Brand: Bedo

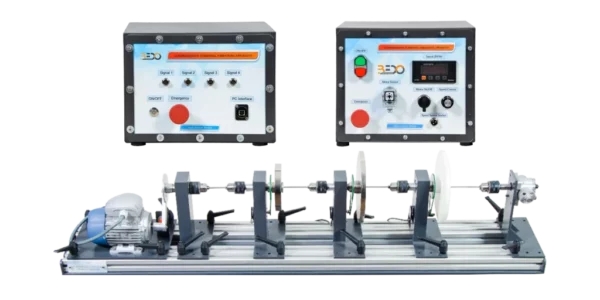

Trenażer drgań skrętnych (MV-006) jest przeznaczony do badania drgań skrętnych i skrętnych na wałach. Drgania skrętne uzyskuje się poprzez skonstruowanie stalowego pręta z tarczami o różnym masowym momencie bezwładności, a następnie drgania są indukowane w tym układzie ręcznie lub za pomocą wzbudnika drgań.

Dane techniczne

Obrotowe dyski masowe z anielskimi czujnikami obrotu
- 2 x 150mm średnicy, 2.7 Kg
- 1 x 288mm średnicy, 4. 8 kg
- 1 x średnica 288 mm, Artilon (niska masa)
Dwa stalowe pręty (5 mm, 6 mm)
Tłumik
Silnik używany jako induktor drgań
- Trójfazowy silnik indukcyjny
- moc 370 W
- 3000 obr/min silnik z czujnikiem prędkości
Mechanizm łączący cztery pręty, który ma być przymocowany do silnika w celu wywołania ruchu podobnego do drgań.

Zakres dostawy

Trenażer drgań skrętnych (MV-006)
Instrukcja obsługi systemu treningowego
Oprogramowanie BEDO
Jednostka sygnalizacyjna
Jednostka sterująca

Opcje

Zawartość cyfrowa (BI-01)

Wymagania techniczne

Laboratoryjny komputer PC

Szczegóły techniczne

Urządzenie składa się z dwóch stalowych prętów, 4 tarcz o różnych masach, stałego uchwytu, amortyzatora olejowego, 4 czujników obrotu anioła, induktora wibracji, jednostki sygnalizacyjnej i jednostki sterującej.
Urządzenie jest wyposażone w dwa pręty o różnej grubości, 5 mm i 6 mm.
Trener składa się z profilu aluminiowego do mocowania na pożądanych elementach z pożądanymi odstępami.
Tłumik oleju służy do badania wpływu tłumika na wibracje.
Skręcanie może być testowane ręcznie za pomocą wibracji ręcznych lub automatycznie za pomocą induktora wibracji.
Induktor wibracji jest silnikiem napędzanym elektrycznie z mechanizmem łączącym cztery pręty w celu wywołania ruchu podobnego do wibracji.
Urządzenie posiada cztery czujniki obrotu anioła dla czterech różnych dysków masowych, które mogą automatycznie wyświetlać sygnał wibracyjny za pomocą zainstalowanego oprogramowania.
Urządzenie sterujące umożliwia sterowanie wzbudnikiem wibracji i wyświetla częstotliwość.
Urządzenie zawiera system akwizycji danych (interfejs PC) w jednostce sygnałowej do przesyłania zmierzonych danych do komputera zewnętrznego.
Urządzenie jest wyposażone w płytę CD zawierającą interaktywne oprogramowanie do analizy sygnałów wibracyjnych i wyświetlania różnych wartości.
Urządzenie jest kompaktowe i można je zamontować na stole.

Doświadczenia

Wyznaczanie drgań skrętnych układu jednomasowego.
Obliczanie współczynnika tłumienia drgań skrętnych
Obliczanie drgań skrętnych z kilkoma dyskami masowymi automatycznie
