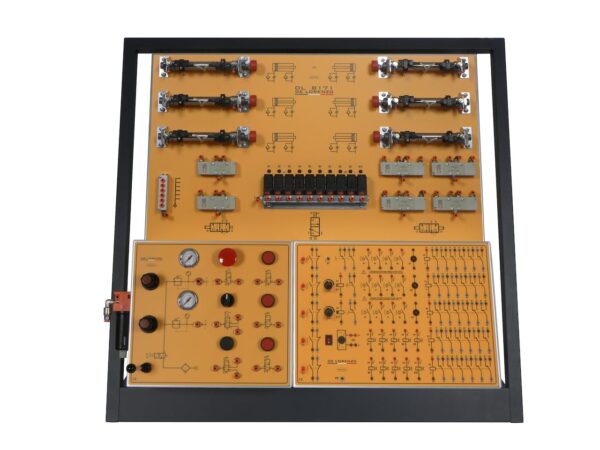

Opis produktu – TRENAŻER ELEKTROPNEUMATYCZNY DL 8171
Trenażer do demonstracji i eksperymentów w dziedzinie elektropneumatyki.
Trenażer składa się z metalowej ramy podtrzymującej następujące moduły:
– Płytka pneumatyczna, na której zamontowane są wszystkie komponenty, zidentyfikowane za pomocą czytelnego symbolu. Obejmują one: 6 magnetycznych siłowników o podwójnym działaniu z 12 regulatorami przepływu i 12 czujnikami zbliżeniowymi, 4 stabilne i 2 niestabilne zawory 5/2, 10 niestabilnych zaworów elektromagnetycznych 2/2 i 1 rozdzielacz. Dostarczany z 50 m plastikowej rury ø4 i 3 m ø6, 1 trójnikiem i 5 korkami, a także 1 obcinakiem do rur, instrukcją obsługi i zeszytem ćwiczeń z eksperymentami.
– Tablica elektropneumatyczna, która oprócz tablicy zaciskowej dla wyłączników krańcowych i elektromagnesów zaworów, zawiera: 1 przycisk awaryjny i 4 przyciski sterujące, przełącznik 1-2PDT, 1 przekaźnik czasowy z opóźnionym załączaniem i 1 przekaźnik czasowy z opóźnionym wyłączaniem, 5 styczników pomocniczych z 6 stykami przełącznymi każdy oraz 3 lampki sygnalizacyjne.
– Pionowa tablica zasilania powietrzem, zawierająca 1 główny przełącznik dźwigniowy, 1 filtr, 2 regulatory ciśnienia z 2 manometrami, 1 przycisk grzybkowy i 3 przyciski cyfrowe 3/2, 1 przełącznik dźwigniowy 5/2 i 1 przycisk cyfrowy 5/2.
UWAGA: stanowisko elektropneumatyczne DL 8171 można podłączyć do sterownika PLC, takiego jak DL 2210A lub DL 2210B.
AKCESORIA: zarówno stanowiska pneumatyczne, jak i elektropneumatyczne wymagają sprężarki powietrza, takiej jak DL 8110SLZ.
Eksperymenty
– Obwody z siłownikami jednostronnego i dwustronnego działania
– Obwody ze sterownikami logicznymi
– Obwody z przekaźnikami
– Obwody z zegarami sterującymi
– Obwody z wieloma sekwencjami siłowników
– Sterowanie obwodami z zaprogramowaną sekwencją logiczną przy użyciu opcjonalnego sterownika PLC
