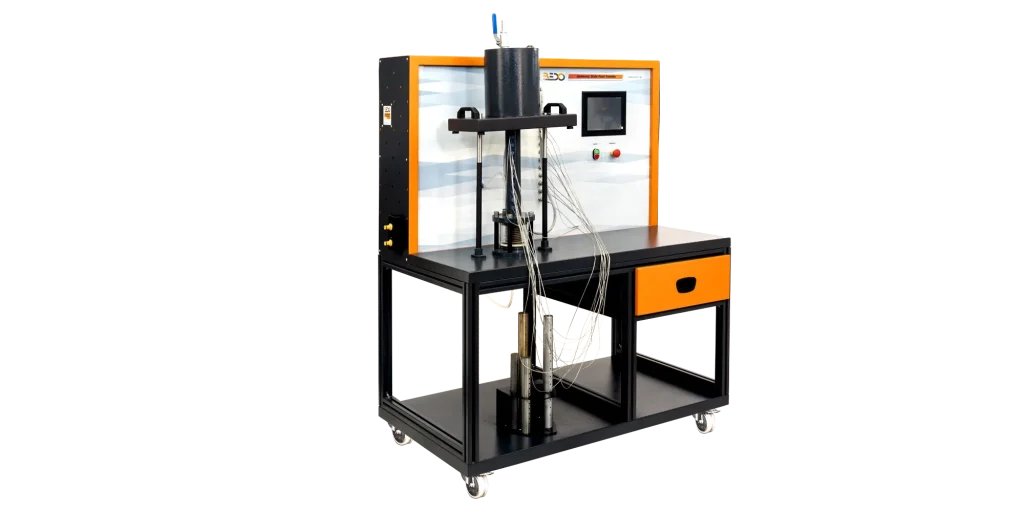

Trenażer niestabilnego przepływu ciepła

Specyfikacja – Trenażer niestabilnego przepływu ciepła

Dane techniczne

• Grzałka
  • moc: 1000 W
  • temperatura: 20…85°C
• Próbki, Ø 40 mm
  • 3x 450 mm (miedź, aluminium, mosiądz)
  • 2x 300 mm (stal, stal nierdzewna)
  • Zbiornik chłodzący: pojemność 0,5 l
  • Zbiornik podwyższony: pojemność 4 l
• Czujniki temperatury
  • 12x termopara typu K, wzdłuż próbki
  • 2x Pt100, w wodzie chłodzącej
  • 1x Pt100, w wodzie grzewczej
• Zakresy pomiarowe
  • temperatura: 14x 0…100°C
  • moc: 0…1000 W
  • 220 V, 50 Hz, 1 faza

Zakres dostawy

• Trenażer niestabilnego przepływu ciepła (HT – 004)
• Drukowana instrukcja obsługi

Opcje

• Zawartość cyfrowa (BI-01)
• Zdalne nauczanie (BI-02)

Szczegóły

• Urządzenie składa się z grzałki, radiatora, różnych próbek i różnych czujników temperatury.
• Każda próbka jest wyposażona w 12 punktów pomiaru temperatury.
• Punkty pomiaru temperatury są zaprojektowane tak, aby miały jak najmniejszy wpływ na temperaturę i aby mierzona była temperatura rdzenia próbki.
• Każda próbka posiada czujnik temperatury do pomiaru temperatury w jej środku.
• Próbki są dostarczane w wersji aluminiowej, stalowej, miedzianej, mosiężnej i ze stali nierdzewnej w celu zbadania wpływu przewodności cieplnej.
• Urządzenie jest wyposażone w wykres temperatury przejściowej/przepływu ciepła.
• Źródło ciepła składa się z elektrycznie ogrzewanego obiegu gorącej wody. Elektroniczny regulator zapewnia utrzymanie wody grzewczej w stałej temperaturze.
• Radiator jest realizowany za pomocą systemu chłodzenia wodą. Podwyższony zbiornik zapewnia stały przepływ wody chłodzącej.
• Temperatury próbki, wody grzewczej i chłodzącej, a także moc grzałki elektrycznej i natężenie przepływu wody chłodzącej są wyświetlane cyfrowo na panelu sterowania.
• Panel sterowania umożliwia sterowanie urządzeniem, a także kondycjonowanie sygnałów i wyświetlanie zmierzonych parametrów.
