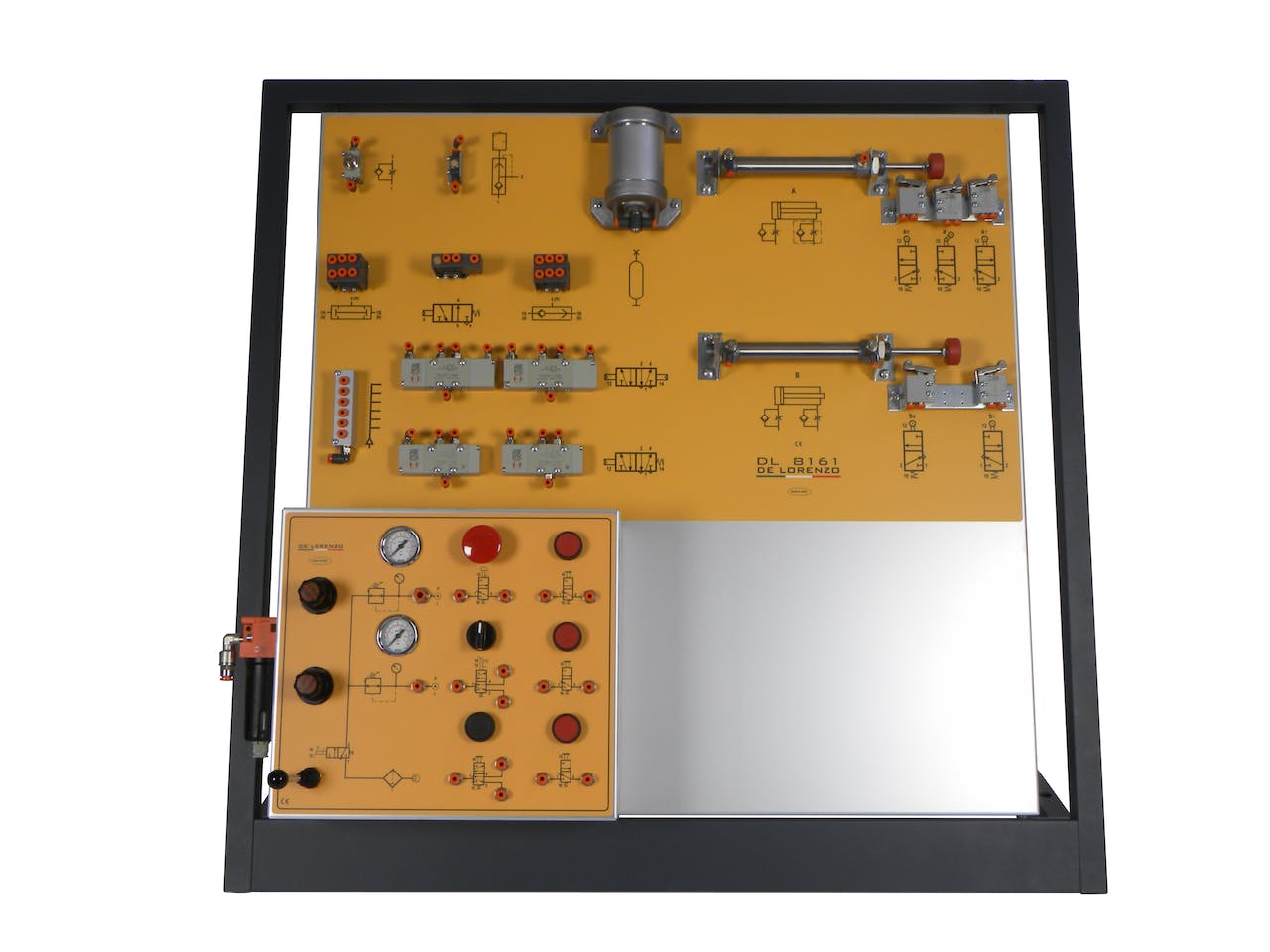

Opis produktu – TRENAŻER PNEUMATYCZNY DL 8161
Trenażer do demonstracji i eksperymentów w dziedzinie pneumatyki.
Trenażer składa się z metalowej ramy podtrzymującej następujące moduły:
– Płytę pneumatyczną, na której zamontowane są wszystkie podzespoły, zidentyfikowane za pomocą czytelnego symbolu. Obejmują one: 2 siłowniki dwustronnego działania z 3 zaworami zwrotnymi z kryzą powrotną, 4 zawory z dźwignią rolkową i 1 zawór z dźwignią 3/2, 2 stabilne i 2 niestabilne zawory 5/2, 2 zawory AND, 2 zawory OR i 1 zawór NOT, 1 zawór dławiący, 1 zawór pojemnościowy, 1 szybki zawór nadmiarowy i 1 rozdzielacz. Dostarczany z 75 m plastikowej rury ø4 i 3 m rury ø6, 10 trójnikami i 10 korkami, a także 1 obcinakiem do rur, instrukcją serwisową i zeszytem ćwiczeń z eksperymentami.
– Pionowa tablica zasilania powietrzem, zawierająca 1 główny przełącznik dźwigniowy, 1 filtr, 2 regulatory ciśnienia z 2 manometrami, 1 grzybek i 3 cyfrowe przyciski 3/2, 1 przełącznik dźwigniowy 5/2 i 1 cyfrowy przycisk 5/2.
Eksperymenty
– Obwody jednocylindrowe z lub bez regulacji prędkości
– Obwody z urządzeniami logicznymi
– Obwody z urządzeniami opóźniającymi
– Pojedyncze lub ciągłe sterowanie sekwencyjne dwoma lub więcej siłownikami
– Obwody ze sterowaniem awaryjnym
– Obwody z pamięcią
