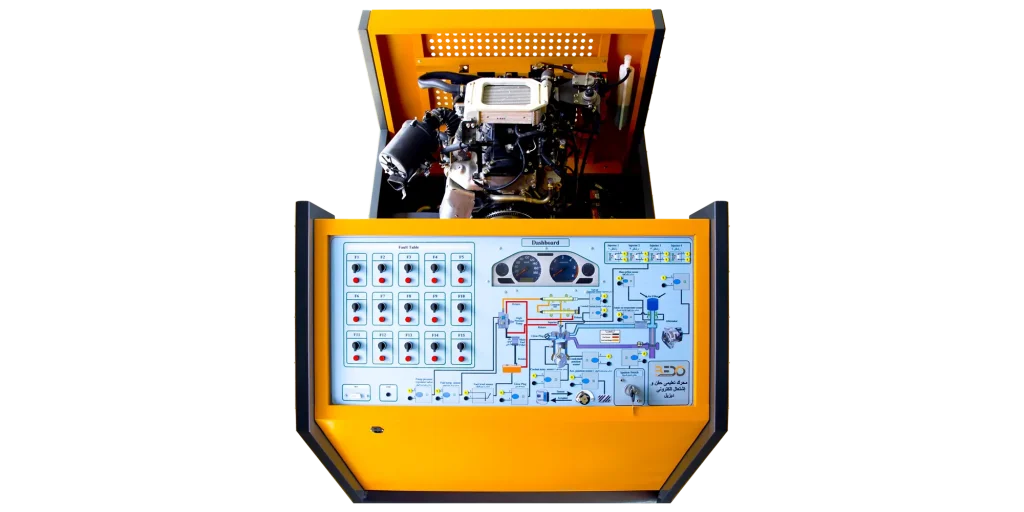

Trenażer silnika wysokoprężnego CRDI (EDE104) zawiera prawdziwy działający silnik wysokoprężny z elektronicznym wtryskiem wraz ze wszystkimi dodatkowymi systemami niezbędnymi do jego działania, w tym układem elektrycznym, układem wtryskowym, układem chłodzenia, układem dolotowym i wydechowym itp. Trenażer pomaga w demonstracji struktury silnika wysokoprężnego z elektronicznym wtryskiem, jego działania i testowania jego wydajności w normalnych i wadliwych warunkach. Dodatkowo, urządzenie jest wyposażone w przełączniki usterek, które symulują 15 najczęstszych usterek pojazdów z silnikiem wysokoprężnym CRDI i zwiększają umiejętności wyszukiwania usterek przez uczestników szkolenia.
Trenażer silników wysokoprężnych z wtryskiem elektronicznym
Dodaj do zapytania
Kod producenta: (EDE104)
Dane techniczne
- Bateria 65 A/H.
- Zbiornik paliwa 30 litrów.
- Wentylator chłodzący 12 V.
- Silnik wysokoprężny 1900 cc
Zakres dostawy
- Trener silników wysokoprężnych z wtryskiem elektronicznym (EDE104)
- Twarda instrukcja obsługi
Opcje
- Oprogramowanie do rozwiązywania problemów Bedo
- Wymagane do działania: PC
- Odnowiony silnik 2500 CC
- Nowy silnik 1900 CC
- Nowy silnik 2500 CC
- Multi-meter
- Oscyloskop
- Urządzenie do diagnostyki usterek
- Zawartość cyfrowa (BI01)
Szczegóły techniczne
- Jednostka edukacyjna wyposażona jest w 4-cylindrowy silnik wysokoprężny z elektronicznym wtryskiem paliwa zamontowany wewnątrz solidnego podwozia.
- Specjalna konstrukcja podwozia trenażera pozwala pomieścić wszystkie układy silnika wysokoprężnego CRDI, a także umożliwia wyraźną obserwację wszystkich tych układów podczas pracy przy jednoczesnym zachowaniu bezpieczeństwa.
- Urządzenie zawiera wszystkie systemy wymagane do pracy silnika wysokoprężnego CRDI, takie jak:
- Bateria
- Obwody elektryczne
- Zbiornik paliwa
- ECU (elektroniczna jednostka sterująca)
- Układ wtrysku paliwa
- Układ chłodzenia
- Układ dolotowy i wydechowy
- Silnik rozrusznika i alternator
- Ręczna skrzynia biegów RWD
- Trener jest domyślnie dostarczany z ręczną skrzynią biegów RWD.
- Urządzenie jest domyślnie dostarczane z silnikiem wysokoprężnym z elektronicznym wtryskiem paliwa 1900 CC.
- Trener posiada duży panel sterowania służący jako łatwy interfejs między systemami samochodu a użytkownikiem.
- Panel sterowania zawiera następujące moduły dla elementów systemu:
- Moduł operacyjny
- Moduł ustawień domyślnych
- Moduł alternatora
- Moduł czujnika masowego przepływu powietrza
- Moduł czujnika temperatury powietrza dolotowego
- Moduł czujnika ciśnienia szyny paliwowej
- Moduł czujnika położenia wału korbowego
- Moduł czujnika położenia wału krzywkowego
- Moduł czujnika położenia AC. moduł czujnika pozycji
- moduł czujnika temperatury płynu chłodzącego
- moduł świecy żarowej
- moduł czujnika poziomu paliwa
- moduł czujnika temperatury paliwa
- moduł zaworu regulatora ciśnienia pompy
- moduł wtryskiwaczy
- Każdy komponent reprezentowany w powyższych modułach jest wyposażony w dedykowane gniazda bezpieczeństwa wewnętrznie połączone z rzeczywistym komponentem, aby umożliwić podłączenie zewnętrznych urządzeń pomiarowych do badania.
- Moduł operacyjny zawiera następujące przełączniki i diody LED:
- Moduł wyłącznika zapłonu
- Wyłącznik awaryjny
- Moduł DLC
- Moduł deski rozdzielczej
- Używając kluczyka w module wyłącznika zapłonu, instruktor będzie mógł uruchomić silnik dokładnie tak, jak dzieje się to w prawdziwych samochodach.
- Realny pedał przyspieszenia jest zintegrowany z panelem sterowania, aby umożliwić zwiększenie prędkości obrotowej silnika.
- Moduły DLC służą do podłączania zewnętrznych urządzeń do diagnostyki usterek.
- Urządzenie jest w stanie symulować 15 usterek układu silnika wysokoprężnego CRDI za pomocą przełączników wstawiania usterek na panelu sterowania.
- Urządzenie edukacyjne jest wyposażone w schemat komponentów silnika benzynowego pokazujący jego wewnętrzne części.
- Tablica rozdzielcza umożliwia kursantowi obserwowanie prędkości samochodu i badanie jego zachowania podczas przyspieszania.
- Stan silnika jest domyślnie odnowiony, gdzie przeszedł kompletny remont i został pomalowany.
- Trener jest zamontowany na czterech wytrzymałych kółkach, które są w stanie unieść ciężar systemu dla lepszej mobilności.
- Kółka są wyposażone w hamulce nożne, które blokują koła i pomagają unieruchomić urządzenie i zapobiec poślizgowi.
Eksperymenty
- Zapoznanie się z budową i działaniem silnika wysokoprężnego CRDI.
- Zapoznanie się ze wszystkimi dodatkowymi systemami w typowym samochodzie z silnikiem wysokoprężnym CRDI.
- Obserwacja, w jaki sposób silnik wysokoprężny CRDI i inne systemy są połączone i połączone ze sobą w celu wykonania wymaganej funkcji.
- Zdobycie umiejętności wyszukiwania usterek w systemie silnika wysokoprężnego CRDI.
- Poznanie funkcji każdego systemu w samochodach z silnikiem wysokoprężnym CRDI.
- Poznanie typu i funkcji każdego czujnika w samochodzie z silnikiem wysokoprężnym CRDI.
- Testowanie zachowania każdego komponentu w systemie w warunkach normalnych i wadliwych oraz porównywanie odczytów w obu przypadkach za pomocą zewnętrznego multimetru lub oscyloskopu.
- Po zrozumieniu systemu uczestnik szkolenia będzie gotowy do zbadania jego typowych usterek przy użyciu poniższych przełączników wstawiania usterek:
- F1: Usterka czujnika położenia wałka rozrządu
- F2: Usterka czujnika położenia wału korbowego
- F3: Usterka czujnika masowego przepływu powietrza
- F4: Usterka czujnika temperatury powietrza dolotowego
- F5: Usterka czujnika temperatury paliwa
- F6: Usterka czujnika temperatury płynu chłodzącego
- F7 : Usterka alternatora
- F8 : Usterka czujnika poziomu paliwa
- F9 : Usterka czujnika ciśnienia szyny paliwowej
- F10 : Usterka świecy żarowej
- F11: Usterka wtryskiwacza 1
- F12: Usterka wtryskiwacza 2
- F13: Usterka wtryskiwacza 3
- F14: Usterka wtryskiwacza 4
- F15: Usterka czujnika Acc. Usterka czujnika położenia
