Trenażer wielopompowy

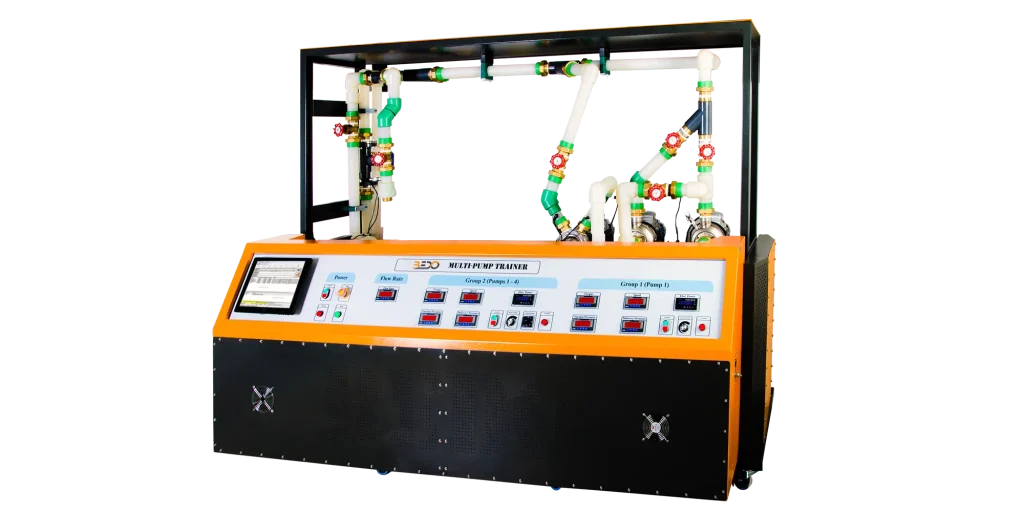

Trenażer wielopompowy

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (FR-007)

Opis produktu – Trenażer wielopompowy

Ta jednostka edukacyjna (FR-007) została zaprojektowana do badania działania różnych typów pomp i badania działania dwóch pomp odśrodkowych w układzie szeregowym i równoległym. Urządzenie jest wyposażone w system akwizycji danych do pomiaru wartości i rysowania krzywej charakterystycznej każdej pompy.

Dane techniczne

  • Pompa odśrodkowa
    • Q max = 33 m3/h
    • H max = 9,5 m
    • Moc = 1,5 KM przy 2850 obr/min
  • Pompa bocznokanałowa.
    • Q max = 7,2 m3/h
    • H max = 22 m
    • Moc = 1. 5 KM przy 1400 obr/min

Zakres dostawy

  • Trener wielu pomp (FR – 007)
  • Twarda kopia instrukcji obsługi
  • Oprogramowanie BEDO

Opcje

Szczegóły techniczne

  • Trenażer składa się z dwóch identycznych pomp odśrodkowych i pompy bocznokanałowej.
  • Trenażer ma wolną pozycję do montażu pompy zewnętrznej, obrót pompy w wolnej pozycji jest odwracalny i regulowany.
  • Każda pompa ma własny 3-fazowy silnik elektryczny.
  • Prędkości obrotowe silników pomp odśrodkowych są regulowane za pomocą przemiennika częstotliwości.
  • Moment obrotowy silników jest mierzony za pomocą konfiguracji dynamometru silników napędowych i czujników obciążenia.
  • Ciśnienia wlotowe i wylotowe pomp są mierzone za pomocą czujników ciśnienia.
  • Prędkość przepływu w systemie jest mierzona za pomocą przepływomierza.
  • Prędkość obrotowa silników jest mierzona i wyświetlana.
  • Cyfrowe wyświetlacze na urządzeniu wskazują zmierzone ciśnienia, natężenie przepływu, moment obrotowy, prędkości obrotowe i moc elektryczną pomp.
  • Oprogramowanie do analizy danych rysuje krzywe charakterystyczne pomp, krzywe systemowe i oblicza sprawność różnych typów pomp.
    Przepływy pomp są kontrolowane przez zawory wlotowe i wylotowe.
  • System akwizycji i analizy danych składa się z systemu akwizycji danych, oprogramowania do analizy danych.
  • Urządzenie zawiera włącznik/wyłącznik i wyłącznik awaryjny.

Doświadczenia

  • Pompa odśrodkowa 1
  • Pompa odśrodkowa 2
  • Pompy odśrodkowe połączone szeregowo
  • Pompy odśrodkowe połączone równolegle
  • Pompa bocznokanałowa Pompa bocznokanałowa

Wymagane do działania

  • Laboratoryjny komputer PC
