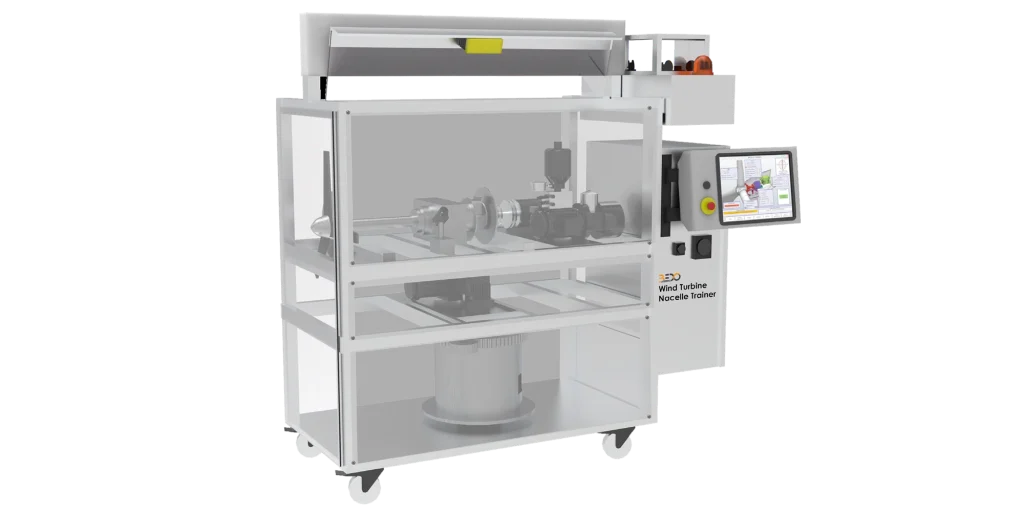

Trener gondoli turbiny wiatrowej

Szczegóły techniczne

• Trenażer gondoli turbiny wiatrowej demonstruje technologię turbin wiatrowych, koncentrując się w szczególności na elemencie gondoli.
• Laboratorium wyposażone jest w zmniejszoną replikę gondoli turbiny wiatrowej, która jest konstrukcją obudowującą górną część wieży turbiny wiatrowej i zawierającą kluczowe elementy turbiny.
• System szkoleniowy gondoli obejmuje różne elementy funkcjonalne, takie jak generator, przekładnia, układy sterowania, układ odchylania oraz inne urządzenia pomocnicze, które zazwyczaj znajdują się w gondoli turbiny wiatrowej.
• Układ obrotu składa się z wieży połączonej z łożyskiem obrotowym, napędzanej silnikiem z przekładnią i napędem o zmiennej częstotliwości.
• Wieża zawiera wskaźnik położenia z 360-stopniowym wskazaniem, umożliwiający wizualną kontrolę położenia gondoli.
• Mechanizm zawiera hamulec hydrauliczny, który blokuje obrót w kierunku wiatru.
• Położenie obrotu jest monitorowane za pomocą enkodera optycznego i czujnika skręcenia kabla.
• Układ napędowy jest zasilany przez silnik z przekładnią umieszczony w pobliżu mechanizmu obrotu.
• Silnik napędza wał główny gondoli o stałym skoku i łopatki za pomocą łańcucha.
• Wał główny przechodzi przez dwa łożyska ślizgowe przed wejściem do skrzyni biegów.
• Wał główny jest wyposażony w mechanizm blokujący wirnik i czujnik prędkości.
• Wał główny jest połączony ze skrzynią biegów za pomocą tarczy skurczowej, podobnej do tych stosowanych w prawdziwej gondoli.
• Trenażer gondoli wykorzystuje przekładnię turbiny wiatrowej do przechodzenia z niskich do wysokich prędkości.
• Przekładnia posiada przydatne funkcje ułatwiające konserwację, w tym przezroczyste szkło umożliwiające obserwację mechanizmu wewnętrznego, wziernik do monitorowania poziomu oleju i uzupełniania, wtyczkę magnetyczną oraz odpowietrznik.
• Wał o dużej prędkości wychodzi z przekładni i napędza czterobiegunowy generator indukcyjny.
• Generator i przekładnia są połączone za pomocą wielotarczowego połączenia odpornego na skręcanie.
• Hamulec hydrauliczny służy do zatrzymania gondoli i zablokowania układu napędowego w pozycji.
• Trenażer gondoli posiada specjalnie zaprojektowany zespół hydrauliczny, który obsługuje dwa hamulce hydrauliczne.
• W zestawie znajdują się manometry, które można podłączyć do wielu miejsc w obwodzie hydraulicznym w celu diagnostyki.
• Ręczne uruchomienie wszystkich zaworów elektromagnetycznych powoduje wyłączenie systemu sterowania.
• Trenażer posiada przezroczystą klatkę na górze, w której znajduje się wiatrowskaz i anemometr do monitorowania prędkości i kierunku wiatru.
• System sterowania zapewnia symulację zarządzaną przez użytkownika, która steruje czujnikami pogodowymi i podejmuje działania na podstawie otrzymanego sygnału.
• Z tyłu gondoli znajduje się panel elektryczny z przezroczystego szkła.
• System zawiera wszystkie elementy niezbędne do działania, w tym styczniki, napędy o zmiennej częstotliwości, wyłączniki, bezpieczniki, zasilacze oraz wejścia/wyjścia.
• Sterownik gondoli znajduje się w komputerze przemysłowym zainstalowanym na ramie symulatora.
• Komputer jest wyposażony w panel dotykowy i obsługuje oprogramowanie BEDO.
• Współpracuje z zdalnymi wejściami/wyjściami w panelu elektrycznym w celu sterowania i monitorowania systemu.
