Trener sterowania prędkością silnika DC to urządzenie stacjonarne, które oferuje jedno z najważniejszych zastosowań przemysłowych regulatorów PID (proporcjonalno-całkująco-pochodnych), czyli sterowanie prędkością silnika DC. Trenażer pozwala uczestnikom szkolenia regulować i kontrolować prędkość elektrycznego silnika prądu stałego za pomocą regulatora PID. Trenażer ma na celu zademonstrowanie zasad i funkcji regulatora PID, wpływu manipulowania zmiennymi regulatora na system sterowania, a także ograniczeń każdego systemu sterowania (P, PI & PID).
Trener kontroli prędkości silnika DC
Dodaj do zapytania
Kod producenta: (MPC102)
Dane techniczne
- Brushed DC Motor
- Pobór mocy: 209 W
- Nominalny moment obrotowy: 290 mNm
- Nominalna prędkość obrotowa: 2500 obr/min
- Indukcyjny czujnik zbliżeniowy
- Metalowy czujnik
- Częstotliwość: 350 Hz
- Odległość ustawienia: 0: 3. 5 mm
Zakres dostawy
- Trener kontroli prędkości silnika DC (MPC102)
- Twarda kopia instrukcji obsługi
- Oprogramowanie BEDO
Wymagane do działania
- Laboratoryjny komputer PC
Opcje
Szczegóły techniczne
- Jednostka edukacyjna zawiera konfigurację systemu kontroli prędkości silnika DC z wykorzystaniem regulatora PID do badania i badania jego działania.
- Trener zapewnia szeroki zakres eksperymentów w celu zbadania wpływu różnych parametrów regulatora (P, PI, PID) i ich wpływu na odpowiedź systemu w pętli zamkniętej.

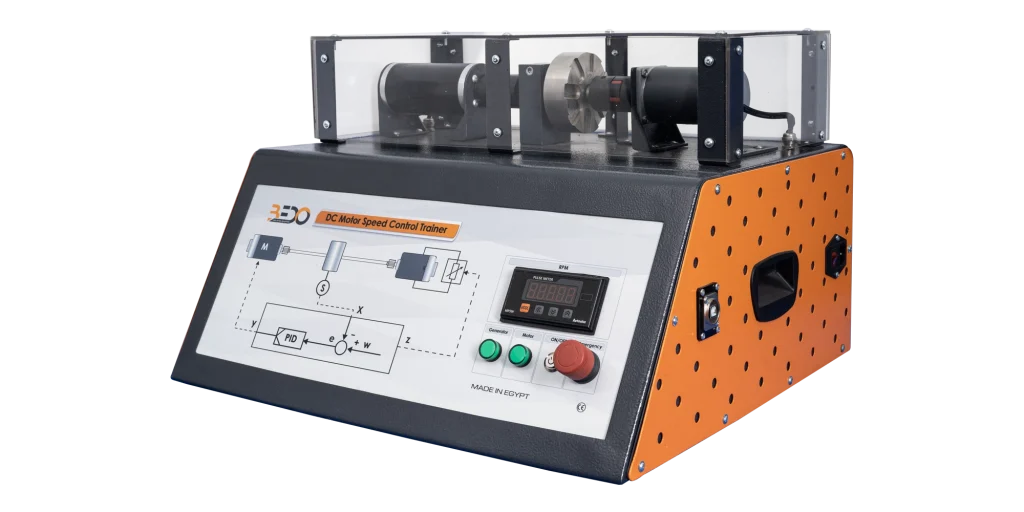

- Na panelu przednim urządzenia wydrukowany jest schemat procesu systemu z głównymi elementami sterowania, takimi jak: zmienna sterowana, źródło zakłóceń, element pomiarowy i jego sprzężenie zwrotne, regulator PID i końcowy element sterujący (siłownik).
- System składa się z silnika prądu stałego (wał z kołem zamachowym), indukcyjnego czujnika zbliżeniowego, generatora i jednostki operacyjnej.
- Prędkość silnika prądu stałego reprezentuje zmienną kontrolowaną, która jest mierzona przez indukcyjny czujnik zbliżeniowy w celu dostarczenia sygnału wyjściowego jako sprzężenia zwrotnego w układzie zamkniętej pętli.
- Obciążenia rezystancyjne są podłączone jako obciążenie do generatora, dzięki czemu można wpływać na prędkość wału.
- Generator zapewnia różne wartości obciążenia w celu zbadania wpływu zmiennych zakłócających
- System jest dostarczany z oprogramowaniem do monitorowania, rejestrowania i kontrolowania procesu, a także do zmiany ustawień procesu podczas eksperymentowania z różnymi systemami sterowania.
- Trener zawiera cyfrowy wyświetlacz, który zapewnia dokładny odczyt prędkości mierzonych przez bardzo czuły czujnik zbliżeniowy.
- Oprogramowanie służy do wizualizacji głównych różnic w krzywej odpowiedzi systemu ze względu na zmianę wzmocnień sterowania P, I i D oraz do badania wpływu każdego wzmocnienia na odpowiedź systemu.
- Parametry systemu mogą być natychmiast wyświetlane na komputerze laboratoryjnym (brak w zestawie) za pomocą gniazda USB i oprogramowania do akwizycji danych.
- Urządzenie jest wyposażone w dwie diody LED wskazujące stan pracy silnika i generatora, a także przełącznik ON/OFF i przycisk awaryjny.
- Urządzenie jest wyposażone w dwa uchwyty ułatwiające przenoszenie.
- Trener jest dostarczany z akrylową pokrywą zapewniającą bezpieczeństwo i ochronę, a także odporność na zarysowania i zużycie.
Eksperymenty
- Zapoznanie się z typami i funkcjami różnych systemów sterowania
- Badanie obwodu otwartej pętli
- Badanie obwodu zamkniętej pętli
- Demonstracja różnych typów regulatorów PID używanych do sterowania prędkością silnika DC:
- Regulator P
- Regulator PI
- Regulator PID
