Name: Trener kontroli procesów ciśnieniowych
Brand: Bedo

Opis produktu – Trener kontroli procesów ciśnieniowych

Trener kontroli procesu ciśnienia jest urządzeniem stacjonarnym, które oferuje jedno z najważniejszych zastosowań przemysłowych regulatorów PID (proporcjonalno-całkująco-pochodnych), jakim jest kontrola ciśnienia. Trenażer pozwala uczestnikom szkolenia regulować i kontrolować ciśnienie powietrza w układzie zamkniętym za pomocą regulatora PID. Trener ma na celu zademonstrowanie zasad i funkcji regulatora PID, wpływu manipulowania zmiennymi regulatora na system sterowania, a także ograniczeń każdego systemu sterowania (P, PI & PID).

Dane techniczne

Pompa membranowa
- Ciśnienie wyjściowe: 0,8 bar
Zbiornik ciśnieniowy
- Zawartość: 0,6 litra
- Ciśnienie robocze: 1 bar
Zawór elektromagnetyczny
- Kvs: 1,1 m3/h
- Rozmiar portu: ½ cala
Czujnik ciśnienia
- Wartość pomiarowa: 0 …. 1,6 bar
- Prąd roboczy: 4 …. 20mA
Czujnik ciśnienia
- Wartość pomiarowa: 0 …. 1. 6 bar

Zakres dostawy

Trenażer kontroli procesu ciśnienia (MPC100)
Twarda kopia instrukcji obsługi
Oprogramowanie BEDO

Wymagane do działania

Komputer laboratoryjny

Opcje

- Zawartość cyfrowa (BI01)

Szczegóły techniczne

Jednostka edukacyjna zawiera przemysłowy proces kontroli ciśnienia z wykorzystaniem regulatora PID w celu zbadania jego działania.
Trener zapewnia szeroki zakres eksperymentów w celu zbadania wpływu różnych parametrów regulatora (P, PI, PID) i ich wpływu na odpowiedź systemu w pętli zamkniętej.

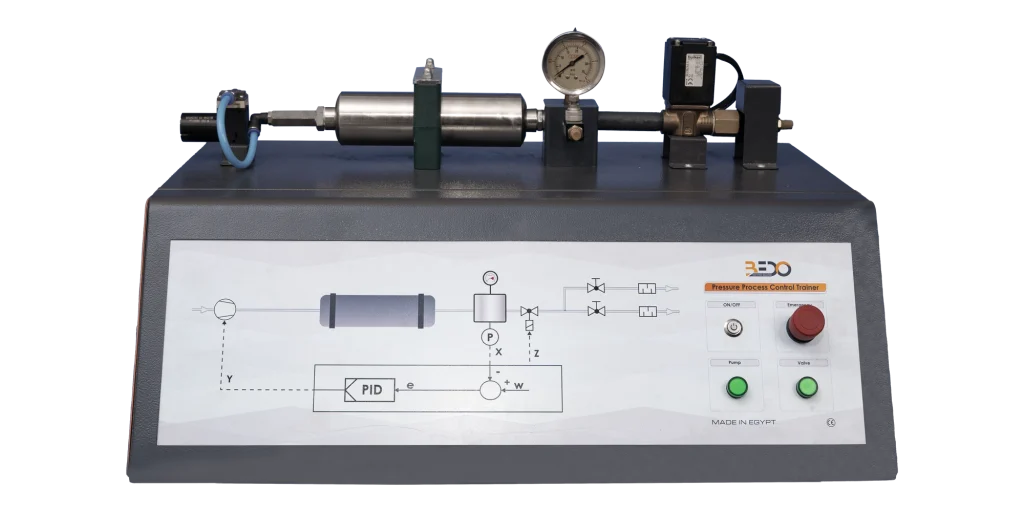

Nadrukowany na panelu przednim urządzenia schemat procesu systemu zawiera główne elementy sterujące, takie jak: kontrolowana zmienna, źródło zakłóceń, element pomiarowy i jego sprzężenie zwrotne, regulator PID i końcowy element sterujący (siłownik).

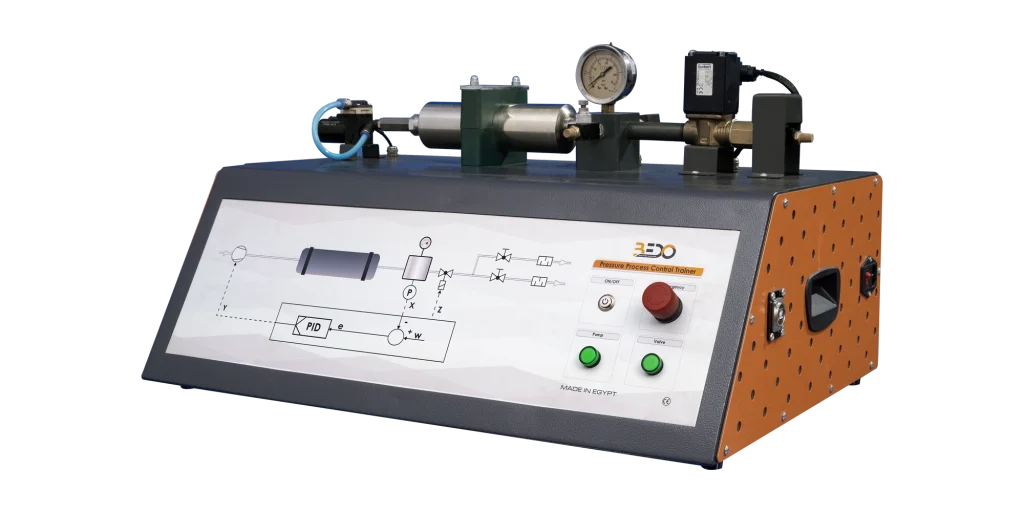

Proces systemu składa się z pompy membranowej, zbiornika ciśnieniowego, manometru, czujnika ciśnienia, zaworu iglicowego, proporcjonalnego zaworu elektromagnetycznego i jednostki operacyjnej.
Ciśnienie wewnątrz zbiornika ciśnieniowego reprezentuje element kontrolowany przez system.
Ciśnienie w zbiorniku powietrza jest mierzone za pomocą czujnika ciśnienia, aby dać sygnał wyjściowy jako sprzężenie zwrotne w systemie zamkniętej pętli.
Miernik ciśnienia służy do wyświetlania ciśnienia powietrza mierzonego przez bardzo czuły czujnik ciśnienia, a także do monitorowania wydajności parametrów systemu.
– Zawór iglicowy dostarczony z trenażerem działa jako źródło zakłóceń, uczestnicy szkolenia mogą ustawić jego wartość ręcznie, aby zbadać wpływ zmiennych zakłócających na reakcję pompy.
– Proporcjonalny zawór elektromagnetyczny działa jako siłownik z pompą, aby zarządzać ustawioną wartością poprzez otwieranie i zamykanie systemu.

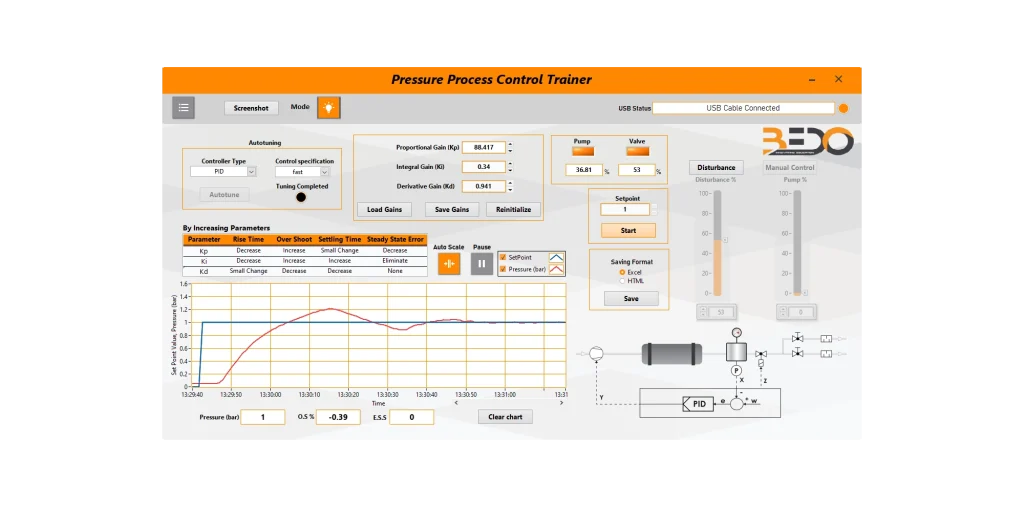

– System jest dostarczany z oprogramowaniem do monitorowania, rejestrowania i sterowania procesem, a także do zmiany ustawień procesu podczas eksperymentowania z różnymi systemami sterowania.
– Oprogramowanie służy do wizualizacji głównych różnic krzywej odpowiedzi systemu ze względu na zmianę wzmocnień sterowania P, I i D oraz do badania wpływu każdego wzmocnienia na odpowiedź systemu.
Parametry procesu mogą być natychmiast wyświetlane na komputerze laboratoryjnym (brak w zestawie) za pomocą gniazda USB & oprogramowanie do akwizycji danych.
Urządzenie jest dostarczane z dwiema diodami LED wskazującymi stan pracy pompy i zaworu, oprócz przełącznika ON/OFF i przycisku awaryjnego.
Urządzenie jest wyposażone w dwa uchwyty ułatwiające mobilność.

Doświadczenia

Demonstracja różnych typów regulatorów PID używanych do sterowania ciśnieniem powietrza:
- P – regulator
- PI – regulator
- PID – regulator
Badanie obwodu otwartej pętli
Zapoznanie się z typami i funkcjami różnych systemów sterowania
Badanie obwodu zamkniętej pętli
