Name: Trener kontroli procesów przepływu
Brand: Bedo

Opis produktu – Trener kontroli procesów przepływu

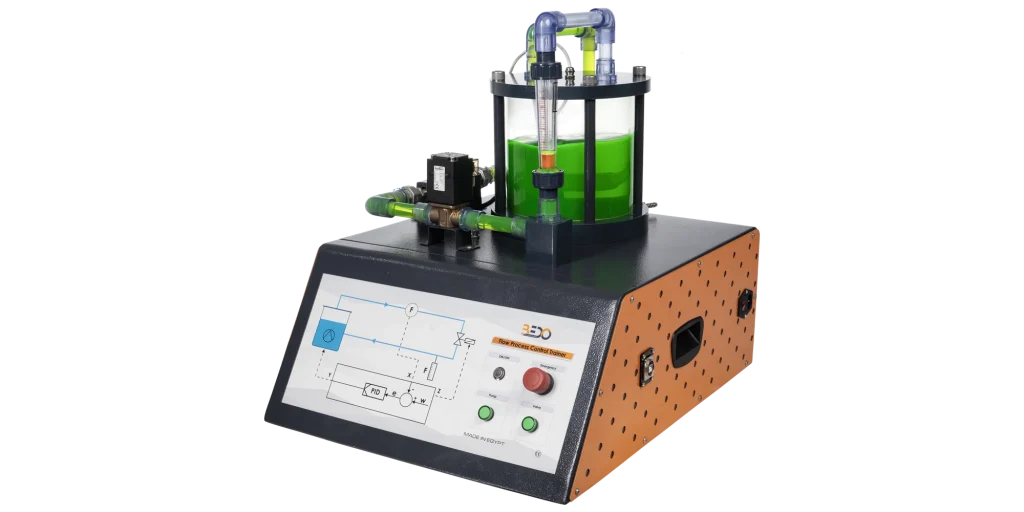

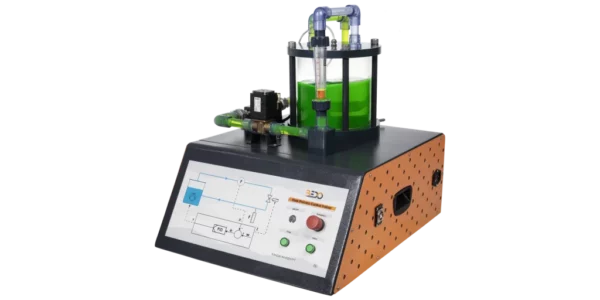

Trener sterowania procesem przepływu to urządzenie stacjonarne, które oferuje jedno z najważniejszych zastosowań przemysłowych regulatorów PID (proporcjonalno-całkująco-pochodnych), jakim jest sterowanie przepływem. Trenażer pozwala uczestnikom szkolenia regulować i kontrolować przepływ strumienia za pomocą regulatora PID. Trenażer ma na celu zademonstrowanie zasad i funkcji regulatora PID, wpływu manipulowania zmiennymi regulatora na system sterowania, a także ograniczeń każdego systemu sterowania (P, PI & PID).

Dane techniczne

Zbiornik
- Pojemność: 7 litrów
- Materiał: akryl
Pompa
- Napięcie: 12 V, DC
- Przepływ: 10 L/min
- Ciśnienie: 0,5 bar
Czujnik przepływomierza turbinowego
- Zakres przepływu: 0,3-6 L/min
Zawór proporcjonalny
- Przepływ: 1. 1 m3/h
- Rozmiar portu: ½ cala
Rotametr
- Zakres przepływu: 25-250 L/h

Zakres dostawy

Trener sterowania procesem przepływu (MPC105)
Twarda instrukcja obsługi
Oprogramowanie BEDO

Wymagania eksploatacyjne

Laboratoryjny komputer PC

Opcje

Szczegóły techniczne

Jednostka edukacyjna zawiera przemysłowy proces kontroli poziomu przy użyciu regulatora PID w celu zbadania i zbadania jego działania.
Trener zapewnia szeroki zakres eksperymentów w celu zbadania wpływu różnych parametrów regulatora (P, PI, PID) i ich wpływu na odpowiedź systemu w pętli zamkniętej.

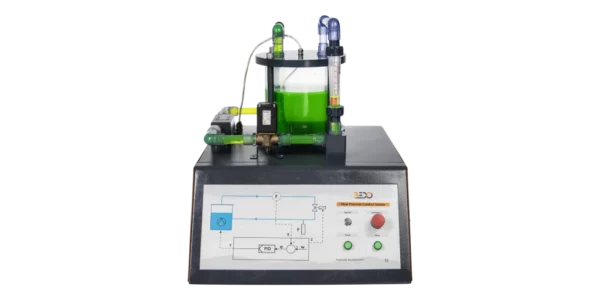

Nadrukowany na panelu przednim urządzenia schemat procesu systemu zawiera główne elementy sterujące, takie jak: kontrolowana zmienna, źródło zakłóceń, element pomiarowy i jego sprzężenie zwrotne, regulator PID i końcowy element sterujący (siłownik).

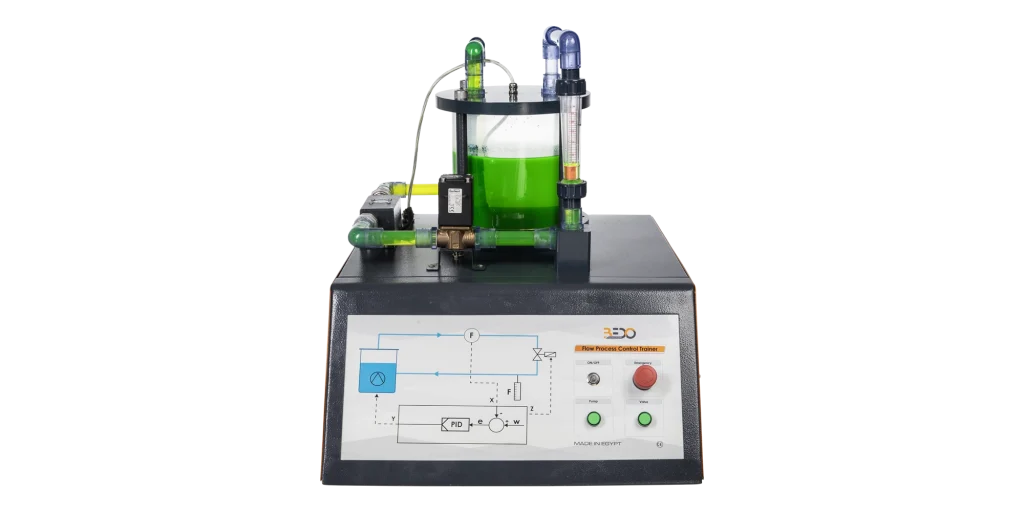

Proces systemu składa się z jednego zbiornika, pompy, dwóch elementów pomiarowych przepływu i zaworu proporcjonalnego.
Zbiornik i rury są wykonane z przezroczystego materiału, aby zapewnić lepszą obserwację procesu.
Pompa służy głównie do dostarczania wody przez rury.
Pompa działa również jako siłownik, który reaguje na sygnały otrzymywane z regulatora PID w celu wyeliminowania błędów systemu, a także utrzymania stabilności systemu.
Dołączony zawór proporcjonalny służy do wprowadzania zakłóceń do systemu poprzez zmianę wielkości przepływu.
Czujnik przepływu jest dołączony do pomiaru natężenia przepływu cieczy do zbiornika.
Rotametr jest dostarczany do pętli sterowania, aby zapewnić dokładność odczytów czujnika przepływu.

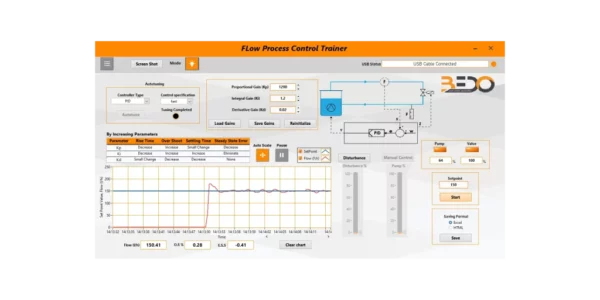

System jest dostarczany z oprogramowaniem do monitorowania, rejestrowania i kontrolowania procesu, a także do zmiany ustawień procesu podczas eksperymentowania z różnymi systemami sterowania.

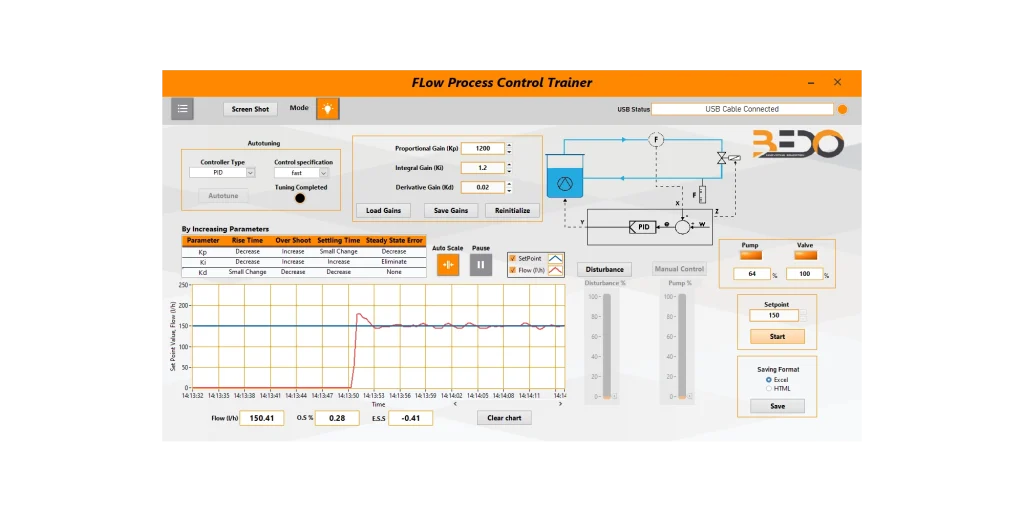

Oprogramowanie umożliwia uczestnikom szkolenia wizualizację głównych różnic krzywej odpowiedzi systemu ze względu na zmianę wzmocnień sterowania P, I i D oraz badanie wpływu każdego wzmocnienia na odpowiedź systemu.
Parametry procesu mogą być natychmiast wyświetlane na komputerze laboratoryjnym (brak w zestawie) za pomocą gniazda USB i oprogramowania do akwizycji danych.
Urządzenie jest dostarczane z dwiema diodami LED wskazującymi stan pracy pompy i zaworu, oprócz przełącznika ON/OFF i przycisku awaryjnego.
Urządzenie jest wyposażone w dwa uchwyty ułatwiające mobilność.

Eksperymenty

Zapoznanie się z typami i funkcjami różnych systemów sterowania
Badanie obwodu otwartej pętli
Badanie obwodu zamkniętej pętli
Demonstracja różnych typów regulatorów PID używanych do sterowania przepływem cieczy:
- Regulator P
- Regulator PI
- Regulator PID
