Opis

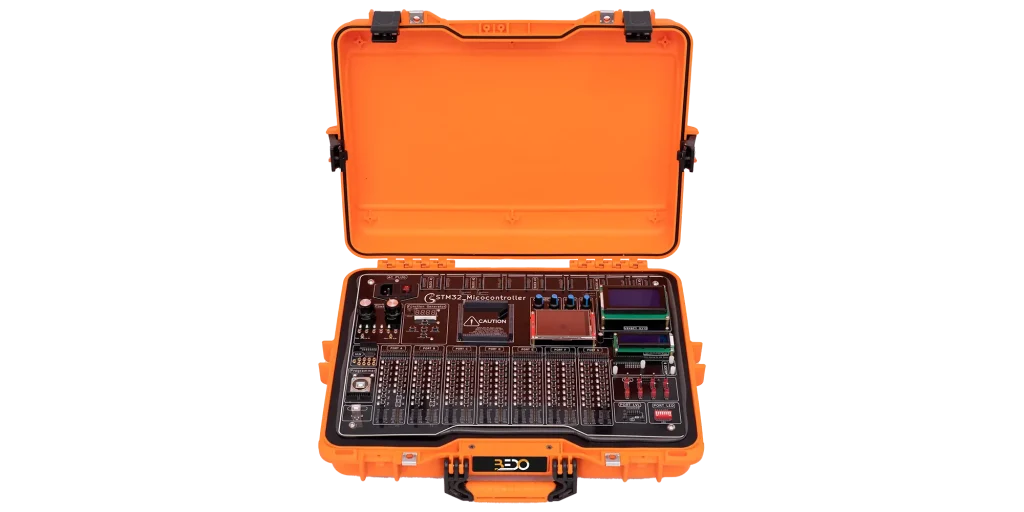

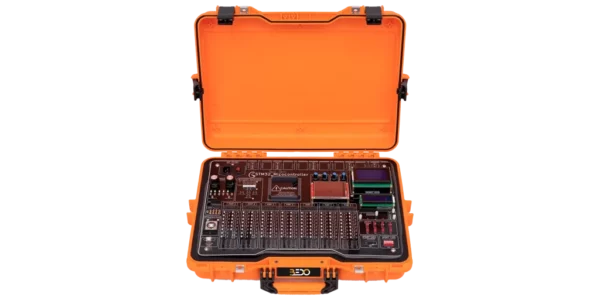

Zestaw mikrokontrolera to zestaw laboratoryjny, który ma na celu zapoznanie uczestnika szkolenia z różnymi komponentami mikrokontrolera i połączeniami. Zestaw został zaprojektowany w formie lekkiej przenośnej plastikowej obudowy wyposażonej w prawdziwy mikrokontroler i różne komponenty elektroniczne związane z jego funkcjami, aby umożliwić szeroki zakres eksperymentów. Zestaw bazuje na mikrokontrolerze ARM STM32 (urządzenia STM32 ARM Cortex-M3 i Cortex-M4, M7, M0) z mikrokontrolerem STM32F407 w zestawie jako głównym mikrokontrolerem. Zestaw zapewnia dużą liczbę modułów interfejsu z przełącznikami konfiguracyjnymi, które otwierają szeroki zakres eksperymentów. Dzięki debuggerowi/programatorowi In-Circuit, wystarczy tylko kabel USB do komputera laboratoryjnego, bez dodatkowych komponentów sprzętowych do zastosowania kodów programowania. Łatwy w użyciu i przyjazny zestaw.
Zakres dostawy
- Trener mikrokontrolera ARM STM32 (EMB105)
- Zestaw główny (EMB105.01)
- Mikrokontroler (EMB105.01. 01)
- Komunikacja typu A (EMB105.01.02)
- Zestaw siłowników typu A (EMB105.01.03)
- Zestaw czujników typu A (EMB105.01.04)
- Moduły wtykowe typu B (EMB105.01. 05)
- Oprogramowanie
- Próbki kodów
- Kabel USB A do B
- Kabel RS232
- Twarda instrukcja obsługi
Wymagane do działania
Dane techniczne
Trenażer mikrokontrolerów STM32 ARM składa się z
- Wbudowanego programatora / debuggera ST-Link (dostęp przez port USB z diodami LED wskazującymi)
- Mikrokontrolery obsługiwane jako pojedyncze moduły podłączane do zestawu (domyślny moduł wtykowy z zestawem »STM32F407 SMD Module«).
- Trener obsługuje również te rodziny mikrokontrolerów STM32 ARM Cortex-M0 (STM32F103C8), STM32 ARM Cortex-M7 (STM32F7), Urządzenia
- Zintegrowany moduł stałego zasilania DC:
+ 3.3V, +5V, +12V, -5V, -12V (zabezpieczone bezpiecznikami) ze wskaźnikami LED – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
- Zintegrowany moduł zmiennego zasilania DC: +1.25vdc do +5vdc lub -1. 25vdc do
– 5vdc (zabezpieczony bezpiecznikiem) ze wskaźnikami LED
– dostęp przez gniazda 2mm (dla modułów zewnętrznych)
- 8 przełączników cyfrowych
- Zintegrowany generator impulsów od 10 Hz : 2Hz : 1kHz
- Rezystor podciągający i obniżający dla każdego pinu mikrokontrolera (do wyboru pomiędzy (pull-up, floating, pull-down)
- Dioda sygnalizacyjna dla każdego pinu mikrokontrolera
- Przycisk dla każdego pinu mikrokontrolera (do wyboru sygnał VCC lub GND)
- Przełączniki dip switch do konfiguracji portów i/o mikrokontrolera
- Grupy pinów męskich/żeńskich dla każdego portu mikrokontrolera do połączeń zewnętrznych
- IDE programistyczne: Obsługuje zintegrowane środowisko programistyczne STM32CubeIDE i mikroC for arm
- Zawiera gotowe do uruchomienia kody dla wszystkich dołączonych komponentów trenera z STM32CubeIDE
- 1 X gniazdo źródła zasilania ac (zabezpieczone bezpiecznikiem) z przełącznikiem ON/OFF
Główny kod KIt : (EMB105. 01)
- Mikrokontroler (EMB105.01.01)
- STM32 ARM Cortex-M0 (STM32F103C8)(EMB105.01.01.01)
- STM32 ARM Cortex-M7 ( STM32F7 ) (EMB105. 01.01.02)
- STM32 ARM Cortex-M4 (STM32F407) (EMB105.01.01.03)
- Type A Communiction Kit (EMB105.01. 02)
- 1 X UART do interfejsu USB typu A plug-in module
- 1 X RS232 interfejs typu A plug-in module
- 1 X Ethernet typu A plug-in module pozwala na tworzenie aplikacji ethernetowych.
- 1 X Moduł audio typu A
- 1 X Karta microSD typu A
- 1 X Ekran dotykowy TFT umożliwia tworzenie aplikacji multimedialnych
- 1 X (2 x 16 LCD) kontrast regulowany potencjometrem
- 1 X (64 x 128 GLCD) kontrast regulowany potencjometrem
- 1 X I2C EEPROM typu A moduł typu A ACtuator KIt (EMB105. 01. 03)
- 1 X siedmiosegmentowy moduł wtykowy typu A
- 1 x brzęczyk piezoelektryczny moduł wtykowy typu A
- 1 X głośnik moduł wtykowy typu A
- 1 x moduł wtykowy typu A
- 1 x interfejs silnika krokowego poprzez ULN2803
- Czujniki typu A KIt (EMB105.01. 04)
- 2 x potencjometry do symulacji analogowego wejścia/wyjścia do mikrokontrolera
- 5 X uchwyt modułów wtykowych typu A (dla modułów wtykowych typu A)
- moduły wtykowe typu B (EMB105.01. 05)
- 1 X Uchwyt na moduły wtykowe typu B (dla modułów wtykowych typu B)
- 1 x gniazdo USB typu B (do programowania/debugowania) z diodami LED stanu
- 1 x gniazdo USB typu B (do bezpośredniego połączenia USB)
