Trener pomiaru przepływu

Opis

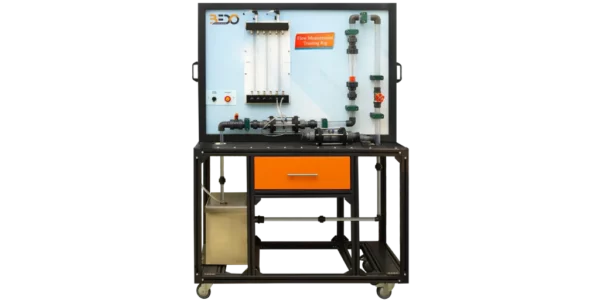

Trener pomiaru przepływu został zaprojektowany, aby umożliwić uczestnikom szkolenia zapoznanie się z najpopularniejszymi typami urządzeń do pomiaru przepływu wykorzystywanych w zastosowaniach przemysłowych poprzez cykl zamkniętej pętli, który obejmuje pompę zatapialną, zawory regulacyjne, urządzenia do pomiaru przepływu i wyświetlania. Trenażer umożliwia pomiar różnicy ciśnień spowodowanej przez różne typy przepływomierzy oraz pomiar współczynników przepływu tych przepływomierzy.

Dane techniczne

Panel manometryczny do wody
- 6 rurek: 390 mm WC
Rotametr: 0. 6-6 m3/h
Pompa zatapialna
- H max= 4 m
- 100 e
- Q max= 4500 L/H

Zakres dostawy

Trener pomiaru przepływu (MMS112)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01).

Szczegóły techniczne

Trenażer posiada zamknięty obieg wody, który zawiera wszystkie komponenty i złącza potrzebne do eksperymentów.
Obieg wody zawiera zbiornik wody z pompą zanurzeniową, zawór regulacji natężenia przepływu, zawór odcinający i elementy orurowania.
Dołączone urządzenia do pomiaru przepływu to :
- Przepływomierz płytkowy
- Przepływomierz dyszowy
- Przepływomierz rurkowy Venturiego
- Rotametr
Do eksperymentów można przymocować tylko jedno urządzenie do pomiaru przepływu.
Kiedy pompa jest włączona, woda przepływa przez zawór sterujący do rotametru i przepływa przez testowane urządzenie do pomiaru przepływu.
Rotametr jest urządzeniem służącym do pomiaru natężenia przepływu.
Zawór sterujący służy do regulacji natężenia przepływu wody wypływającej z pompy, aż do osiągnięcia referencyjnego natężenia przepływu.
Różnica ciśnień między dwiema stronami urządzenia pomiarowego jest mierzona za pomocą dostarczonego manometru z 6 rurkami.
Wykorzystując zmierzoną różnicę ciśnień, uczeń będzie w stanie obliczyć natężenie przepływu przez testowane urządzenie pomiarowe za pomocą równania Bernoulliego.
Moduły przepływu systemu i elementy rurociągów są wykonane z przezroczystego materiału dla lepszej obserwacji procesu.
Trener jest dostarczany z przełącznikiem pracy pompy i wyłącznikiem awaryjnym.

Eksperymenty

Wprowadzenie uczestnika szkolenia w zasadę działania różnych urządzeń do pomiaru przepływu, takich jak:
- Przepływomierz płytkowy
- Pitot Tube
- Przepływomierz rurkowy Venturiego
Pomiar różnicy ciśnień za pomocą manometru w połączeniu z różnymi urządzeniami do pomiaru przepływu.
Kalibracja rotametru.
Pomiar współczynnika przepływu różnych modułów eksperymentalnych.
