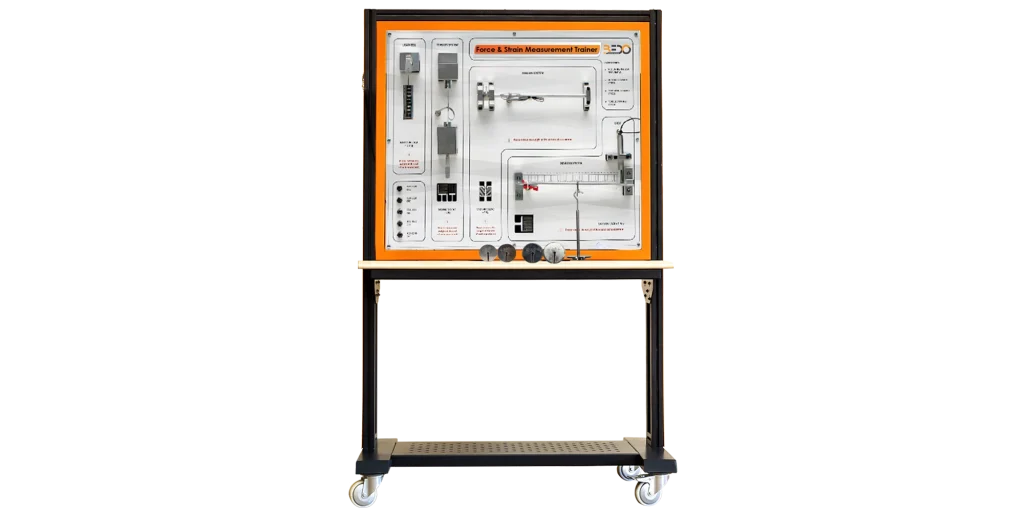

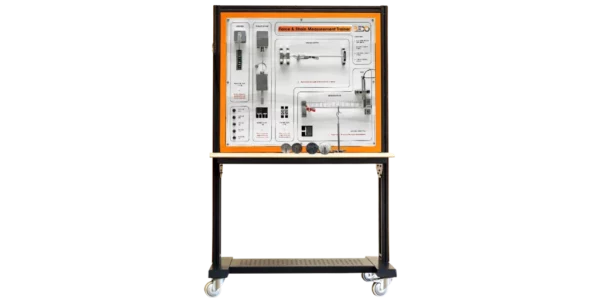

Trener pomiaru siły i odkształcenia

Opis

Trener do pomiaru odkształcenia i siły jest idealnym narzędziem do wprowadzenia studentów w tajniki pomiarów tensometrycznych. Wprowadza zasadę działania tensometrów i metody konwersji między surowymi danymi elektronicznymi a odkształceniem i siłą.

Dane techniczne

- Skręcanie:
  - Materiał wału: aluminium, stal, miedź
  - Mierniki naprężenia: 350 Ω, 4 przewody
  - Maksymalne obciążenie: 5,0 kg
- Zginanie:
  - Materiał belki: Aluminium, stal, miedź
  - Mierniki naprężenia: 350 Ω, 2 przewody
  - Maksymalne obciążenie: 0,5 Kg
- Rozciąganie:
  - Materiał próbki: Aluminium, stal, miedź
  - Mierniki naprężenia: 350 Ω, 4 przewody
  - Maksymalne obciążenie: 5,0 Kg.
- LVDT:
  - Liniowość: <0,2% FSO
  - Wzbudzenie: 3 ± 1 Vrms
  - Częstotliwość wzbudzenia: 5 ± 0,5 kHz
  - Stopień ochrony: IP67

Obciążenie ogniwa:

- Dane wyjściowe: 1,0 ± 0,1 mV/V
- Zerowy balans: 0 ±0,05 mV/V
- Wzbudzenie: 10 V
- Odporność wejściowa: 400 Ω
- Odporność wyjścia: 350 Ω
- Materiał: Anodowane aluminium
- Maksymalne obciążenie: 3 Kg

Zakres dostawy

Trener do pomiaru siły i naprężenia (MMS116)
Oprogramowanie BEDO
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01).

Szczegóły techniczne

Trenażer jest używany do testowania rozciągania, skręcania i zginania w celu zilustrowania działania tensometrów oporowych i metod pomiaru odkształceń w różnych strukturach. Może być używany do demonstracji modułu Youngsa i współczynnika Poissonsa.
Zawiera wszystkie wymagane próbki i czujniki do pomiaru siły i odkształcenia w systemie zginania, skręcania i rozciągania
Studenci będą mogli obliczyć i przetestować odkształcenia w różnych metalach i znaleźć ich wartości modułu Youngsa. System rozciągania również znajduje i udowadnia współczynnik Poissonsa dla naprężeń rozciągających i ściskających w metalach
System zginania wykorzystuje mierniki do bezpośredniego pomiaru naprężeń rozciągających i ściskających.
System skręcania pokazuje zastosowanie mierników naprężeń ścinających/ściskających. System rozciągania pokazuje użycie dwóch mierników pod kątem prostym.
Uczniowie dowiedzą się, jak podłączyć czujniki typu mostkowego, odkształcenie przy zginaniu, skręcaniu i rozciąganiu, pomiar siły za pomocą ogniw obciążnikowych i pomiary za pomocą LVDT, …itp.
Trener zawiera : Tensometr, ogniwo obciążnikowe, wagi, czujnik położenia LVD, próbki aluminiowe do testowania.
Oprogramowanie jest dostarczane wraz z trenażerem.
Oprogramowanie jest przyjazne dla użytkownika z łatwym w użyciu interfejsem.
Wbudowane funkcje bezpieczeństwa i ograniczenia są zawarte w oprogramowaniu.
Uczestnicy szkolenia mogą korzystać z oprogramowania do wykonywania różnych wymagań

Eksperymenty

Porównanie różnych systemów pomiaru odkształceń i sposobu, w jaki mogą one mierzyć siłę
Odkształcenia i naprężenia w układzie zginającym
Odkształcenia i naprężenia w układzie skręcającym
Odkształcenia i naprężenia w układzie rozciągającym, Współczynnik Poissona i moduł Youngsa
Odkształcenia i naprężenia rozciągające w różnych materiałach oraz porównanie współczynnika Poissona i modułu Youngsa.
