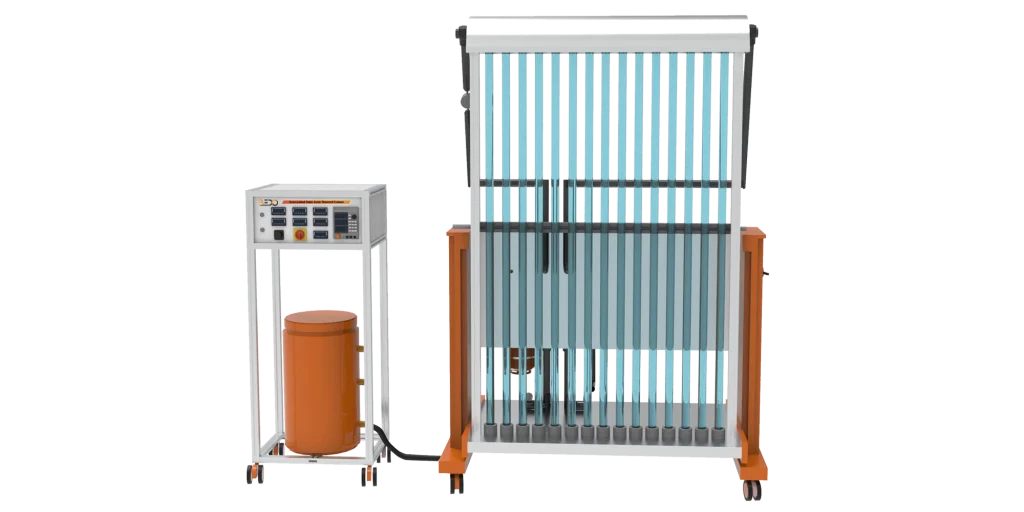

Trener termiczny solarny z rurą próżniową

Specyfikacja – Trener termiczny solarny z rurą próżniową

Szczegóły techniczne

• Studenci mogą zbadać podstawy energii cieplnej i sposób jej wytwarzania, magazynowania i dostarczania za pomocą systemu szkoleniowego. Studenci zdobywają wiedzę na temat tego, jak montować części systemu, uruchamiać system i mierzyć różne wielkości, takie jak ciśnienie, temperatura i natężenie przepływu.
• W kolektorze próżniowym instruktor pokazuje, w jaki sposób energia słoneczna jest przekształcana w ciepło.
• Trener umożliwia studentom przekształcanie energii słonecznej w ciepło za pomocą współczesnego kolektora próżniowego.
• Trener może być używany do wytwarzania ciepłej wody użytkowej, a także ciepłej wody użytkowej w połączeniu z ogrzewaniem pomieszczeń.
• System bada, w jaki sposób kolektor próżniowy działa i pracuje.
  Regulowany kąt nachylenia kolektora i selektywna powłoka trenera.
• Dla instruktora udostępniono stację cyrkulacji słonecznej z pompą, zbiornikiem wyrównawczym i zaworem bezpieczeństwa.
• Kolektory próżniowe osiągają znacznie wyższe temperatury robocze w porównaniu do prostych kolektorów płaskich ze względu na niższe straty cieplne.
• Połączenia rurowe dla płynu przenoszącego ciepło są łatwe do wykonania i zmiany dzięki szybkozłączom.
• System szkoleniowy składa się z elementów sterujących i narzędzi pomiarowych.
• System treningowy jest wyposażony w źródło światła, co pozwala na korzystanie z systemu w pomieszczeniach, ponieważ źródło światła będzie generować energię zamiast słońca.
• Zbiornik na wodę z jednostką cyrkulacyjną, który jest dołączony do systemu treningowego.
• System treningowy obejmuje grzałkę elektryczną jako pomocniczy system grzewczy.
• Proces roboczy opiera się na następujących krokach:
• Woda (płyn przenoszący ciepło) przepływa przez rurę kolektorową.
• Woda jest kierowana w stronę miedzianej rury w kształcie litery U, która jest otoczona rurą próżniową.
• Płyn przenoszący ciepło pochłania energię światła słonecznego, gdy przechodzi przez rurę w kształcie litery U.
• Te rury cieplne wykorzystują otwartą rurę próżniową. Woda faktycznie wypełnia wewnętrzną rurę próżniową i jest ogrzewana wewnętrznie przez słońce (podobnie jak ciecz w termosie).
• Ciepła woda jest lżejsza od zimnej wody i unosi się do góry rury, gdzie wypełnia kolektor.

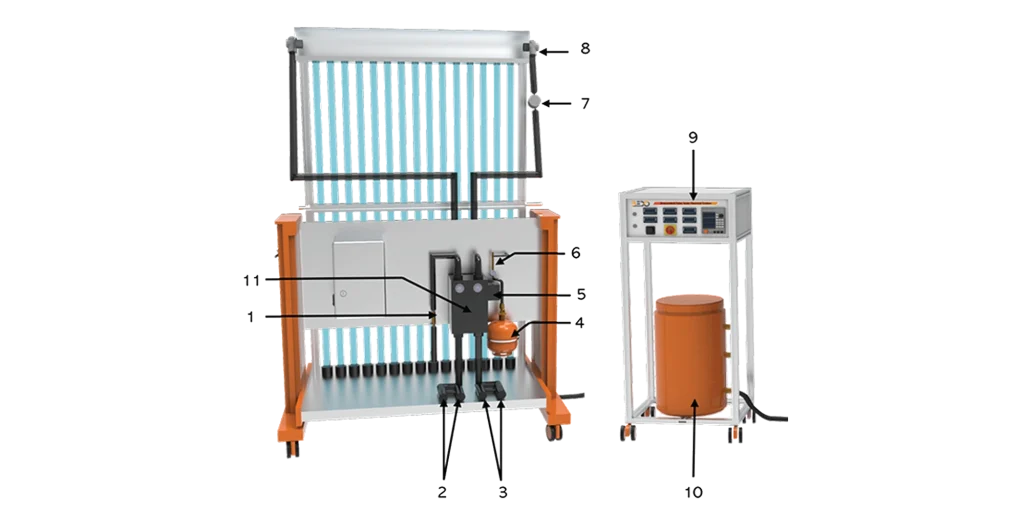

• Kolektor rurowy próżniowy składa się z następujących głównych elementów:
  • Czujnik ciśnienia.
  • Zawór odcinający.
  • Złącza do ciepłej wody.
  • Złącza do zimnej wody.
  • Naczynie wzbiorcze membranowe.
  • Pompa obiegowa.
  • Zawór bezpieczeństwa.
  • Separator pęcherzyków.
  • Czujnik przepływu.
  • Czujnik temperatury.
  • Zawór odpowietrzający.
• System szkoleniowy obejmuje sprzęt i oprogramowanie do akwizycji danych, które umożliwiają monitorowanie i analizę wydajności systemu.
• Panel sterowania, który ma wyposażenie do wyświetlania cyfrowego i sterowania temperaturą, przepływem cieczy i pompami.

Dane techniczne

• Kolektor
  • Powierzchnia całkowita: 2,1 m2
  • Powierzchnia absorbująca: 1,5 m2
  • Zawartość absorbera: 1,5 l
  • Przepustowość znamionowa: 58 l/h
• Stacja obiegu solarnego
  • Pompa solarna: 3-stopniowa
  • Zawór bezpieczeństwa: 6 bar
  • Zawór równoważący: 1:13 l/min
• Zakresy pomiarowe
  • Temperatura:
    • 2x 0:160°C
    • 3x -50°C:180°C
  • Przepływ: 20:2500 l/h
  • Ciśnienie: 0:6 bar
