Trener turbin osiowych

Opis

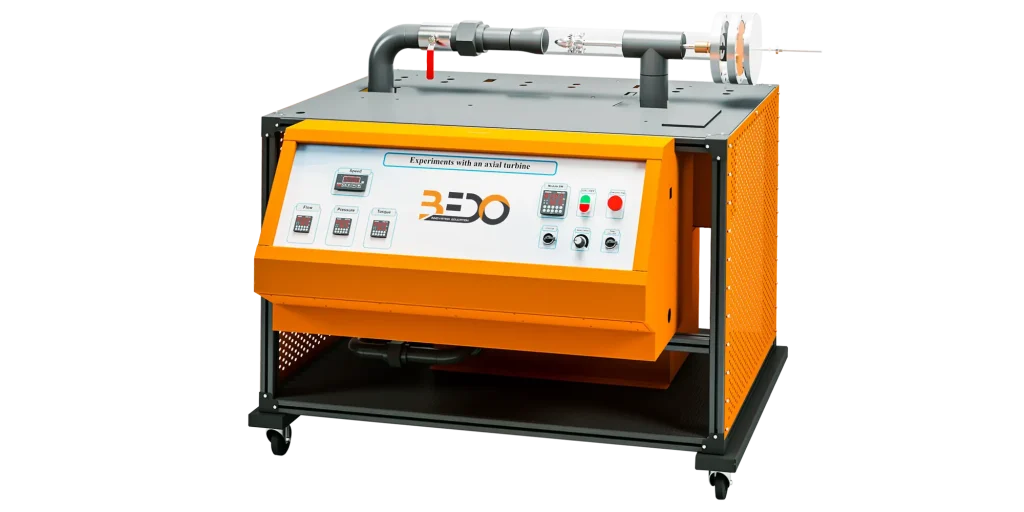

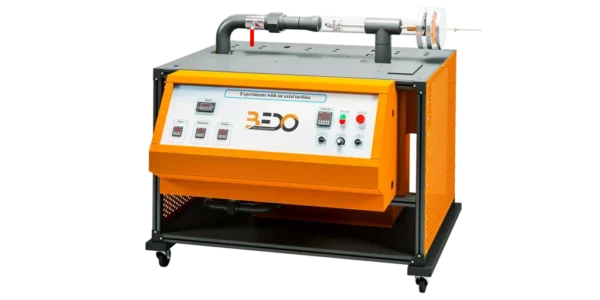

Trener turbiny osiowej (FR – 012) został zaprojektowany w celu zilustrowania funkcji i zachowania podczas pracy turbiny osiowej. Urządzenie jest uważane za ilustracyjny model turbiny osiowej.

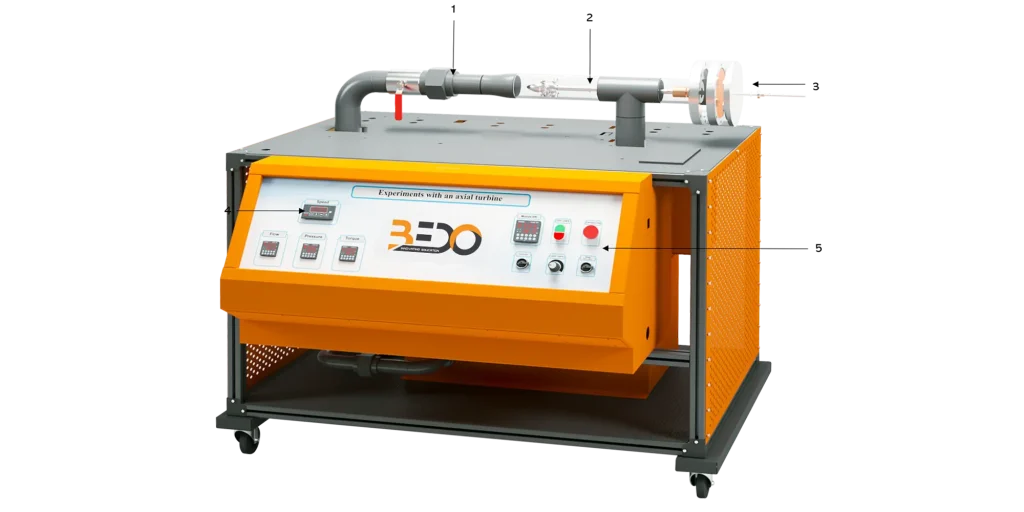

1 Regulacja natężenia przepływu Zawór 2 Turbina osiowa w przezroczystym cylindrze 3 Przerywacz prądu wirowego 4 Wyświetlacze cyfrowe czujników 5 Przełączniki sterujące

Dane techniczne

Pompa
- Moc: 1 kw
- Wysokość podnoszenia = 22 m (maks.)
- Przepływ = 160 L/m (maks.)
Turbina osiowa
- Moc wyjściowa = 130 w
- Średnica zewnętrzna wirnika = 50 m
- Długość łopatek = 5 mm
- (Poniżej przedstawiono dwie turbiny osiowe o różnych kątach nachylenia łopatek)…. Projektowane przez BEDO
Czujnik siły
- Zakres pomiarowy: 0 … 10 kg
Przepływ
- Zakres pomiarowy: 0…….100 L/min
Czujnik ciśnienia
- Zakres pomiarowy: -1 … 5 bar
Optyczny czujnik prędkości
- Zakres pomiarowy: 0 … 3000 obr/min
Zawory
- Zawór równoważący (do dokładnej regulacji)
- Zawór zasuwowy

Zakres dostawy

Axial Turbine Trainer (FR – 012)
Hard Copy User Manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Trenażer zapewnia podstawowe eksperymenty, ilustruje zasadę działania turbiny osiowej, określa zachowanie operacyjne i najważniejsze zmienne charakterystyczne turbin osiowych.
Jednostka edukacyjna zawiera zamknięty obieg wody z turbiną osiową, pompą odśrodkową i zbiornikiem wody, stojan i wirnik turbiny osiowej znajdują się w przezroczystym zbiorniku.
W celu przetestowania zachowania turbiny i charakterystycznych parametrów, sprzęgła lub hamulce wiroprądowe i wielobiegunowy namagnesowany magnes napotykają aluminiową tarczę, która jest połączona z tarczą ze stali nierdzewnej, moment obrotowy lub hamujący zależy od wymiarów, materiału magnetycznego, liczby biegunów, szczeliny powietrznej i prędkości względnej.
Im wyższa prędkość, tym wyższy przenoszony moment obrotowy lub hamujący. Moment obrotowy lub moment hamowania można nieznacznie regulować poprzez przesunięcie osiowe, co oznacza zmianę szczeliny powietrznej.
Jednostka edukacyjna jest dostarczana z zaworem do kontrolowania natężenia przepływu, który jest mierzony przez czujnik ciśnienia na wlocie turbiny w celu wykrycia ciśnienia.
Jednostka zawiera również czujnik siły do wykrywania momentu obrotowego wytwarzanego przez turbinę, a prędkość jest mierzona za pomocą optycznego czujnika prędkości.
Trener posiada oprogramowanie do analizy danych, a trener jest wyposażony w interfejs USB dołączony do jednostki sterującej.

Doświadczenia

Badanie zasady działania turbiny osiowej
Wyznaczanie mocy wyjściowej, hydraulicznej, sprawność
Krzywa charakterystyczna turbiny osiowej
Porównanie danych eksperymentalnych i teoretycznych

Wymagane do pracy

Laboratoryjny komputer PC
