Trener zastosowań czujników

Opis

Trener aplikacji czujników zapoznaje uczestników szkolenia z głównymi czujnikami cyfrowymi używanymi w zastosowaniach przemysłowych. Jednostka została zaprojektowana tak, aby skupić się na zasadach działania czujników cyfrowych i sklasyfikować je w oparciu o technologię, którą każdy typ wykorzystuje do działania. na przykład pojemnościowe, indukcyjne, ultradźwiękowe iamp; technologie światłowodowe. System umożliwia uczestnikom szkolenia konstruowanie różnych obwodów i łączenie czujników za pomocą bezpiecznych kabli połączeniowych.

Dane techniczne

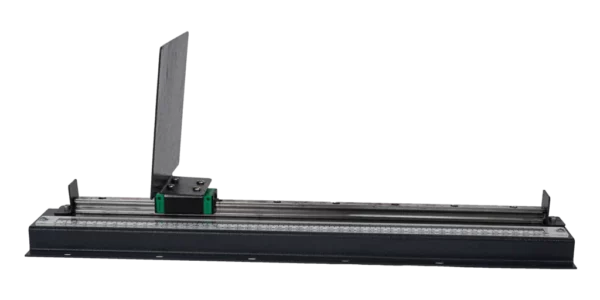

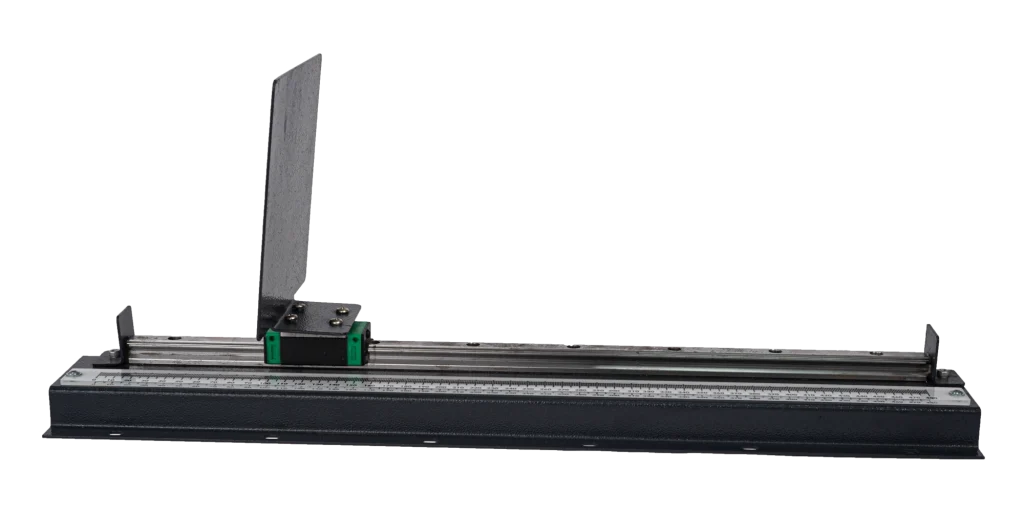

500-mm linijka szynowa Motion z ultradźwiękową jednostką pomiarową.
Czujnik indukcyjny o zakresie wykrywania 2 mm i 8 mm.
Zasilacz: 10 gniazd, 24 V, 2 ampery
Moduł pomiaru częstotliwości
Moduł silnika z pokrętłem regulatora
2 wyświetlacze cyfrowe
Próbki testowe
- 25 próbek do wykrywania różnych materiałów (różne stopy i próbki surowca),
- Różne grubości i kolory
- Różne próbki materiałów z cewką dla czujnika indukcyjnego
- Paski napędowe dla jednostki silnikowej

Zakres dostawy

Sensors Applications Trainer (MSA101)
Hard copy user manual
Multimeter

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

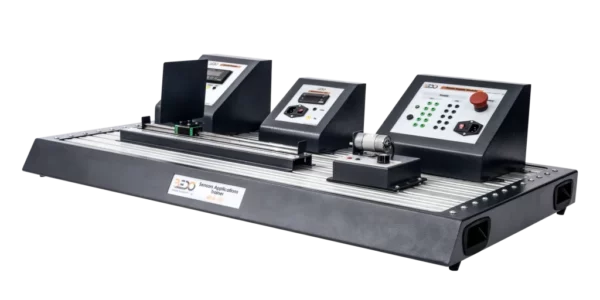

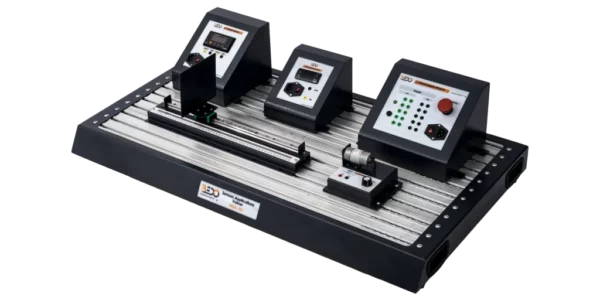

Trenażer składa się z rowkowanego panelu aluminiowego, zestawów modułów eksperymentalnych, czujników, próbek i narzędzi w celu przeprowadzenia szerokiego zakresu eksperymentów z czujnikami cyfrowymi.

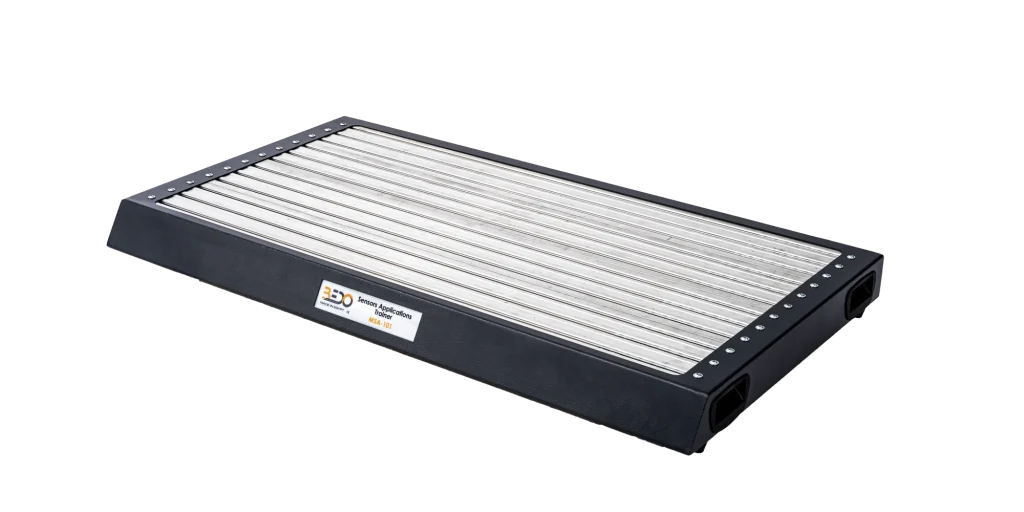

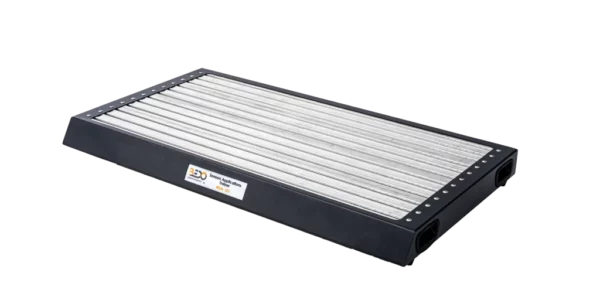

Rowki w panelu aluminiowym ułatwiają mocowanie czujników i obsługę modułów eksperymentalnych.
Moduły eksperymentalne w zestawie to : Jednostka zasilająca 24 V, jednostka silnikowa 24 V DC, jednostka licznikowa, jednostka pomiarowa, pulpity silnikowe, wielokierunkowy kabel światłowodowy, dwa jednokierunkowe kable światłowodowe i szyna ruchu z linijką.
Jednostka zasilająca 24 V z 10 gniazdami wyjściowymi do zasilania różnych czujników w tym samym czasie.
Jednostka silnikowa 24 V DC jest wyposażona w regulator prędkości silnika do regulacji prędkości.
Prędkość silnika może być mierzona za pomocą różnych segmentów tarcz napędowych.
Zestaw czujników w zestawie to: czujnik pojemnościowy, czujnik indukcyjny 8 mm, czujnik indukcyjny 2 mm, czuły czujnik ultradźwiękowy, czuły czujnik światłowodowy, czujnik pola magnetycznego i światłoczuły czujnik reflektorowy z reflektorem.

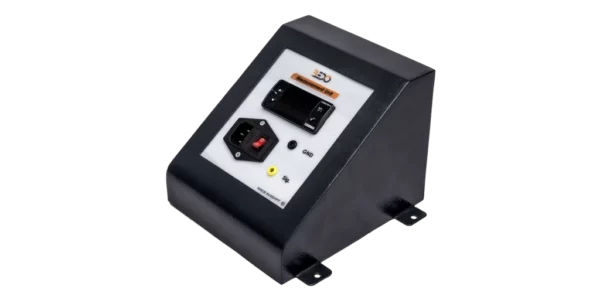

Miernik jest dostępny do podłączenia czujników indukcyjnych lub pojemnościowych w celu pomiaru prędkości obrotowej silnika. </Jednostka pomiarowa jest dostępna do podłączenia czujnika ultradźwiękowego w celu pomiaru odległości w milimetrach.
Czujnik światłowodowy może być podłączony do wielokierunkowego kabla światłowodowego lub dwóch jednokierunkowych kabli światłowodowych.
Próbki dostarczone z trenerem mają różne długości, grubości i kolory do testowania czujników.
Trener jest również wyposażony w narzędzia do przygotowywania eksperymentów, takie jak pokrętła do mocowania modułów do rowkowanego panelu, obcinak do włókien optycznych i pokrętło do mocowania próbek cylindrycznych.
Komponenty systemu są dostarczane w 3 zestawach, w tym wszystkie akcesoria, zasilacze, kable bezpieczeństwa, próbki testowe itp.
– Urządzenie jest wyposażone w cztery uchwyty ułatwiające mobilność.

Eksperymenty

Zapoznanie się z najpopularniejszymi cyfrowymi czujnikami przemysłowymi.
Zapoznanie się z różnymi zasadami działania czujników.
Podniesienie umiejętności okablowania elektrycznego czujników cyfrowych.
Pomiar długości różnych obiektów za pomocą czujnika ultradźwiękowego.
Wykrywanie magnesu za pomocą czujnika pola magnetycznego.
Wykrywanie działania włókien optycznych.
Wykrywanie działania reflektora światłoczułego.
Pomiar prędkości obrotowej silnika prądu stałego za pomocą różnych czujników.
