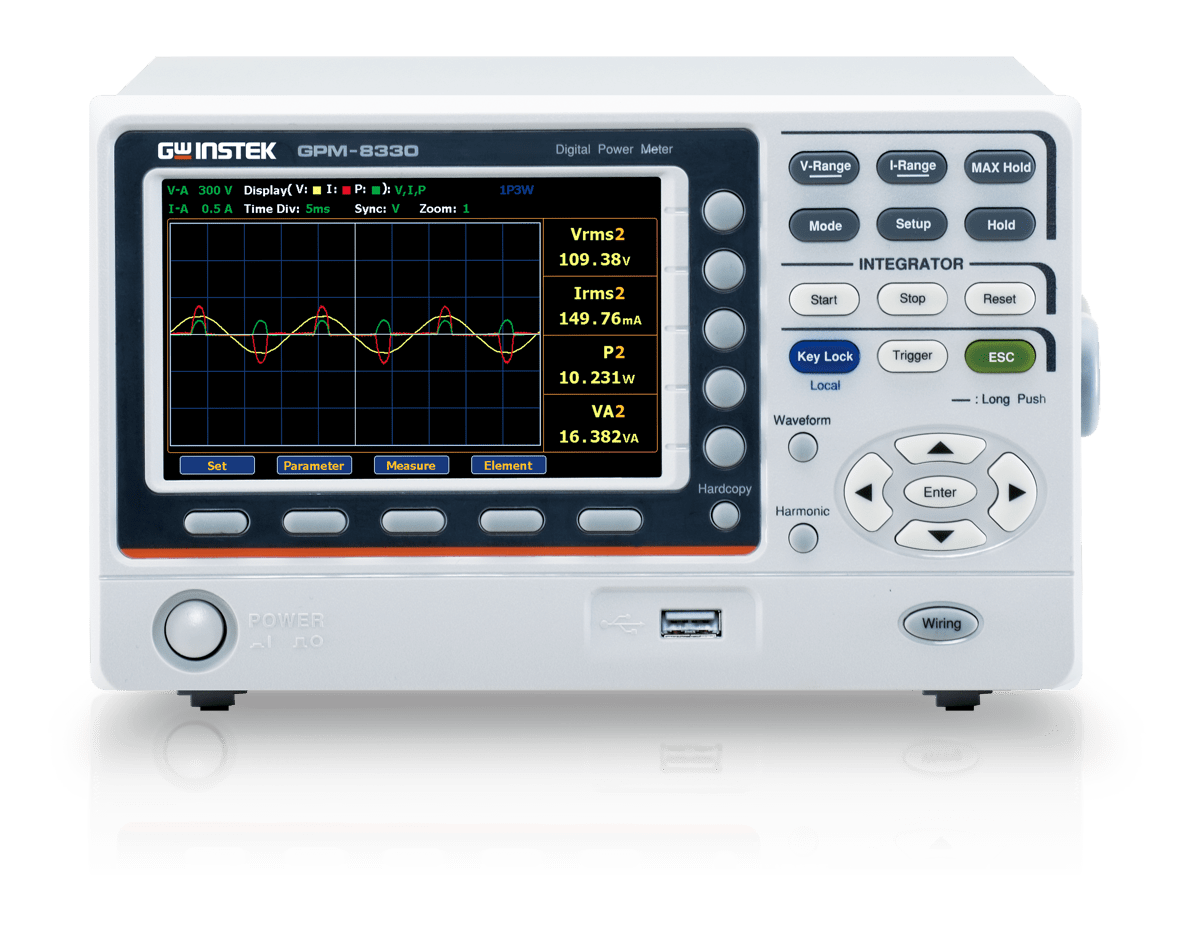

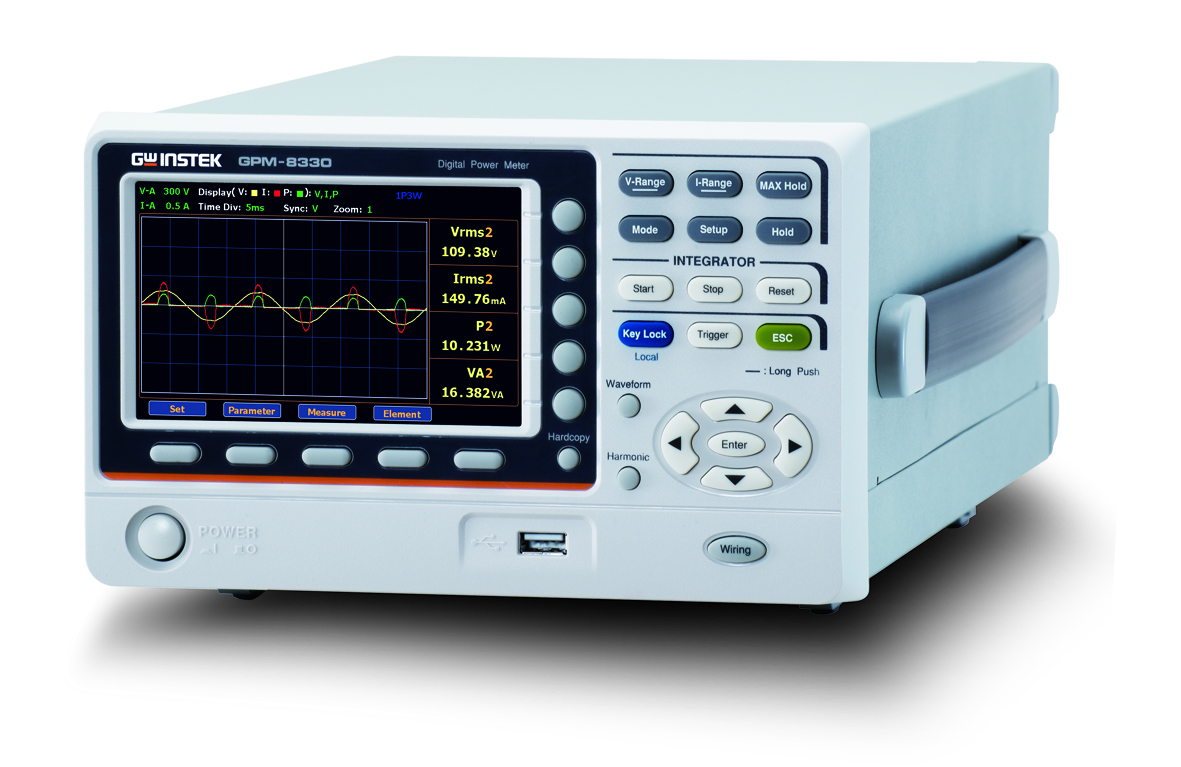

Trójfazowy analizator mocy GPM-8330 3 kanały (RS-232C / USB device & host / LAN)
Trójfazowy analizator mocy GPM-8330 3 kanały (RS-232C / USB device & host / LAN) - obrazek 2
Trójfazowy analizator mocy GPM-8330 3 kanały (RS-232C / USB device & host / LAN) - obrazek 3

Trójfazowy analizator mocy GPM-8330 3 kanały (RS-232C / USB device & host / LAN)

GW Instek
Kategorie:
GPM-83208330_Spec_E_2023
22 509,00 zł (18 300,00 zł netto)
Magazyn:

Produkt dostępny na zamówienie

Dodaj do zapytania

GPM-8320/8330 to cyfrowe mierniki mocy zaprojektowane specjalnie do pomiaru mocy w trójfazowych źródłach prądu przemiennego, dzięki czemu nadają się do większości zastosowań związanych z testowaniem produktów elektrycznych i elektronicznych (GPM-8320 zapewnia 2 moduły, a GPM-8330 zapewnia 3 moduły). Modele te mają testową szerokość pasma DC, 0,1 Hz ~ 100 kHz i są wyposażone w 16-bitowe przetworniki analogowo-cyfrowe oraz częstotliwość próbkowania 300 kHz. Dostępny jest również 5-calowy wyświetlacz TFT LCD, 5-cyfrowy odczyt pomiaru, 25 różnych parametrów pomiaru mocy oraz możliwości pomiaru o wysokiej precyzji.

Opis

Trójfazowy analizator mocy GPM-8330 3 kanały (RS-232C / USB device & host / LAN)



GW Instek GPM-8330 to cyfrowe mierniki mocy zaprojektowane specjalnie do pomiaru mocy w trójfazowych źródłach prądu przemiennego, dzięki czemu nadają się do większości zastosowań związanych z testowaniem produktów elektrycznych i elektronicznych (GPM-8320 zapewnia 2 moduły, a GPM-8330 zapewnia 3 moduły). Modele te mają pasmo testowe DC, 0,1 Hz ~ 100 kHz i są wyposażone w 16-bitowe przetworniki analogowo-cyfrowe i częstotliwość próbkowania 300 kHz. Wyposażone są również w 5-calowy wyświetlacz TFT LCD, 5 cyfr odczytów pomiarowych, 25 różnych parametrów pomiaru mocy i wysoką precyzję pomiaru.

GPM-8330 posiada również funkcje wyświetlania kształtu fali (napięcie/prąd/moc), funkcję pomiaru integracji, pomiar harmonicznych i analizę wielu rzędów (pomiar 50/60Hz jest zgodny z wymaganiami IEC61000-4-7), zewnętrzne zaciski wejściowe czujników oraz różnorodne interfejsy komunikacyjne. Funkcje te pomagają użytkownikom uzyskać przejrzyste, wygodne i dokładne pomiary mocy, czyniąc je najbardziej w pełni funkcjonalnymi i opłacalnymi miernikami mocy w tej samej kategorii.

Cechy:

  • 5-CALOWY WYŚWIETLACZ TFT LCD
  • Częstotliwość testu napięcia/prądu. Szerokość pasma: DC, 0,1 Hz ~ 100 kHz
  • Wyświetlanie kształtu fali: V (napięcie), I (prąd), P (moc)
  • Pomiar prądu/napięcia fali zniekształconej: pełny zakres dla CF=3 i połowa zakresu dla CF=6 (lub 6A)
  • Pomiar harmonicznych zgodny z normą IEC 61000-4-7 (50/60Hz)
  • Przycisk wyboru okablowania (1P3W, 3P3W, 3P4W, 3V3A)
  • Pomiar i analiza harmonicznych do 50 rzędów
  • Funkcja automatycznego zakresu dla trybu integracji
  • Przechwytywanie ekranu za pośrednictwem hosta USB

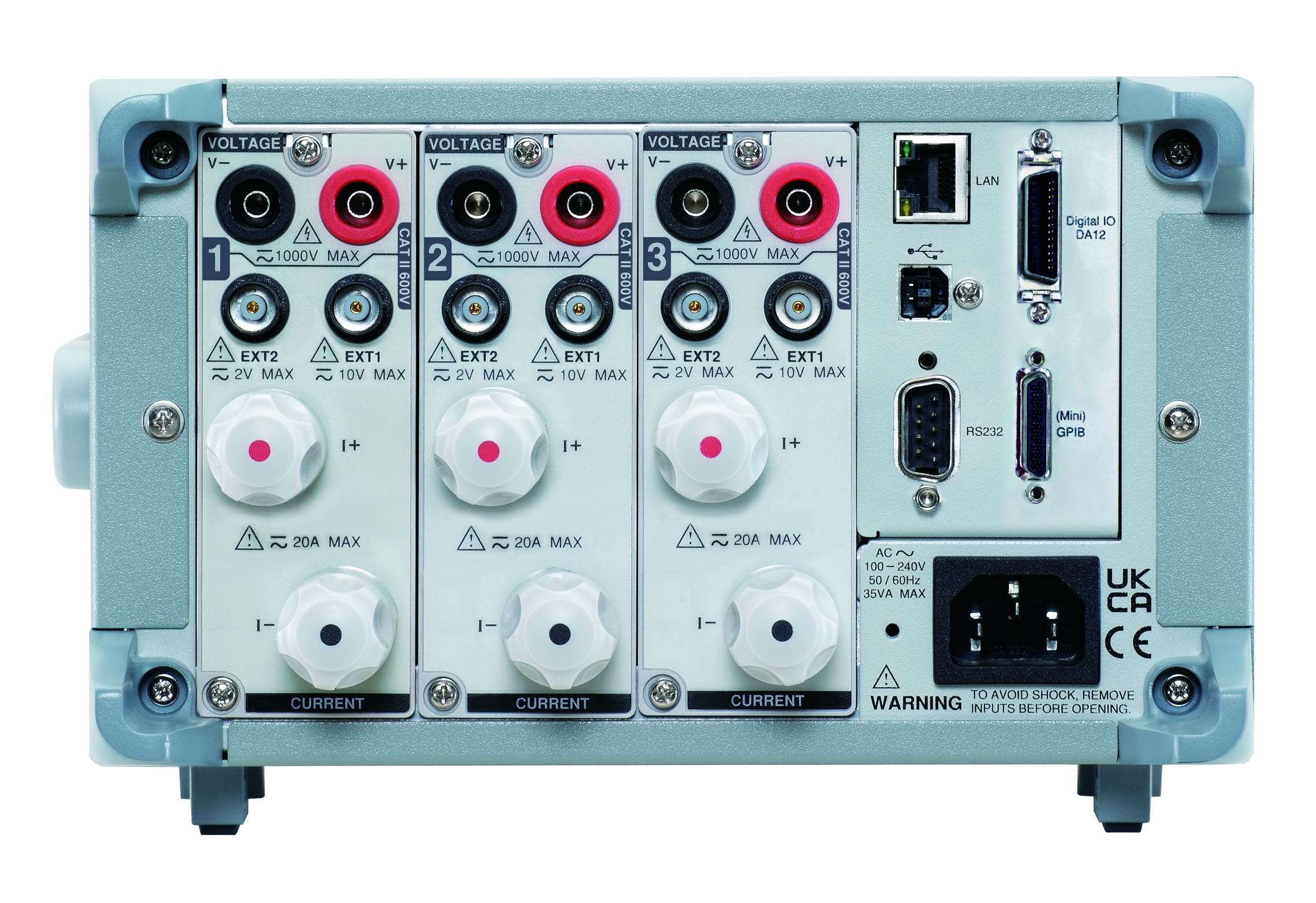

  • Zapewnia wejście zewnętrznego czujnika prądu (EXT1/EXT2)
  • Standardowy interfejs: RS-232C, urządzenie USB / host, LAN
  • Dodatkowy interfejs: GPM-DA12-GPIB + cyfrowe wejścia/wyjścia (tylko zainstalowane fabrycznie)
Model GPM-8330
Kanały 3
Parametry Vrms , Vmn, Vdc , Vac, Irms , Idc , Iac, P, VA, VAR, PF, CFI, CFV, DEG,
IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk,THDI, THDV, MATH, MCR
Wejście
Zakres napięcia 15V/30V/60V/150V/300V/600V/1000Vrms (CF=3 ), 7 zakres
Aktualny zakres 0.5A/1A/2A/5A/10A/20A (CF=3), 6 zakres
Dokładność DC, 0.1Hz to 45Hz : ± (0.1% czytania + 0.2% zasięgu)
45Hz to 66Hz : ± (0.1 % czytania + 0.05 % zasięgu)
66Hz to 1kHz : ± (0.1 % czytania + 0.2 % zasięgu)
1kHz to 10kHz : ± (0.07 *f) % czytania + 0.3% zasięgu)
10kHz to 100kHz : ± (0.5 % czytania + 0.5 % zasięgu) ± [{0.04x(f-10)}% czytania
Dokładność harmonicznych 10Hz to 45Hz : 0.15% czytania+ 0.35% zasięgu
45Hz to 440Hz : 0.15% czytania+ 0.35% zasięgu
440Hz to 1.2kHz : 0.15% czytania+ 0.35% zasięgu
Rezystancja wejściowa napięcia 2MΩ
Zasilanie
Zasięg 7.5W ~ 20kW (42 zakresy)
Dokładność DC : ± (0.1% czytania + 0.2% zasięgu)
0.1Hz to 45Hz : ± (0.3% czytania + 0.2% zasięgu)
45Hz to 66Hz : ± (0.1 % czytania + 0.05 % zasięgu)
66Hz to 1kHz : ± (0.2 % czytania + 0.2 % zasięgu)
1kHz to 10kHz : ± (0.1 % czytania + 0.3 % zasięgu) ± [{0.067x(f-1)}% czytania]
10kHz to 100kHz : ± (0.5 % czytania + 0.5 % zasięgu) ± [{0.09x(f-10)}% czytania]
Częstotliwość
Zakres DC, 0.1Hz ~ 100kHz
Dokładność ± (0.06% czytania)
Źródło częstotliwości Możliwość wyboru źródła napięcia lub prądu
Inne
Rozdzielczość wyświetlacza 5 Digits
Częstotliwość aktualizacji wyświetlacza 0.1s / 0.25s / 0.5s / 1s / 2s / 5s / 10s / 20s
Interface Standard: RS-232C/USB host & urządzenie/LAN
Opcja: mini GPIB+Digital IO (GPM-DA12)
Źródło mocy 100~240V±10%, 50/60Hz (Zużycie: 35VA)
Wymiary i Waga GPM-8330: 220 (szer.) x 132 (wys.) x 402.5 (gł.) mm; ok. 3.85 kg

Wyposażenie standardowe



  • Karta charakterystyki x 1, przewód zasilający x 1
  • Przewód pomiarowy GTL-209 x 2, przewód pomiarowy GTL-212A x 2 ~ GPM-8320
  • Przewód pomiarowy GTL-209 x 3, przewód pomiarowy GTL-212A x 3 ~ GPM-8330
  • 1 płyta CD (zawierająca kompletną instrukcję obsługi i sterownik USB)
  • DA12 GTL-214 (dostępny tylko dla GPM-8320/8330 z GPM-DA12)





Akcesoria opcjonalne



GPM-DA12 Interfejs GPIB+DA12 (w tym, GTL-214)
Uwaga: Opcja jest interfejsem 2 w 1 i musi być zainstalowana fabrycznie.
GTL-209 Przewód pomiarowy, banan do gołego drutu, ok. 1000 mm
GTL-212A Przewód pomiarowy, typ O do przewodu gołego, ok. 1000 mm
GTL-214 Przewód DA12, ok. 1000 mm
GTL-232 RS-232C, 9-pinowy żeński na 9-pinowy, modem zerowy do komputera, około 2000 mm
GTL-246 USB, typ A-B, około 1200 mm
GTL-258 GPIB, ok. 2000 mm
GRA-452 Zestaw do montażu w szafie, rozmiar 19″ 3U
