Uniwersalny symulator drgań

Opis

Trener drgań (MV – 004) został zaprojektowany do badania ważnych tematów związanych z drganiami mechanicznymi, takimi jak drgania wahadłowe, układy sprężynowo-masowe, drgania naturalne i wymuszone, drgania tłumione, drgania belkowe, układy dwumasowe i efekty absorbera.

Dane techniczne

Wahadło grawitacyjne
- długość: do 2000mm
- linka nylonowa
Wymiary belki sztywnej: 700x25x12mm
Sprężyny naciągowo-naciskowe 0,75N/mm
- 1,5N/mm
- 3,0N/mm
Wzbudnik balansowy
- 0 do 50Hz
Tłumik drgań: 5 do 15Ns/m
Absorber
- sprężyna płytkowa: 20×1,5mm
- masa całkowita: ok. 1,1kg
- regulowany: 5 do 50Hz
230V, 50Hz, 1 faza
230V, 60Hz, 1 faza; 120V, 60Hz, 1 faza

Zakres dostawy

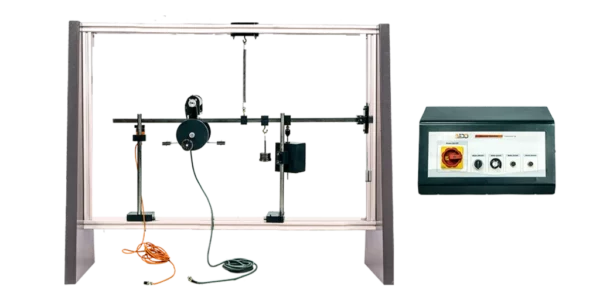

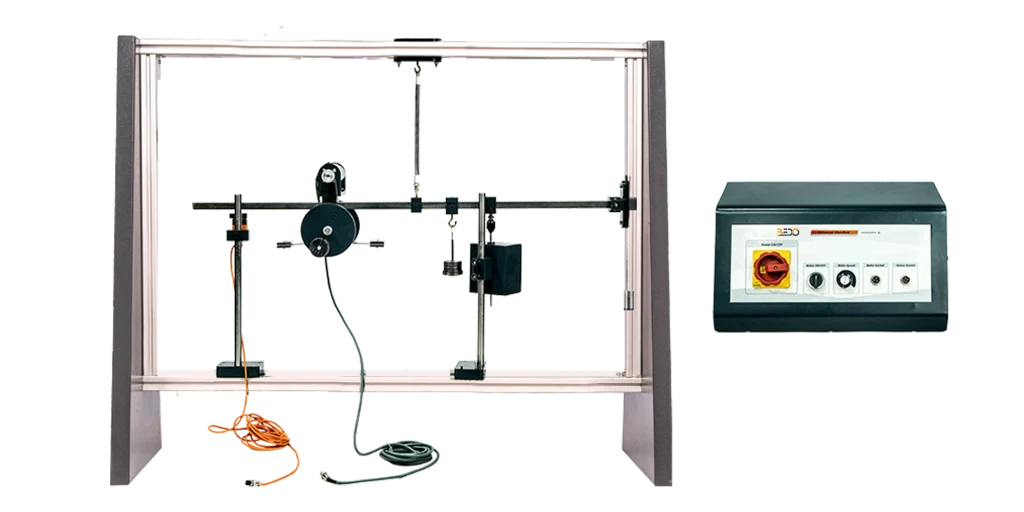

Uniwersalny symulator wibracji (MV – 004)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Urządzenie składa się z układu masy sprężynowej, oscylatorów belkowych, sprężyn, wzbudnicy, tłumika, styku mechanicznego z mikrometrem, jednostki sterującej.
Trenażer jest wyposażony w moduły bifilarne i trifilarne do demonstracji różnych eksperymentów dla różnych typów wahadeł.
Wzbudnica służy do elektrycznego generowania nierównowagi.
Trenażer jest wykonany ze sztywnej ramy i aluminiowych prętów z rowkiem 10 mm do łatwego montażu modułów.
System masy sprężynowej składa się z mocowania sprężyny o regulowanej wysokości, uchwytu na dodatkowe obciążniki, prowadnic zapobiegających wahadłowym ruchom obciążników, sprężyny śrubowej, różnych obciążników i głębokościomierza.
Głębokościomierz służy do pomiaru ugięć.
Urządzenie posiada oscylator belkowy, który jest sztywną belką i elastyczną belką do badania drgań skrętnych.
Sztywne belki mają system otworów, który służy do mocowania sprężyn, wzbudnicy i tłumika.
Oprogramowanie służy do rejestrowania procesu oscylacji w czasie.
Trener jest wyposażony w czujnik do wykrywania zmian amplitudy sygnału wibracyjnego, a oprogramowanie rejestruje te dane w czasie.
Czujnik zamontowany na trenażerze z jednostką wzbudnicy służy do określania fazy i amplitudy przy wymuszonych oscylacjach.
Urządzenie jest wykonane ze sztywnej ramy, aby umożliwić doskonałą izolację wszelkich drgań zewnętrznych
Łożyska i dyski masowe są mocowane w pozycjach na prętach skrętnych za pomocą uchwytów zaciskowych w celu wytworzenia swobodnych drgań skrętnych i zbadania wpływu sztywności skrętnej, masy i tłumienia na częstotliwość i amplitudę.
Trenażer jest wyposażony w wahadło bifilarne i trifilarne również w celu zilustrowania różnych tematów drgań
Panel sterowania działa jako interfejs dla trenażera.

Eksperymenty

Badanie oscylacji wahadła
Badanie układów sprężyna-masa
Badanie oscylacji naturalnych i wymuszonych
Badanie oscylacji tłumionych
Badanie oscylacji belki
Badanie układów masowych i efektu absorbera
