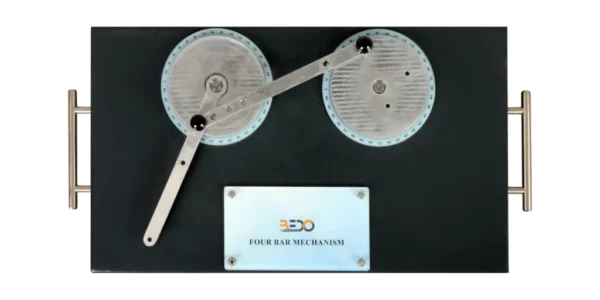

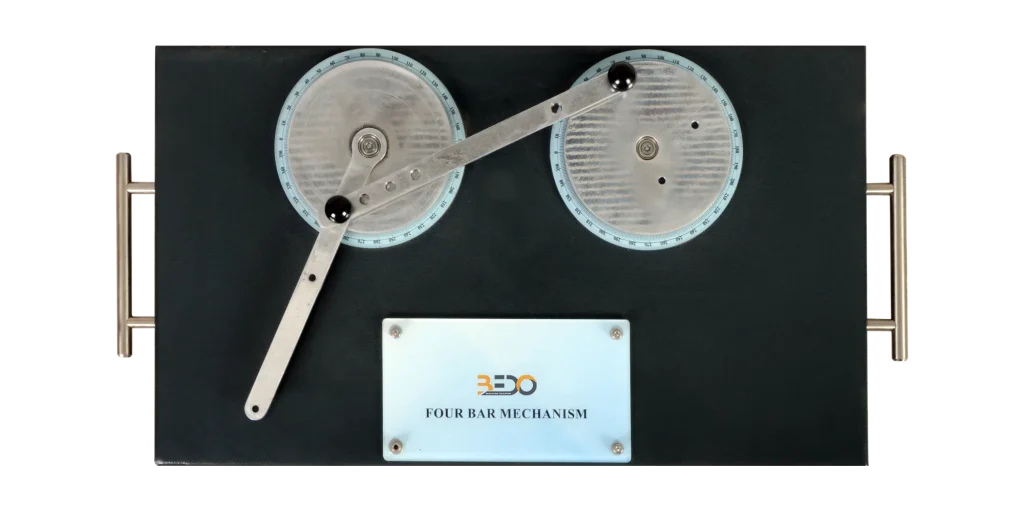

Urządzenie łańcuchowe z czterema prętami

Urządzenie łańcuchowe z czterema prętami

Bedo
Kategorie:

Dodaj do zapytania

Opis

Urządzenie (DN – 006) może być wykorzystywane do badania mechanizmu korbowego, podwójnego mechanizmu korbowego i podwójnej korby.

Dane techniczne

  • Tarcza napędowa i tarcza wyjściowa
    • Aluminium anodowane
    • Łożysko kulkowe
  • Promień korby
    • 25mm, 37,5mm, 50mm
  • Rocker
    • Aluminium, anodowane
    • Promień oscylacji: 50mm, 100mm, 200mm
  • Sprzęgło
    • Aluminiowe, anodowane
    • Długość: 60mm, 160mm, 180mm, 200mm, 220mm

Zakres dostawy

  • Aparat łańcuchowy z czterema prowadnicami (DN – 006)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Jednostka edukacyjna pozwala kursantom na zbadanie czteroprzegubowego ogniwa, regulację promienia korby w trzech pozycjach korby na tarczy napędowej, regulację promienia oscylacji w trzech pozycjach, regulację długości sprzęgła w pięciu pozycjach regulację kąta wejściowego poprzez obracanie tarczy napędowej i pomiar kąta wyjściowego na skali kąta tarczy wyjściowej
  • Łącznik czteroprzegubowy jest czterotaktową przekładnią obrotową, która przekształca ruch obrotowy w ruch oscylacyjny.
  • Jednostka eksperymentalna składa się z tarczy napędowej z korbą i sprzęgłem oraz tarczy wyjściowej z wahaczem.
  • Elementy są połączone ze sobą za pomocą przegubów obrotowych.
  • Położenia przegubów obrotowych można zmieniać w celu dostosowania promienia korby, promienia oscylacji i długości sprzęgła.
  • Tarcza napędowa może być napędzana przez korbę.
  • Kąt wejściowy jest regulowany za pomocą tarczy napędowej, a skala kąta jest zintegrowana z płytą podstawy. Kąt wyjściowy jest odczytywany na skali kąta na tarczy wyjściowej.
  • Elementy są zamontowane na płycie podstawy.
  • Dwa uchwyty ułatwiają przenoszenie i układanie urządzenia.

Eksperymenty

  • Badanie zależności mechanicznych na łączniku czteroprzegubowym
  • Badanie zasady działania mechanizmu korbowo-wodzikowego, podwójnego mechanizmu korbowo-wodzikowego i podwójnej korby
  • Weryfikacja wykresu stanu poprzez zmianę promienia korby, promienia oscylacji i długości sprzęgła.
