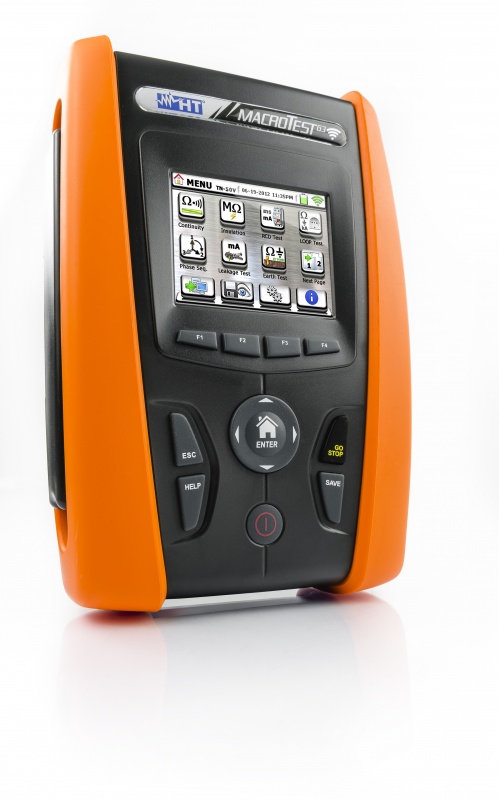

Wielofunkcyjny tester instalacji elektrycznych Macrotest G3
Ten produkt kupisz też w naszym sklepie korzystając z możliwości płatności online oraz dostawy w 48 h (w dni robocze):
Funkcje pomiarowe
- Test ciągłości przewodów ochronnych i wyrównawczych prądem 200mA
- Pomiar rezystancji izolacji napięciami: 50V, 100V, 250V, 500V oraz 1000V DC
- Badania wyłączników RCD: AC, A, B (300mA) / standardowych, selektywnych i ze zwłoką
- Badania wyłączników RCD: 10mA, 30mA, 100mA, 300mA, 500mA, 650mA, 1000mA

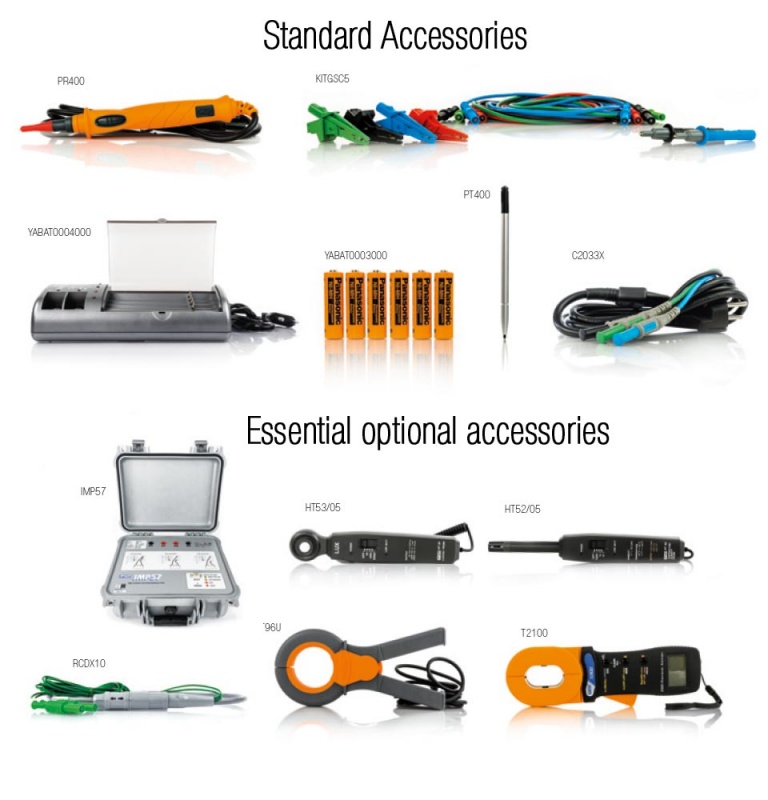

- Pomiar prądów upływu przekaźników RCD (opcjonalne cęgi RCDX10 lub cęgi HT96U)
- Pomiar impedancji pętli (Faza-Faza, Faza-Neutralny, Faza-PE) z obliczeniem spodziewanego prądu zwarcia
- Pomiar impedancji pętli z wysoką rozdzielczością (z opcjonalną przystawką IMP57)
- Weryfikacja skuteczności, zastosowanych w danym obwodzie, wyłączników MCB o charakterystykach B, C, D i K, bezpieczników typu gG i aM
- Wybór przekroju, materiału przewodnika, ilość żył i rodzaju izolacji przewodów
- Wybór czasu wyzwolenia badanego przyrządu ochronnego
- Pomiar rezystancji uziemienia oraz rezystywności gruntu
- Pomiar rezystancji uziemienia metodą cęgową (opcjonalna przystawka cęowa T2100)
- Pomiar pętli bez wyzwolenia RCD
- Wskazanie kolejności faz
- Pomiar parametrów środowiskowych (funkcja AUX): temperatury, wilgotności względnej i światła (opcja)
1. Specyfikacja elektryczna
Dokładność jest wskazywana jako ± (% odczytu + liczba cyfr rozdzielczości) przy 23°C ± 5°C, <60%HR
Napięcie (RCD, Pętla zwarcia, Kierunek wirowania faz)
|
Zakres [V]
|
Rozdzielczość [V]
|
Dokładność
|
|
15 ¸ 460
|
1
|
±(3.0% odczytu + 2 cyfry)
|
Częstotliwość
|
Zakres [Hz]
|
Rozdzielczość [Hz]
|
Dokładność
|
|
47.0 ¸ 63.6
|
0.1
|
±(0.1% odczytu + 1 cyfra)
|
Test ciągłości połączeń ochronnych i wyrównawczych
|
Zakres [W]
|
Rozdzielczość [W]
|
Dokładność (*)
|
|
0.01 ¸ 19.99
|
0.01
|
±(5.0% odczytu + 3 cyfry)
|
|
20.0 ¸ 99.9
|
0.1
|
(*) należy skalibrować kable w celu wyzerowania ich rezystancji
- Prąd pomiarowy: > 200mA DC dla R£5W (z kalibracją) ; Rozdzielczość dla prądu DC:1mA
- Napięcie jałowe: 4V £ V0 £ 12V
Rezystancja izolacji (napięcie DC)
|
Napięcie pomiarowe [V]
|
Zakres [MW]
|
Rozdzielczość [MW]
|
Dokładność
|
|
50
|
0.01 ¸ 9.99
|
0.01
|
±(2.0% odczytu + 2 cyfry)
|
|
10.0 ¸ 49.9
|
0.1
|
|
50.0 ¸ 99.9
|
0.1
|
±(5.0% odczytu + 2 cyfry)
|
|
100
|
0.01 ¸ 9.99
|
0.01
|
±(2.0% odczytu + 2 cyfry)
|
|
10.0 ¸ 99.9
|
0.1
|
|
100.0 ¸ 199.9
|
0.1
|
±(5.0% odczytu + 2 cyfry)
|
|
250
|
0.01 ¸ 9.99
|
0.01
|
±(2.0% odczytu + 2 cyfry)
|
|
10.0 ¸ 99.9
|
0.1
|
|
100 ¸ 499
|
1
|
±(5.0% odczytu + 2 cyfry)
|
|
500
|
0.01 ¸ 9.99
|
0.01
|
±(2.0% odczytu + 2 cyfry)
|
|
10.0 ¸ 199.9
|
0.1
|
|
200 ¸ 499
|
1
|
|
500 ¸ 999
|
1
|
±(5.0% odczytu + 2 cyfry)
|
|
1000
|
0.01 ¸ 9.99
|
0.01
|
±(2.0% odczytu + 2 cyfry)
|
|
10.0 ¸ 199.9
|
0.1
|
|
200 ¸ 999
|
1
|
|
1000 ¸ 1999
|
1
|
±(5.0% odczytu + 2 cyfry)
|
- Napięcie jałowe: nominalne napięcie pomiarowe –0% +10%
- Prąd zwarciowy: <6.0mA przy 500V napięcia pomiarowego
- Nominalny prąd pomiarowy: >1mA jeśli obciążenie= 1kW*Vn (Vn=50V, 100V, 250V, 500V, 1000V)
- Zabezpieczenie: komunikat błędu wyświetlany na ekranie dla napięcia wejściowego >10V
Impedancja pętli zwarcia (ZL-L, ZL-N, ZL-PE)
|
Zakres [W]
|
Rozdzielczość [W]
|
Dokładność
|
|
0.00 ¸ 199.9 mW (*)
|
0.1 mW (*)
|
±(5.0% odczytu + 1mW) (*)
|
|
200 ¸ 1999 mW (*)
|
1 mW (*)
|
|
0.01 ¸ 9.99 W
|
0.01 W
|
±(5.0% odczytu + 3 cyfry)
|
|
10.0 ¸ 199.9 W
|
0.1 W
|
(*) Przy pomocy opcjonalnego IMP57
- Maksymalny prąd pomiarowy: 5.81A (przy 265V); 10.10A (przy 457V)
- Zakresy napięcia pomiarowego: 100¸265V (Linia-Neutralny) / 100¸460V (Linia-Linia); 50/60Hz ± 5%
- Typ ochrony: MCB (B, C, D, K), Bezpiecznik (gG, aM)
- Materiał izolacyjny: PVC, Guma butylowa, EPR, XLPE
Test wyłączników różnicowoprądowych RCD
Ogólna charakterystyka
- Nominalny prąd wyzwalania: 10mA, 30mA, 100mA, 300mA, 500mA, 650mA, 1000mA
- Typ RCD: AC, A, B / Ogólny, Selektywny i opóźniony
- Napięcie Linia-PE: 100V ¸ 265V
- Częstotliwość: 50/60Hz ± 5%
Prąd wyzwalania RCD
|
Typ RCD
|
IDN
|
Zakres IDN [mA]
|
Rozdzielczość [mA]
|
Dokładność IDN
|
|
AC, A
|
IDN £ 650mA
|
(0.3 ¸ 1.1) IDN
|
£ 0.1 IDN
|
-0%, +(5.0% IDN)
|
Zakres czasu wyzwalania RCD [ms] (Układ TT/TN)
- Rozdzielczość: 1ms, Dokładność: ±(2.0% odczytu + 2 cyfry)
Zakres czasu wyzwalania RCD [ms] (Układ IT)
- Rozdzielczość: 1ms, Dokładność: ±(2.0% odczytu + 2 cyfry)
RA – Impedancja pętli zwarcia bez wyzwalania
Ogólna charakterystyka
- Napięcie pomiarowe: 100¸265V (Linia-PE), 50/60Hz ± 5%
RA – Układy z przewodem neutralnym
|
Zakres [W]
|
Rozdzielczość [W]
|
Dokładność
|
|
0.01 ¸ 9.99
|
0.01
|
-0%, +(5.0% odczytu + 0.1W)
|
|
10.0 ¸ 199.9
|
0.1
|
-0%, +(5.0% odczytu + 1W)
|
|
200 ¸ 1999
|
1
|
-0%, +(5.0% odczytu + 3W)
|
Prąd pomiarowy: ~10mA
RA – Układy bez przewodu neutralnego
|
Zakres [W]
|
Rozdzielczość [W]
|
Dokładność
|
|
1 ¸ 1999
|
1
|
-0%, +(5.0% odczytu + 3 cyfry)
|
Prąd pomiarowy: < ½ IDN ustawienie
Napięcie dotykowe Ut
|
Zakres [V]
|
Rozdzielczość [V]
|
Dokładność
|
|
0 ¸ 2Utlim
|
0.1
|
-0%, +(5.0% odczytu + 3 cyfry)
|
Utlim (Ul): 25V , 50V
Rezystancja uziemienia / Rezystywność gruntu
Ogólna charakterystyka
Prąd pomiarowy: <10mA – 77.5Hz, Napięcie jałowe: < 20V rms
Rezystancja uziemienia
|
Zakres [W]
|
Rozdzielczość [W]
|
Dokładność (*)
|
|
0.01 ¸ 9.99
|
0.01
|
±(5.0% odczytu + 3 cyfry)
|
|
10.0 ¸ 99.9
|
0.1
|
|
100 ¸ 999
|
1
|
|
1.00k ¸ 49.99k
|
0.01k
|
(*) Należy dodać 5% do dokładności jeśli rezystancja sondy (Rs lub Rh) > 100 x Rmierzone
Rezystywność gruntu
|
Zakres [Wm]
|
Rozdzielczość [Wm]
|
Dokładność (*)
|
|
0.06 ¸ 9.99
|
0.01
|
±(5.0% odczytu + 3 cyfry)
|
|
10.0 ¸ 99.9
|
0.1
|
|
100 ¸ 999
|
1
|
|
1.00k ¸ 9.99k
|
0.01k
|
|
10.0k ¸ 99.9k
|
0.1k
|
|
100k ¸ 999k
|
1k
|
|
1.00M ¸ 3.14M
|
0.01M
|
(*) z odległością d=10m, Zakres odległości “d”: 1 ¸ 10m
Prąd upływu (za pomocą opcjonalnego przetwornika cęgowego HT96U)
|
Zakres [mA]
|
Rozdzielczość [mA]
|
Dokładność
|
|
0.5 ¸ 999.9
|
0.1
|
±(5.0% odczytu + 2 cyfry)
|
Parametry środowiskowe (funkcje AUX)
|
Parametr
|
Zakres
|
Rozdzielczość
|
Dokładność
|
|
Temperatura [°C]
|
-20°C ¸ 80°C
|
0.1 °C
|
±(2.0% odczytu +2 cyfry)
|
|
Temperatura [°F]
|
-4°F ¸ 176°F
|
0.1 °F
|
|
Wilgotność względna [%HR]
|
0 ¸ 100%HR
|
0.1% UR
|
|
Wyjściowe napięcie DC
|
0.1mV ¸ 1.0V
|
0.1mV
|
|
Natężenie oświetlenia [Lux]
|
0.001Lux ¸ 20.00 Lux (*)
|
0.001 ¸ 0.02 Lux
|
|
0.1 Lux ¸ 2000 Lux (*)
|
0.1 ¸ 2 Lux
|
|
1 Lux ¸ 20 kLux (*)
|
1 ¸ 20 Lux
|
(*) Dokładność sondy luksometrycznej HT53 jest zgodna z Klasą AA
2. Specyfikacja ogólna
Wyświetlacz i pamięć:
- Cechy: Dotykowy, kolorowy graficzny ekran LCD, 320x240mm
- Pamięć: 999 komórek, 3 poziomy znaczników
- Komunikacja: Optyczny-USB
Zasilanie:
- Baterie: 6 x 1.2V(akumulatory) typ AA lub 6 x 1.5V typ AA
Właściwości mechaniczne:
- Wymiary (Dł. x Sz. x W.): 225 x 165 x 105mm
- Waga (z bateriami): około 1.2kg
Warunki środowiskowe:
- Temperatura odniesienia: 23°C ± 5°C
- Temperatura pracy: 0° ¸ 40°C
- Dozwolona wilgotność względna: < 80% HR
- Temperatura przechowywania: -10 ¸ 60°C
- Wilgotność przechowywania: < 80% HR
Test sprawdza zgodność z normami:
- Test ciągłości prądem 200mA: IEC/EN61557-4
- Rezystancja izolacji: IEC/EN61557-2
- Rezystancja uziemienia: IEC/EN61557-5
- Impedancja pętli zwarcia: IEC/EN61557-3
- Test RCD: IEC/EN61557-6
- Kolejność wirowania faz: IEC/EN61557-7
Ogólne normy:
- Bezpieczeństwo przyrządów pomiarowych: IEC/EN61010-1 + A2(1997)
- Norma produktowa: IEC/EN61557-1,2,3,4,5,6,7
- Izolacja: podwójna izolacja
- Stopień zanieczyszczenia: 2
- Kategoria przepięciowa: CAT III 240V~ (do ziemi), max 415V pomiędzy wejściami
- Maks. Wysokość pracy: 2000m
- EMC: EN61326-1 (1998) + A1 (1999)
Przyrząd ten jest zgodny z wymaganiami Niskonapięciowej Dyrektywy europejskiej 2006/95/EEC (LVD) oraz EMC 2004/108/EEC
Specyfikacja techniczna może ulec zmianie bez uprzedzenia
