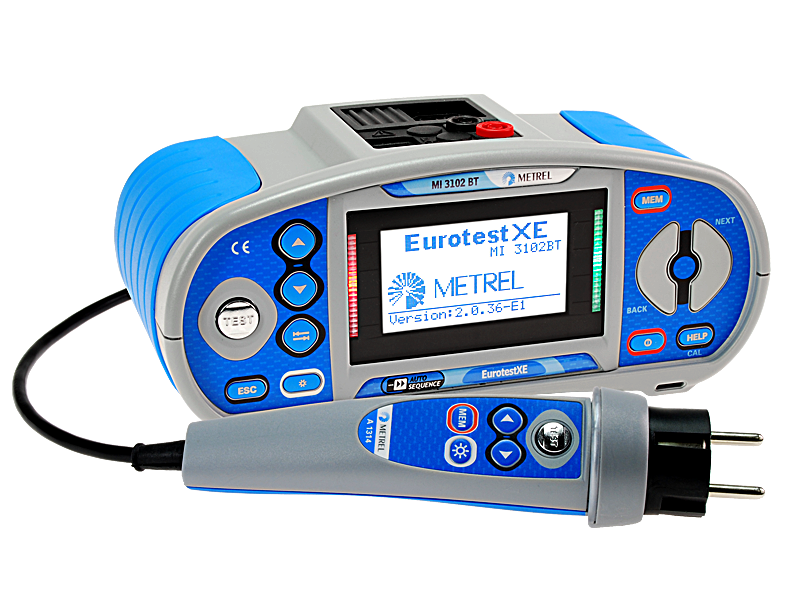

Wielofunkcyjny miernik instalacji MI3102BT EurotestXE
MI 3102 BT jest wielofunkcyjnym urządzeniem pomiarowym, które wykonuje kompletne testy bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/PN EN 61557. Posiada tryb AUTOSEKWENCJI, pozwalający na automatyczny pomiar w systemach TN, TT oraz IT. Ponadto pozwala na wykonywanie testu ISFL i IMD. Dodatkowo MI 3102 BT EurotestXE pozwala monitorować napięcie on-line, sprawdzać kolejność faz, mierzyć rezystancję uziemienia, natężenie oświetlenia oraz prąd TRMS. EurotestXE jest wyposażony w zintegrowane charakterystyki bezpieczników i wyłączników RCD oraz wykonuje ocenę wyniku pomiaru w formie DOBRY / ZŁY. Wszystkie wyniki można łatwo zapisać w pamięci, a następnie skopiować do komputera PC za pomocą oprogramowania EuroLink PRO (dostępne w standardzie) w celu oceny i przygotowania raportu.
Funkcje pomiarowe
- Rezystancja izolacji z napięciem DC od 50 V do 1000 V
- Ciągłość przewodów PE z prądem pomiarowym 200 mA DC ze zmianą polaryzacji
- Ciągłość przewodów PE z prądem pomiarowym 7 mA DC bez wyzwalania wyłączników RCD
- Impedancja linii/pętli zwarcia
- Impedancja pętli bez wyzwolenia wyłącznika RCD
- Napięcie i częstotliwość TRMS
- Kolejność następstwa faz
- Moc i harmoniczne
- Pomiar wyłączników RCD (ogólne i selektywne typu AC, A, F, B, B+, EV RCD, MI RCD)
- Rezystancja uziemienia: 3-przewodowo i metodą 2-cęgową (opcja: A 1018 + A 1019)
- Rezystywność gruntu (opcja: Ro-adapter)
- Prąd upływu TRMS i prąd obciążenia (opcja: A 1018)
- Test pierwszego prądu uszkodzeniowego (ISFL)
- Test urządzeń monitorowania izolacji (IMD)
- Natężenie oświetlenia (opcja: A 1172/A 1173)
Cechy użytkowe
- Predefiniowane AUTOSEKWENCJE®:
Auto TT (U, Zln, Zs, Uc)
Auto TN/RCD (U, Zln, Zs, Rpe)
Auto TN (U, Zln, Zlpe, Rpe)
Auto IT (U, Zln, Isc, Isfl, IMD)
- Pomiar mocy i analiza harmonicznych
- Wbudowane ekrany pomocy
- Wbudowane tabele zabezpieczeń: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm
- Monitorowanie w czasie rzeczywistym wszystkich 3 napięć
- Automatyczna zmiana polaryzacji przy pomiarze ciągłości
- Brak wyzwolenia RCD: Pomiar impedancji pętli zwarcia bez wyzwalania wyłączników różnicowoprądowych
- Wbudowana ładowarka i akumulatorki w standardzie
- Auto RCD: Automatyczny pomiar RCD
- Komunikacja Bluetooth z PC, tabletami i smartfonami z systemem Android
- Oprogramowanie Metrel Electrical Safety Manager dla pobrania wyników pomiarów i tworzenia raportów
- Aplikacja aMESM: Aplikacja dla systemu Android do zarządzania danymi w terenie (opcjonalnie)
Zastosowanie
- Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia
- Testowanie instalacji jedno i wielofazowych
- Testowanie instalacji w układach sieci TT, TN i IT
- Testowanie instalacji zasilających urządzenia medyczne
NORMY
Funkcjonalność: PN-EN 61557, DIN 5032
Inne normy: PN-HD 60364-4-41, PN-EN 61008, PN-EN 61009, BS 7671, AS/NZ 3017, CEI 64.8, HD 384, VDE 413
Kompatybilność elektromagnetyczna: PN-EN 61326
Bezpieczeństwo: PN-EN 61010-1, PN-EN 61010-031, PN-EN 31010-2-030, PN-EN 31010-2-032
DANE TECHNICZNE
CIĄGŁOŚĆ
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| Prąd testowy 7 mA 2-przewody |
0.00 Ω … 19.99 Ω
20.0 Ω … 1999 Ω |
0.1 Ω
1 Ω |
±(5 % w.w. + 5 cyfr) |
| Prąd testowy 200 mA 2-przewody |
0.00 Ω … 19.99 Ω
20.0 Ω … 99.9 Ω
100.0 Ω … 1999 Ω |
0.01 Ω
0.1 Ω
1 Ω |
±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.) |
REZYSTANCJA IZOLACJI
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| Napięcie testowe 50/100/250 V |
0.00 MΩ … 19.99 MΩ
20.0 MΩ … 99.9 MΩ
100.0 MΩ … 199.9 MΩ |
0.01 MΩ0.1 MΩ |
±(5 % w.w. + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.) |
| Napięcie testowe 500/1000 V |
0.00 MΩ … 19.99 MΩ
20.0 MΩ … 99.9 MΩ
200 MΩ … 999 MΩ |
0.01 MΩ
0.1 MΩ
1 MΩ |
±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.) |
RCD
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| RCD Uc |
0.00 V … 19.99 V
20.0 V … 99.9 V |
0.1 V |
(-0%/±15 %) w.w. ± 10 cyfr
(-0%/±15 %) w.w. |
| RCD (t), |
0.00 ms … 40.0 ms
0.0 V … maks.czas |
0.1 ms |
±1 ms
±3 ms |
| RCD I Ramp |
0.2xI?N … 1.1xI?N (AC)
0.2xI?N … 1.5xI?N (A), I?N ≥30 mA)
0.2xI?N … 2.2xI?N (A), I?N 0.2xI?N … 2.2xI?N (B) |
0.05xI?N |
±0.1xI?N |
IMPEDANCJA
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| Zline L-L, L-N Ipsc |
0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ |
0.01 Ω
0.1 Ω
1 Ω
10 Ω |
“±(5 % w.w. + 5 cyfr)±(10 % w.w.)” |
| Zloop L-PE, Ipfc |
0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ |
0.01 Ω
0.1 Ω
1 Ω
10 Ω |
±(5 % w.w. + 5 cyfr)±(10 % w.w.) |
NAPIĘCIE
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| TRMS |
0 … 550 V |
1V |
±(2 % w.w. + 2 cyfr) |
| Częstotliwość |
0.00 Hz .. 9.99 Hz
10.0 Hz … 499.9 Hz |
0.01 Hz
0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
PRĄD
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| TRMS, AC z A1018 |
0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A |
0.1 mA
1 mA
0.01 A |
±(5 % w.w. + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.) |
| TRMS, AC z A1019 |
0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A |
0.1 mA
1 mA
0.01 A |
wskazujący
±(5 % w.w.)
±(3 % w.w.) |
| TRMS, AC/DC z A1391, zakres=40A |
0.00 A … 1.99 A
2.00 A … 19.99 A
20.0 A … 39.9 A |
0.01 A
0.01 A
0.1 A |
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.) |
| TRMS, AC/DC z A1391, zakres = 300A |
0.00 A … 19.99 A
20.0 A … 39.9 A
40.0 A … 299.9 A |
0.01 A
0.01 A
0.1 A |
wskazujący
±(3 % w.w. + 5 cyfr) |
REZYSTANCJA UZIEMIENIA
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| 3 przewodowo |
0.00 MΩ … 19.99 Ω
20.0 MΩ … 199.9 Ω
200.0 MΩ … 9999 Ω |
0.01 Ω
0.1 Ω
1 Ω |
±(5 % w.w. + 5 cyfr) |
| 2 cęgowo |
0.00 MΩ … 19.99 Ω
20.0 MΩ … 30.0 Ω
30.1 MΩ … 99.9 Ω |
0.01 Ω
0.1 Ω
0.1 Ω |
±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.) |
| Rezystywność gruntu |
0.0 Ωm … 99.9 Ωm
100 Ωm … 999 Ωm
1.00 Ωmk … 9.99 kΩm
10.0 Ωmk … 99.9 kΩm |
0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm |
±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ |
TEST PIERWSZEGO PRĄDU USZKODZENIOWEGO
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| Test 1 prądu uszk. |
0.0 mA … 19.9 mA |
0.1 mA |
±(5 % w.w. + 3 cyfry) |
TEST IMD
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
Orientacyjne progi
rezystancji izolacji |
5 … 640 kΩ |
5 kΩ |
Orientacyjne wartości, do 128 kroków |
NATĘŻENIE OŚWIETLENIA
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
| Typ B |
0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux |
0.01 lux
0.1 lux
1 lux
10 lux |
±(5 % w.w. + 2 cyfry)±(5 % w.w.) |
| Typ C |
0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux |
0.01 lux
0.1 lux
1 lux
10 lux |
±(10 % w.w. + 3 cyfry)±(10 % w.w.) |
DANE OGÓLNE
| Zasilanie |
9 VDC (6×1.5 V bateria lub akumulatorek, rozmiar AA) |
| Kat. Przepięciowa |
1000 V DC CAT II; 600 V CAT III; 300 V CAT IV |
| Klasa ochrony |
Podwójna izolacja |
| Komunikacja |
BT, USB, RS232 |
| Masa |
1.3 kg |
| Wymiary |
230 x 103 x 115 mm |
