Opis produktu – Wielofunkcyjny miernik rezystancji uziemień C.A 6472 Chauvin Arnoux

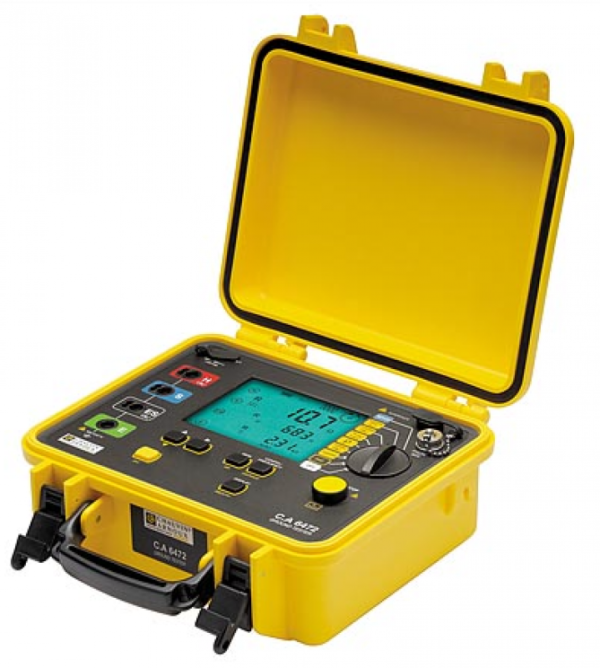

Wielofunkcyjny miernik rezystancji uziemień C.A 6472 Chauvin Arnoux
Niezawodny, dokładny i szybki do kompleksowego badania uziemienia.
Zastosowanie
Uniwersalny przyrząd C.A 6472 może być użyty do szybkiego, kompletnego testowania wszystkich systemów uziemienia dzięki połączeniu różnych funkcji pomiaru uziemienia w jednym mierniku. Przy użyciu C.A 6474 możliwe jest również zmierzenie uziemienia słupa, czyniąc tester podstawowym narzędziem do diagnozy i utrzymania systemu uziemiającego różnych typów słupów.
- Analiza częstotliwościowa (41Hz – 5kHz)
- Szeroki zakres pomiaru przy optymalnej rozdzielczości
- Tłumienie sygnałów interferencyjnych do 60Vpeak
- Automatyczne wyliczanie współczynnika sprzężenia uziemienia i rezystywności gruntu
- Pomiar i analiza uziemienia słupa
- Rejestracja wyników pomiarów
Funkcje
- Wszystkie metody pomiaru rezystancji uziemienia oraz pomiar uziemień słupów (opcja C.A 6474)
- Rezystywność gruntu (metoda Wennera i Schlumbergera)
- Sprzężenie uziemienia
- Pomiar potencjału uziemienia
- Ciągłość / rezystancja
Specyfikacja – Wielofunkcyjny miernik rezystancji uziemień C.A 6472 Chauvin Arnoux
Metoda 3P (trzybiegunowa)
Tradycyjna metoda pomiaru uziemień z użyciem sond. Miernik wykorzystując tę metodę umożliwia pomiar rezystancji wymaganych sond pomocniczych RS i RH. Aby wynik pomiaru był jeszcze dokładniejszy wyświetlana jest informacja o napięciu zakłócającym.
Metoda 4P i 4P z cęgami
Metoda czterobiegunowa jest szczególnie zalecana do pomiarów bardzo małych wartości rezystancji uziemień. W przypadku gdy występują połączenia równoległe kilku uziomów, możliwe jest wykorzystanie dodatkowych cęgów prądowych. Metoda selektywna 4P pozawala na zaoszczędzenie czasu, gdyż nie jest wymagane odłączanie złącza kontrolnego z badanego uziemienia. Cęgi wykonują pomiar prądu płynącego przez badane uziemienie. Wpływ pozostałych uziemień na pomiar prądu jest znikomy.
Metoda 2 cęgowa
W przypadku systemu uziemień połączonych równolegle, możliwe jest wykonanie dokładnych pomiarów przy użyciu tylko 2 cęgów( bez konieczności rozstawiania sond). Cęgi nadawcze generują sygnał ( 32V/ 1367Hz) natomiast drugie cęgi dokonują pomiaru prądu w zamkniętej pętli.
Pomiar sprzężenia uziemień
Użytkownik wykonuje pomiar 3 kolejnych uziemień ( 2 pomiary wykorzystując metodę 3P – R1&R2 oraz 1 pomiar wykorzystując metodę 2P – R1,2). C.A 6472 automatycznie oblicza rezystancję sprzężenia Rc = (R1+R2 –R1-2)/2.
Rezystywność gruntu
Jeżeli istnieje możliwość wyboru miejsca na wybranie położenia dla uziemienia pomiar rezystywności może okazać się bardzo pomocny w celu wyboru miejsca w którym rezystancja będzie miała wartość najmniejszą (optymalizacja kosztów konstrukcyjnych). Miernik automatycznie oblicza rezystywność gruntu używając metod Wennera lub Schlumbergera.
Pomierzone są również wartości rezystancji sond również RE, RES, RS i RH.
Pomiar potencjału
Pomiar ten może być użyty do określenia wartości potencjału w funkcji odległości. Wykonanie serii pomiarów potencjału dla różnych odległości pozwala na wykreślenie charakterystyki potencjału wokół uziemiania.
Pomiar uziemień słupów z linką odgromową
Linie wysokiego napięcia zazwyczaj posiadają linkę odgromową aby umożliwić odprowadzenie do ziemi prądu piorunowego. Wszystkie słupy są połączone z linką, tworząc system uziemień połączonych równolegle.. Jeżeli linka odgromowa nie zostanie odłączona, co wiąże się z niebezpieczeństwem oraz dodatkowym czasem pracy to pomierzenie rezystancji uziemień metodą techniczną nie jest możliwe.
C.A 6472 w połączeniu z adapterem C.A 6474 dokonującym obróbkę wektorową umożliwia wykonanie pomiarów rezystancji uziemień słupa nawet jeżeli jest on częścią większego systemu uziemiającego.
Impedancja uziemienia może zostać pomierzona dokładnie i selektywnie w trybie skanowania do 5kHz. Po zastosowaniu 4 giętkich cewek Rogowskiego zakładanych na każdej nodze słupa.
Mierzone parametry:
- całkowitej rezystancji linii,
- rezystancji rozważanego słupa,
- każdej stopy słupa,
- rezystancji linki odgromowej pomiędzy słupami.
