| Model |
ADS924A |
|
|
|
| Szerokość pasma (-3 dB) |
250MHz |
|
|
|
| Kanał |
2 |
4 |
| Maks. częstotliwość próbkowania |
2GSa/s (jednokanałowa) 1GSa/s (dwukanałowa) 500MSa/s (pełnokanałowa) |
| Tryb akwizycji |
Próbka, Szczyt, Wysoka rozdzielczość, Średnia,
Segmentacja |
Dokładność wzmocnienia DC |
3% (≤1 mV),
2% (≥2 mV) |
| Maks. szybkość przechwytywania przebiegu |
Maks. 700 000wfms/s |
Maksymalna głębokość pamięci |
100M |
| Zakres czułości pionowej |
200μV/div～10 V/div |
Rozdzielczość pionowa |
12 bitów |
| Zakres częstotliwości próbkowania |
1ns/div – 1000s/div, krok 1-2-5 |
Dokładność czasu przekaźnika |
±25 ppm (typowo) |
| Impedancja wejściowa |
1 MΩ±2%, równolegle z 20 pF±5 pF |
| Współczynnik tłumienia sondy |
1.00μX-1M.00X, krok po 1-2-5, wsparcie niestandardowe |
| Typ wyzwalacza |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
| Dekodowanie magistrali |
RS232/UART, I2C, SPI, CAN, LIN |
| Pomiar automatyczny |
Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑),
Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓),
FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) |
| Matematyka kształtu fali |
+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, działanie funkcji (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, zdefiniowane przez użytkownika, filtr cyfrowy (dolnoprzepustowy, górnoprzepustowy, pasmowoprzepustowy, pasmowozaporowy) |
| Licznik częstotliwości |
6-cyfrowy licznik częstotliwości,
Maksymalna częstotliwość: maksymalna analogowa szerokość pasma oscyloskopu |
| Woltomierz |
Obsługa DC, AC+DCrms, ACrms, rozdzielczość: 4 cyfry (ACV/DCV) |
| Generator przebiegów arbitralnych (opcjonalny)Specyfikacja |
| Maksymalna częstotliwość wyjściowa |
30 MHz pojedynczo |
Częstotliwość próbkowania |
160MSa/s |
| Standardowy kształt fali |
Sinus, kwadrat, rampa, impuls, szum |
| Arbitralny kształt fali |
28 wbudowanych przebiegów |
| Rozdzielczość pionowa |
14 bitów |
Kształt fali Arb |
1μHz ~ 10MHz |
| Długość fali Arb |
2-8 tys. punktów |
Amplituda |
2mVpp ~ 10Vpp, 1mVpp ~ 5Vpp (50 Ω) |
| Impedancja |
50Ω (typ) |
Modulacja |
AM, FM, PM, FSK |
| Analizator logiczny (opcjonalny)Specyfikacja |
| Liczba kanałów |
16 kanałów wejściowych (D0-D15) (D0 do D7, D8 do D15) |
| Zakres progów |
±20,0 V, krok 10 mV |
Maks. napięcie wejściowe |
±40V szczytowe CAT I, przepięcie przejściowe 800Vpk |
| Minimalne wahania napięcia |
500mVpp |
Impedancja wejściowa |
100 kΩ, 8 pF |
| Maks. Zakres dynamiki wejścia |
Próg ±30 V+ |
Rozdzielczość pionowa |
1 bit |
| Inne |

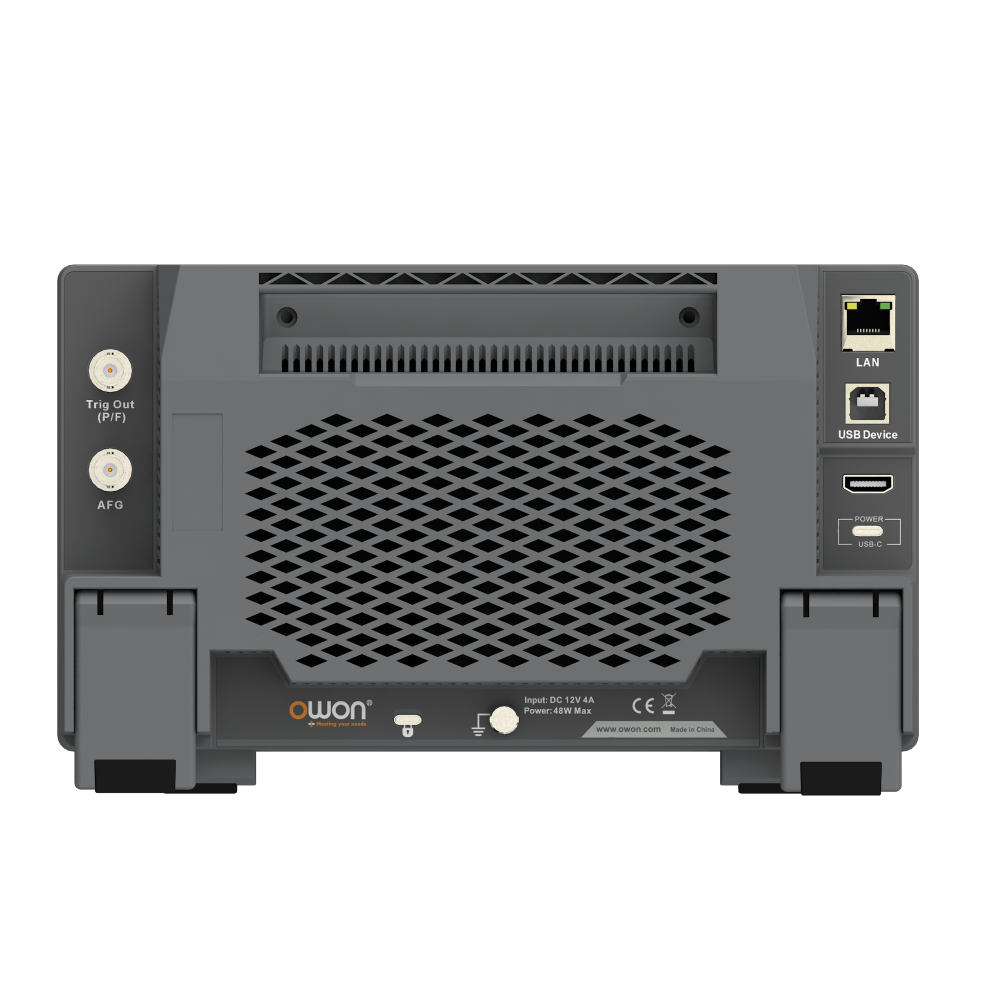

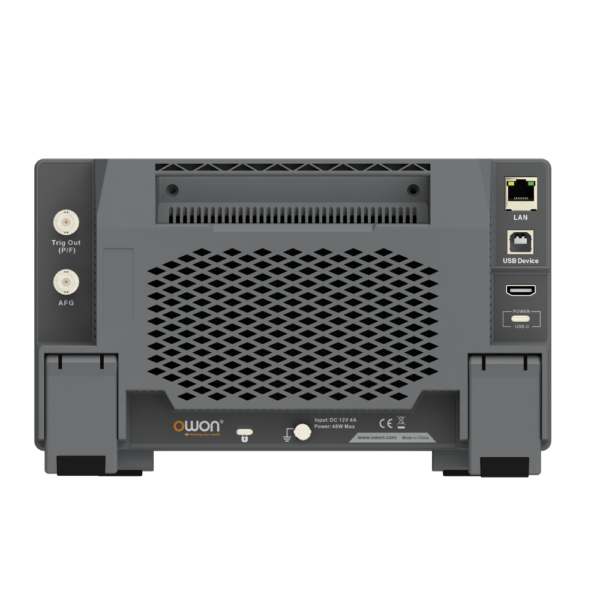

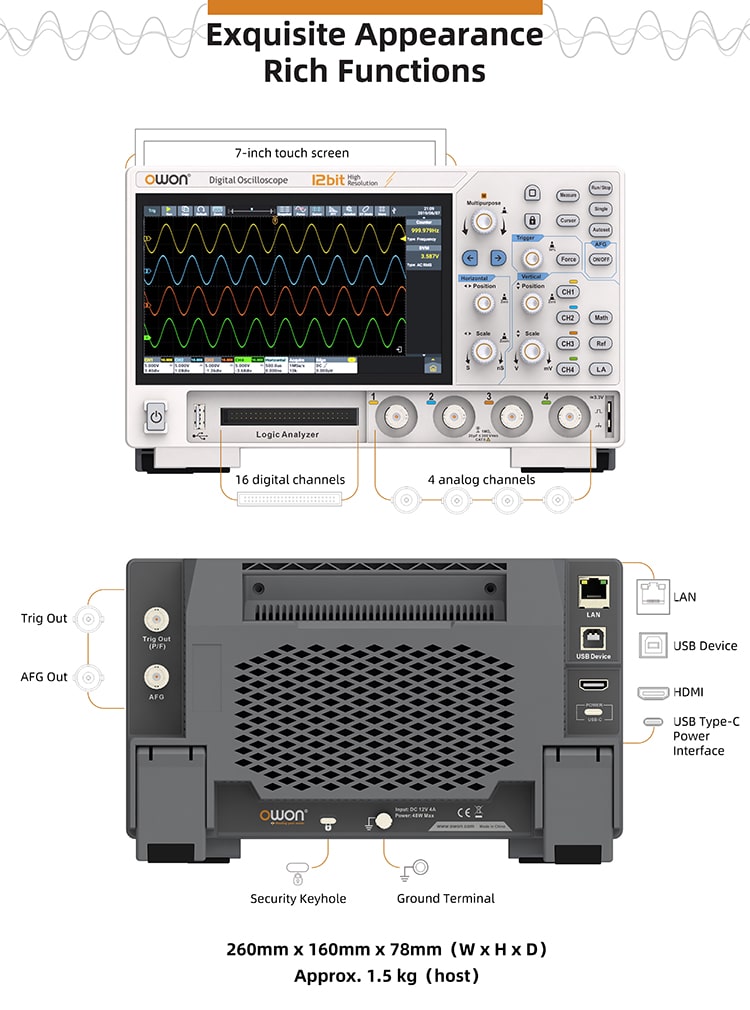

| Interfejs komunikacyjny |
HDMI, urządzenie USB, host USB, wyjście Trig Out (P/F), LAN |
| Wyświetlacz |
7 cali (1024×600), pojemnościowy ekran wielodotykowy |
| Interfejs zasilania |
Typ-C [1] |
| Wymiary (szer. x wys. x gł.) |
260mm x 160mm x 78mm |
| Waga |
≈1,5 kg (bez opakowania) |
