Name: Wielofunkcyjny stojak testowy
Brand: Bedo

Opis produktu – Wielofunkcyjny stojak testowy

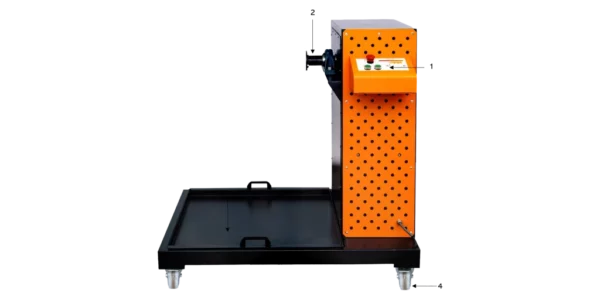

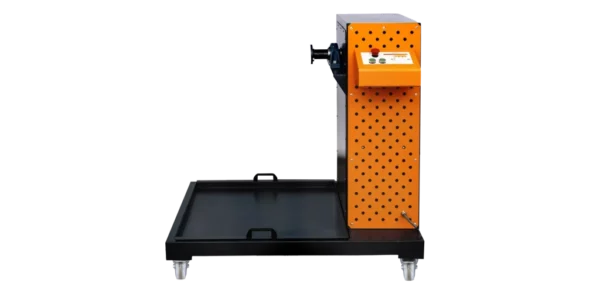

Wielofunkcyjny stojak (GPW100) jest przeznaczony do celów edukacyjnych, a jego głównym celem jest montaż różnych typów silników i układów przeniesienia napędu do montażu i demontażu. Stojak umożliwia obracanie silników i przekładni o pełny cykl lub 360°, a także pozwala na różne pozycje montażowe i orientacje.

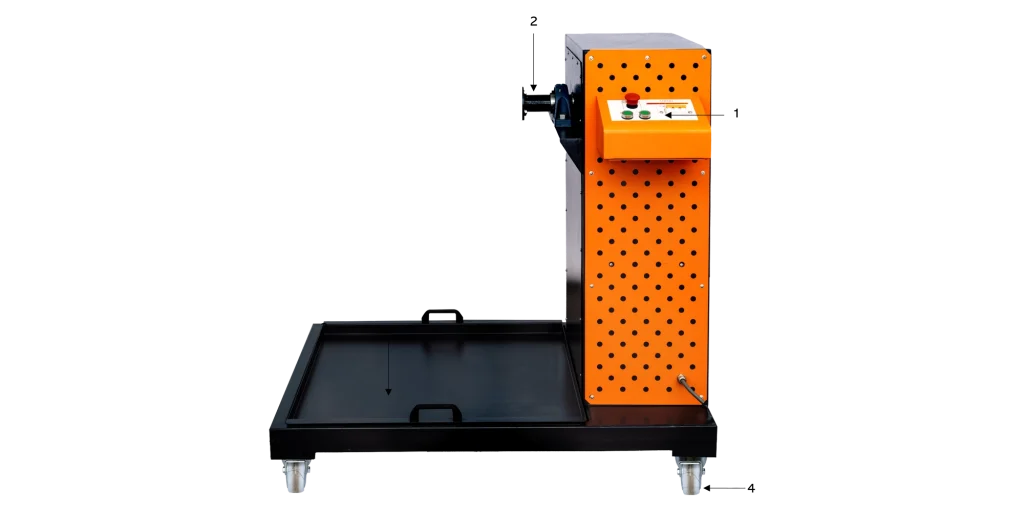

1 Jednostka robocza 2 Wał obrotowy 3 Miska olejowa 4 Kółka samonastawne

Zakres dostawy

Wielofunkcyjne stanowisko testowe (WSE100)
Twarda instrukcja obsługi

Opcje

Szczegóły techniczne

Podwozie urządzenia jest wykonane ze sztywnych materiałów i zaprojektowane tak, aby było bardzo wytrzymałe w celu przenoszenia różnych silników i układów przeniesienia napędu.
Silniki i skrzynie biegów są przymocowane do stojaka za pomocą wytrzymałego stalowego wału i mechanizmu sprzęgającego.
Urządzenie jest w stanie obracać zamontowany system silnika lub skrzyni biegów o 360° w prawo i w lewo za pomocą silnika elektrycznego.
Używając funkcji obrotowej systemu; użytkownik będzie w stanie utrzymać wymagany kąt obrotu w określonym momencie, aby ułatwić proces montażu i demontażu.
Silnik elektryczny jest zamocowany wewnątrz podwozia stojaka, a jego obrotowy wał jest połączony ze stalowym wałem, który przenosi badany system silnika lub przekładni.
System szkoleniowy jest wyposażony w mechanizm przytrzymujący wykonany ze specjalnej płyty i otworów odpowiednich do przenoszenia różnych systemów.
Urządzenie jest wyposażone w dolną płytę (miskę olejową) z uchwytami do zbierania nadmiaru lub spuszczonego oleju podczas pracy, a także do przechowywania wszelkich elementów, które mogą spaść podczas procesu montażu i demontażu, na przykład śrub, nakrętek itp.
Jednostka edukacyjna jest wyposażona w jednostkę operacyjną z wyłącznikiem awaryjnym, wyłącznikiem automatycznym i dwoma przyciskami do obracania badanego systemu zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara.
Stojak jest wyposażony w kółka pod spodem, aby ułatwić przemieszczanie zamontowanych jednostek wewnątrz warsztatu, oprócz mechanizmu hamowania kół, który zapobiega przesuwaniu się stojaka podczas pracy.

Experiments

Together with different assembly and disassembly trainers, the unit will be able to perform the following trainings:
- Assembly and disassembly of petrol engine.
- Assembly and disassembly of CRDI diesel engine.
- Assembly and disassembly of FWD manual transmission.
- Assembly and disassembly of RWD manual transmission.
- Assembly and disassembly of FWD automatic transmission.
- Assembly and disassembly of RWD automatic transmission.
- Assembly and disassembly of CVT transmission.
