Opis
- Połączony kalibrator/DMM/PC
- 0 – 1050V & 0 – 22A (AC/DC)
- Źródło do 1GΩ rezystancji
- Symulacja/pomiar termopary
- PT100, C & L, kalibracja zakresu
- Kalibracja miernika cęgowego
- Oprogramowanie EasyCal w zestawie

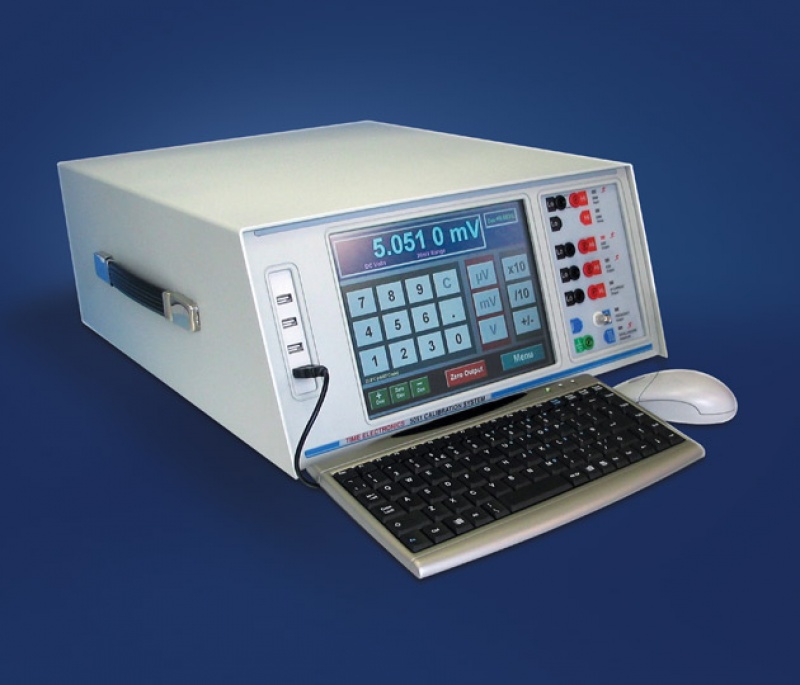

Kalibrator / DMM / PC z ekranem dotykowym
Miernik 5051Plus łączy w sobie precyzyjny wielofunkcyjny kalibrator, 6½ cyfrowy multimetr i przemysłowy komputer z ekranem dotykowym. Oferując wysoką wydajność kalibracji i maksymalną funkcjonalność, stanowi podstawę wydajnego programu kalibracji. Dzięki zintegrowaniu kalibratora, multimetru cyfrowego i komputera PC w jednym urządzeniu, w laboratorium wykorzystywana jest minimalna ilość miejsca. Jest to również korzystne dla kalibracji w terenie, ponieważ 5051Plus zastępuje potrzebę transportu kilku przyrządów.
Kalibrator
Standardowe urządzenie jest wyposażone w napięcie AC/DC do 1050V, prąd AC/DC do 22A, zmienną rezystancję do 120MΩ (ze stałą wartością 1GΩ), pojemność i indukcyjność, przewodność, symulację termopary i kalibrację oscyloskopu. W zestawie znajduje się również adapter miernika cęgowego do kalibracji cęgów do 1100A oraz zestaw przewodów pomiarowych zapewniający niezbędne połączenia dla prawie wszystkich zastosowań. Dalsze ulepszenia można uzyskać dzięki opcjonalnym adapterom i towarzyszącym im przyrządom stacjonarnym. Dostępne jest zarówno sterowanie ręczne, jak i oprogramowanie EasyCal.
Multimetr cyfrowy
Wewnętrzny 6½-cyfrowy multimetr mierzy napięcia stałe do 1000 V, napięcia przemienne do 750 V, rezystancję do 100 MΩ i częstotliwość do 300 kHz.
Operacja może być wykonywana za pomocą programu sterowania ręcznego lub oprogramowania EasyCal.
Komputer PC z ekranem dotykowym
System operacyjny to Windows XP embedded, działający na komputerze PC 2 GHz, który umożliwia podłączenie standardowych urządzeń peryferyjnych. Programy sterujące kalibratora i DMM umożliwiają łatwe wybieranie szerokiego zakresu funkcji za pomocą myszy, klawiatury lub ekranu dotykowego. Jako kompletna stacja robocza, 5051Plus jest dostarczany z drukarką i zestawem połączeniowym do tworzenia certyfikatów, raportów i etykiet.
Kalibracja wielu przyrządów
5051Plus może kalibrować multimetry cyfrowe i analogowe, mierniki częstotliwości, omomierze, miliwoltomierze AC/DC, dekadomierze, wskaźniki i czujniki termoparowe, mierniki cęgowe, oscyloskopy, liczniki czasu, RTD i wiele innych. Towarzyszące przyrządy i adaptery mogą być dodawane do zasilaczy, urządzeń ciśnieniowych i innych.
Oprogramowanie EasyCal – zarządzanie, automatyzacja i optymalizacja procesu kalibracji
Przyrząd 5051Plus jest fabrycznie wyposażony w oprogramowanie EasyCal firmy Time Electronics. Zautomatyzuj proces kalibracji i zwiększ szybkość kalibracji oraz spójność wyników. Łatwe tworzenie certyfikatów kalibracji i raportów zgodnych z normami ISO 9001, ISO 17025 i innymi międzynarodowymi standardami jakości. Dane mogą być przesyłane do komputerów stacjonarnych/serwerów za pomocą pamięci USB lub podłączone do sieci LAN za pomocą złącza Ethernet znajdującego się z tyłu urządzenia.
Funkcje standardowe – Kalibrator
| Funkcja |
Zakres |
Najlepsza specyfikacja na 1 rok |
| Napięcie DC |
0 do ± 1050V |
± 15ppm ustawienia |
| Prąd DC |
0 do ± 22A |
± 80ppm ustawienia |
| Napięcie AC |
1mV do 1050V (10Hz do 1MHz, fala sinusoidalna) |
± 300ppm ustawienia |
| Prąd AC |
10μA do 22A (20Hz do 1kHz, fala sinusoidalna) |
± 0,05% ustawienia |
| Adapter miernika cęgowego x50 obrotów |
Prąd AC/DC do 1100A (DC, 45 do 90Hz) |
± 0,5% |
| Pojemność |
1nF, 10nF, 100nF, 1μF, 10μF, 100μF (100V max) |
± 0,25% ustawienia |
| Indukcyjność |
1mH, 1.9mH, 5mH, 10mH, 19mH, 50mH, 100mH, 190mH, 500mH, 1H, 10H |
± 0,1% ustawienia |
| Odporność dekadowa |
1Ω do 1GΩ (wartości dekadowe) |
± 20ppm ustawienia |
| Pełny zakres rezystancji |
1Ω do 120MΩ zmienna |
± 100ppm ustawienia |
| Przewodność |
1s do 1ns (wartości stałe, kroki dekadowe) |
± 20ppm ustawienia |
| Symulacja termopary |
-270 do 1800°C (typ J, K, R, T, S, B, E, N) |
± 0,15°C |
| Symulacja PT100 |
-180 do 850°C |
± 0,2°C |
Kalibracja oscyloskopu
– Amplituda
– Częstotliwość/okres
– Cykl pracy
– Szybki wzrost
– Przemiatanie 2,2 GHz (opcja 9769) |
6mV do 200V i 6mV do 2V 50Ω (fala prostokątna lub DC)
0,1Hz do 100MHz / 10ns do 10s (stałe wartości 1, 2, 5 sekwencji)
3 częstotliwości: 100Hz, 1kHz, 10kHz, ustawiane od 0 do 100%
<400ps. Sprawdzanie szerokości pasma do 400MHz
100MHz do 2.2GHz wyrównana fala sinusoidalna (0.5, 1, 1.5V pk-pk) |
± 0,05%
± 0,1ppm (± 20ppm: 20-100MHz)
–
–
Amplituda ± 1%, częstotliwość ± 20ppm |
Funkcje standardowe – wewnętrzy multimetr 6.5 cyfry
| Funkcja |
Zakres |
Najlepsza specyfikacja na 1 rok |
| Napięcie DC |
0 do 1000V |
35ppm rdg + 6ppm rng |
| Prąd DC |
0 do 3A |
500ppm rdg + 50ppm rng |
| Napięcie AC |
0 do 750V |
0,06% rdg + 0,04% rng |
| Prąd AC |
0 do 3A |
0,1% rdg + 0,04% rng |
| Odporność |
0 do 100MΩ |
100ppm rdg + 50ppm rng |
| Częstotliwość |
3Hz do 300kHz |
0,01% rdg |
| Termopara |
-270 do 1800°C (typ J, K, R, T, S, B, E, N) |
± 0,5°C |
| PT100 |
-180 do 850°C |
± 0,08°C |
Funkcje standardowe – Specyfikacja wewnętrznego PC
| Procesor |
2GHz |
| Pamięć RAM |
512MB |
| Dysk twardy |
60GB Solid State |
| Porty |
4 x USB, 1 x Fast Ethernet |
| Wyświetlacz |
10,5-calowy wyświetlacz LCD (ekran dotykowy) |
| System operacyjny |
Windows XP Embedded |
| Wstępnie załadowane oprogramowanie |
Kalibrator i programy sterujące DMM, pakiet oprogramowania kalibracyjnego EasyCal |
| W zestawie |
Klawiatura USB, drukarka atramentowa, drukarka etykiet Cal i ID, nagrywarka DVD-RW, 4-portowy koncentrator USB, klawiatura numeryczna, pamięć USB |
Opcje
| Opcje kalibracji oscyloskopu |
9769: Wewnętrzny generator sinusoidalny o częstotliwości 2,2 GHz
9762: Zewnętrzny rubidowy wzorzec częstotliwości o wysokiej stabilności
9764: Zewnętrzny adapter do kalibracji sondy prądowej |
| Adaptery zewnętrzne
& Instrumenty |
9773: Adapter tachometru optycznego
9764: Adapter do kalibracji sondy prądowej
9790: Przekładnik prądowy 100 A AC
9760: Wzmacniacz mocy (60 V AC, 90 V DC – 100 mA)
7042: Zdalny moduł ciśnieniowy (wersje Vac do 20 bar)
5077: Kalibrator mocy
7070/7071/7072: Kalibratory Dry Block |
| Akcesoria EasyCal
& Certyfikaty kalibracji |
9777: Czytnik kodów kreskowych
9779: Drukarka zadań i etykiet adresowych
EC2FL/EC2CL/EC2WL: Dodatkowe licencje użytkownika dla oddzielnych komputerów
EAD: Dodatek EasyAdmin
EWC: Dodatek WebCerts
CREP: Oprogramowanie Crystal Reports
C134: Certyfikat kalibracji UKAS |
Specyfikacja ogólna
| Rozgrzewanie |
30 minut do pełnej dokładności |
| Czas osiadania |
Mniej niż 5 sekund |
| Wydajność temperaturowa |
Praca: 5 do 40°C, Pełna spec: 22°C +/- 3°C, Przechowywanie: -10°C do 50°C |
| Wilgotność podczas pracy |
<80% bez kondensacji |
| Wysokość robocza |
0 do 3 km. Nie działa: 3km do 12km |
| Zasilanie linii |
100 do 230V AC 50/60 Hz. Maksymalnie 200 W |
| Wymiary |
W430 x H202 x D538mm |
| Waga |
23kg |
| Wyposażenie |
5051PLUS System kalibracji
Adapter miernika cęgowego
Premium zestaw przewodów pomiarowych
Miękki futerał
Klawiatura USB, drukarka atramentowa, DVD-RW, 4-portowy koncentrator USB, klawiatura numeryczna, pamięć USB
Drukarka etykiet kalibracyjnych i identyfikacyjnych
5051 Oprogramowanie do ręcznego sterowania (kalibrator i DMM)
Oprogramowanie kalibracyjne EasyCal
Fabryczny certyfikat kalibracji (identyfikowalny przez NPL) |
| Kraj pochodzenia |
UK |
