Opis

System Raptor składa się z jednostki głównej ‘master’ oraz opcjonalnych jednostek umożliwiających wykonanie praktycznie dowolne uruchomieniowe lub rutynowe testy sprzętu pierwotnego instalacji średniego i wysokiego napięcia. System Raptor dzięki technologii cyfrowej i innowacyjnej konstrukcji jest najbardziej przenośnym systemem testowania do prób pierwotnych, w atrakcyjnej cenie.

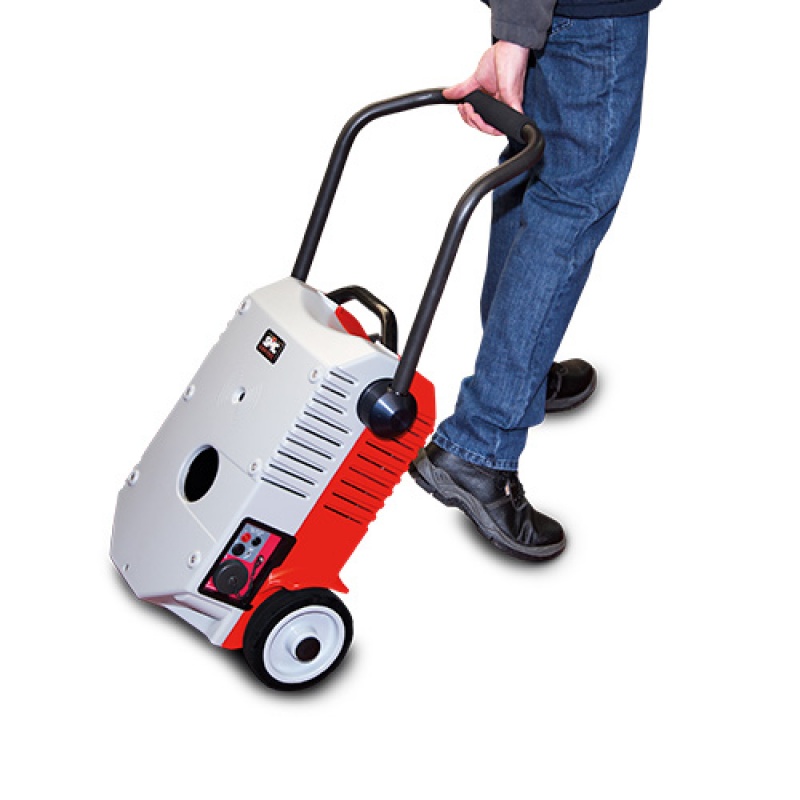

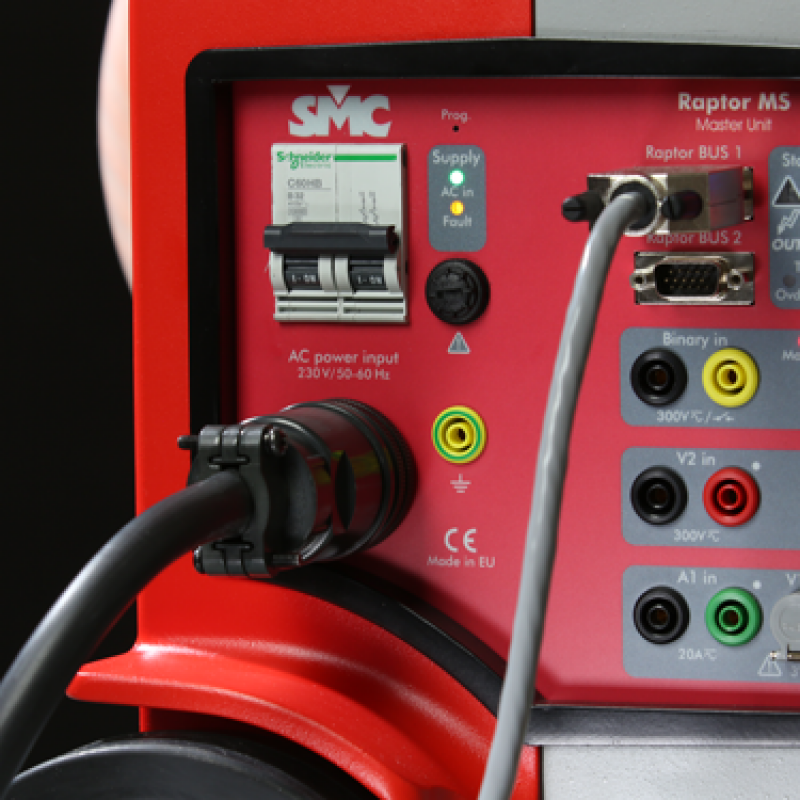

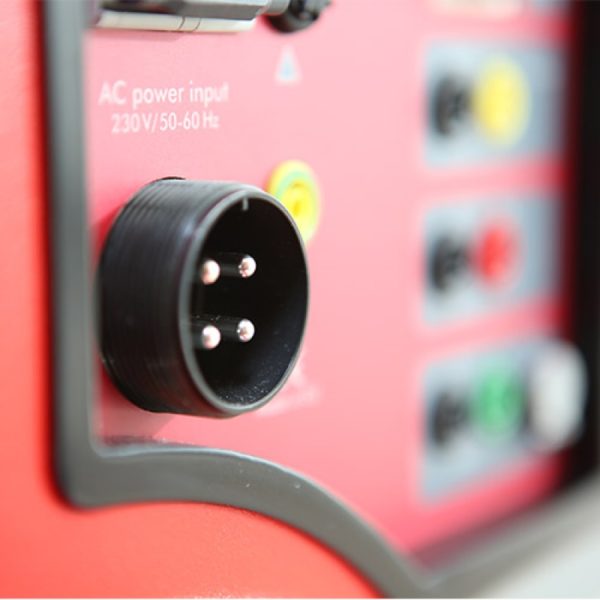

Najprostsza konfiguracja Raptor oferuje kompleksowy zestaw funkcji testowych w ultra kompaktowej, niezwykle przenośnej 35 kg jednostce: jednostka master, zdejmowana dotykowa konsola, wejścia pomiarowe napięcia i prądu, podwójne źródło testowe napięcia / prądu, wejście binarne oraz 3-kVA cyfrowy wzmacniacz do maksymalnego prądu wymuszenia 9,500 A ze zmienną częstotliwością. Można wykonać dużą różnorodność prac testowych, w tym testowanie wyłączników i reklozerów, weryfikacja spójności sieci uziemiającej, analiza nasycenia transformatora, pomiar obciążenia i przekładni i wiele więcej.

Do aplikacji wysokoprądowych, Raptor implementuje technikę ‘przejścia przez uzwojenie wtórne’, z centralnym otworem nadającym temu produktowi unikalnej osobowości. Wystarczy przełożyć przewody przez Raptora i podłączyć je do badanego urządzenia. Można podłączyć wiele kabli równolegle zwiększając skuteczny przekrój poprzeczny i napięcie może być zwielokrotnione poprzez wykonanie dodatkowych pętli wokoło jednostki. Jeśli wymagana jest dodatkowa moc, 5-kVA jednostka slave może rozszerzyć wydolność układu do 18 kVA i maksymalnego prądu 15,000 A. Jednostki te komunikują się z jednostką master Raptor poprzez interfejs podczerwony, nie są wymagane połączenia fizyczne. Zintegrowany kalkulator programowy pozwala wyznaczenie potrzebnej mocy sprzętu oraz okablowania do osiągnięcia określonej wartości prądu.

Testy wymagające umiarkowanie wysokie napięcia AC do 2,000 V można wykonać po dodaniu jednostki Raptor HV do układu. Aplikacje te obejmują m.in. ocenę mocy transformatora, test napięcia wytrzymałości / izolacji, pomiar napięcia krokowego i dotykowego. Raptor HV jest optycznie podobny do innych jednostek Raptor lecz nie występuje w nim charakterystyczny otwór jak w modelach prądowych.

Cały system Raptor jest sterowany jako pojedyncza jednostka z panelu starowania jednostki master, bez względu na liczbę jednostek opcjonalnych. Ten mały panel sterowania z magnetycznym panelem tylnym implementuje kompleksowy zbiór wstępnie skonfigurowanych testów, które mogą być dostosowane i rozszerzone przez użytkownika. Niestandardowe ustawienia i wyniki testów są trwale zapisywane do późniejszego pobrania na PC przez port USB. Konsola Raptor może być bezpośrednio zaktualizowana przez Internet poprzez wbudowany interfejs RJ-45 Ethernet® LAN.

Raptor jest stabilizowanym wymuszalnikiem prądowym, tj. niewielkie wahania zasilania i obciążenia będą automatycznie kompensowane gwarantując warunki testowe przez cały czas badania. Kompaktowa i solidna konstrukcja umożliwia obsługę przez jedną osobę, a modułowość likwiduje potrzebę zakupu niewykorzystywanych w danym momencie „mocy”.

Charakterystyka

• Kompaktowy i lekki.
• Zintegrowany uchwyt i kółka.
• Dynamiczna stabilizacja wyjścia.
• Wielofunkcyjność.
• Rozszerzalność.
• Wygodna i skuteczna technika przejścia przez uzwojenie wtórne.
• Wstępnie skonfigurowane testy
• Zapis ustawień i wyników testu, pobieranie danych i raportowanie
• Podłączenie do Internetu

Aplikacje

• Testowanie układów pierwotnych.
• Testowanie przekaźników.
• Testowanie przekładników prądowych.
• Reklozery i sekcjonalizery.
• Testowanie rozdzielnic.
• Testy obciążeniowe (Heat runs).
• Testowanie sieci uziemiającej.
