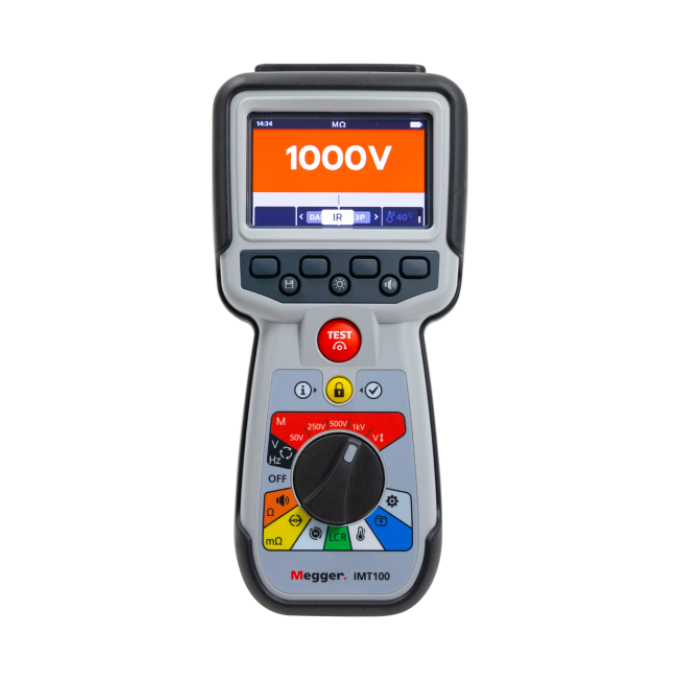

Wielofunkcyjny tester przemysłowy IMT100

Co odróżnia ten przyrząd od innych oferowanych na rynku?

IMT100 jest jednym z bardziej wyjątkowych przyrządów na rynku. Przyrząd jest wyposażony w kolorowy wyświetlacz graficzny oraz 13 funkcji testowania umożliwiających pomiar rezystancji, ciągłości oraz rezystancji izolacji w instalacjach z wykorzystaniem metody dwu, trzy- i czterozaciskowej, spełniając (i przekraczając) zakresy testowe i poziomy dokładności wymagane w branży. Ponadto przyrząd spełnia wymogi normy IEC 62446 dotyczącej testowania instalacji fotowoltaicznych i testów dodatkowych, normy UN EEC R100 dotyczącej testowania pojazdów elektrycznych, a także warunki bezpieczeństwa wymagane przez normy IEC61010 i EMC IEC61326. Przyrząd jest dostarczany w uniwersalnym futerale do zastosowań przemysłowych, z pełnym zestawem przewodów pomiarowych oraz akumulatorami i ładowarką. Może zapisać do 256 testów, które następnie można pobrać na dysk USB.

Czy można go używać w systemie fotowoltaicznym?

Tak. Urządzenie IMT100 może służyć do testów instalacji fotowoltaicznych zgodnie z normą IEC62446 dotyczącą testowania instalacji fotowoltaicznych i wykonywania dodatkowych testów. Idealnie nadaje się do instalacji obejmujących systemy o napięciu do 1000 V AC i DC. Rozwiązanie to spełnia szereg potrzeb w zakresie testowania — od instalacji domowych, po instalacje przemysłowe i użytkowe.

Gdzie w systemie fotowoltaicznym można go używać?

Urządzenie IMT100 może służyć do testów zgodnie z normą IEC62446 dotyczącą testowania instalacji fotowoltaicznych i wykonywania dodatkowych testów. Po stronie prądu stałego przyrząd może testować napięcia do 1000 V, sprawdzać biegunowość napięcia, testować pojemność instalacji, mierzyć temperaturę różnych podzespołów oraz testować diody skrzynki przyłączowej w panelach fotowoltaicznych. Ponadto przyrząd pozwala wykonywać kompleksowy zakres diagnostyczny testów izolacji, a także testy niskiej rezystancji w celu potwierdzenia ciągłości i prawidłowego wyrównania potencjałów w instalacji. Po stronie prądu przemiennego można go używać do testowania napięć do 1000 V oraz testowania pojemności, indukcyjności i rezystancji różnych podzespołów instalacji, a także do sprawdzania kolejności faz w instalacji. Z kolei wszechstronność przyrządu umożliwia technikom i ośrodkom naprawczym korzystanie z niego jako narzędzia diagnostycznego w szerokim zakresie obciążeń AC i DC.

Jakie jest maksymalne napięcie testowe, które można wykorzystać w teście rezystancji izolacji?

Testy rezystancji izolacji można przeprowadzić przy następujących ustawieniach: 50 V, 250 V, 500 V, 1 kV, a ponadto użytkownik może wybrać także inne napięcie. Przyrząd IMT100 jest wyposażony w zacisk ochronny, który odprowadza prądy upływu z mierzonego obwodu w celu zmniejszenia błędów.

Jakie testy izolacji można wykonać?

IR: Rezystancja izolacji. PI: Wskaźnik polaryzacji w zakresie od 1 minuty do 10 minut.  DAR: Współczynnik absorpcji dielektrycznej w zakresie od 15 lub 30 sekund do 60 sekund.  T(s): Czas IR można wybrać w zakresie od 1 minuty do 10 minut, z przyrostem co 1 minutę. 3P: Trójfazowy, do testowania rezystancji izolacji pomiędzy fazami.

Czy można go używać do testowania pojazdów elektrycznych?

Tak. To sprawia, że IMT100 jest wyjątkowym przyrządem na rynku, ponieważ spełnia on wymogi przepisów UN EEC R100 dotyczące badań pojazdów elektrycznych. Umożliwia również producentom, warsztatom i centrom serwisowym bezpieczne i niezawodne testowanie kluczowych podzespołów w pojazdach elektrycznych (HEV, PHEV, BEV). Zakres funkcji obejmuje pomiar niskiej rezystancji metodą czteroprzewodową, pomiar ciągłości metodą dwuprzewodową i pomiar rezystancji izolacji metodą trójprzewodową oraz pomiar napięć i temperatur z możliwością rejestrowania wyników testów.

Czy można go używać w instalacjach elektrycznych?

Tak. Tester IMT100 może służyć do testowania i wyszukiwania usterek podczas instalacji, przekazania do eksploatacji, regularnej konserwacji na poziomie krajowym i przemysłowym, a także na liniach produkcyjnych. Idealnie nadaje się do użytku w środowiskach CAT III 600 V o długości do 3000 m oraz w systemach o napięciu do 1000 V AC i DC

Czy można go używać do testowania maszyn wirujących?

Tak. Maszyny wirujące to jedne z najczęstszych obciążeń występujących nie tylko w instalacjach fotowoltaicznych, ale także w liniach produkcyjnych w przemyśle. Urządzenie IMT100 umożliwia wykonywanie najczęściej stosowanych wstępnych testów analitycznych, takich jak kierunek obrotów silnika, ciągłość obwodu, niska rezystancja, testowanie izolacji trójfazowych, testowanie temperatury i kompensacja.
