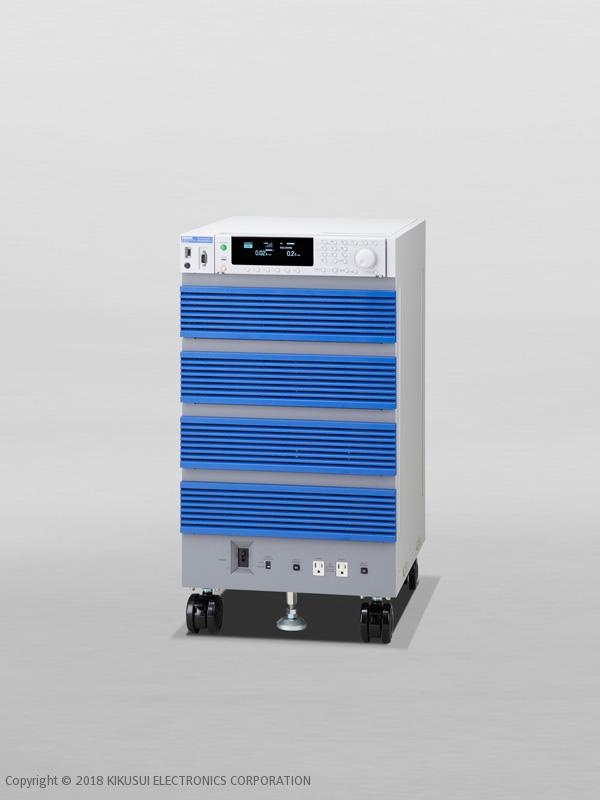

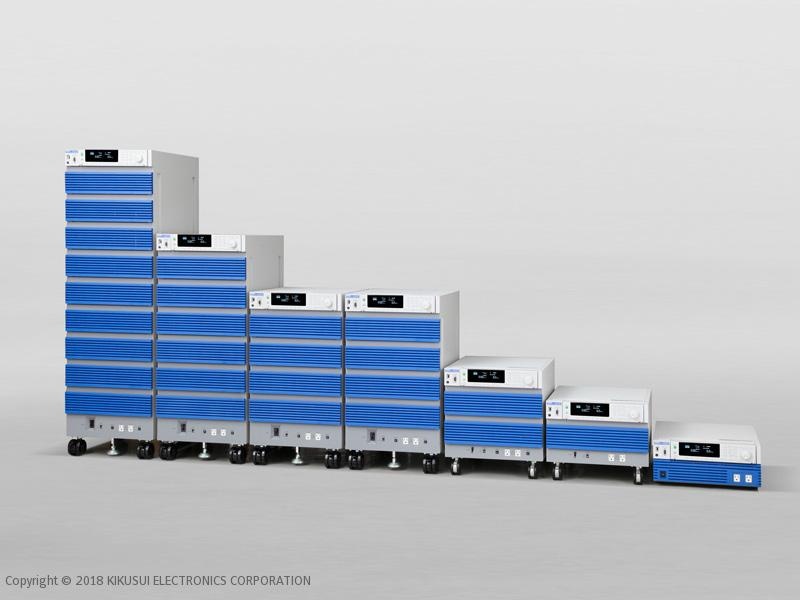

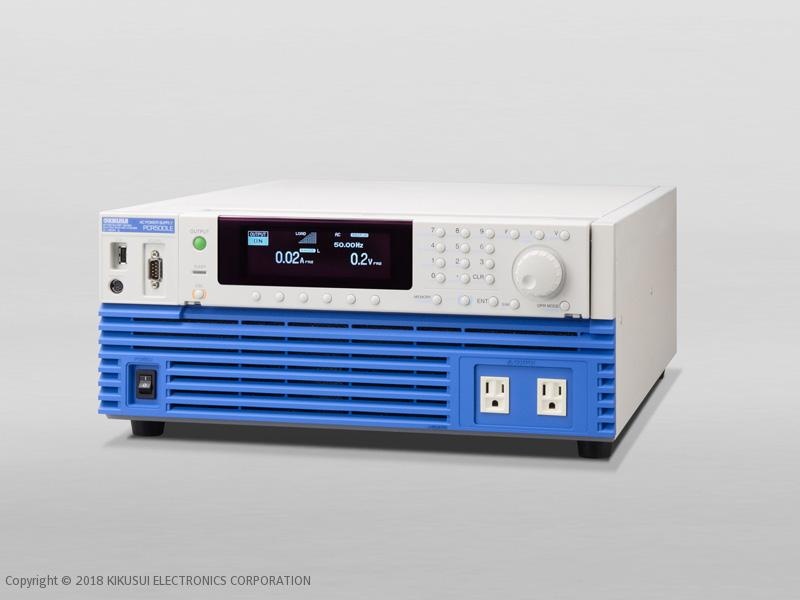

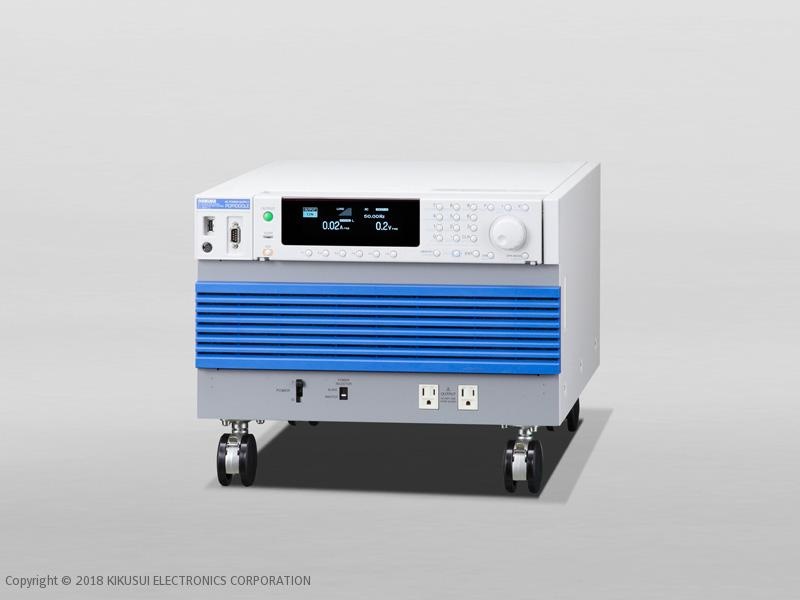

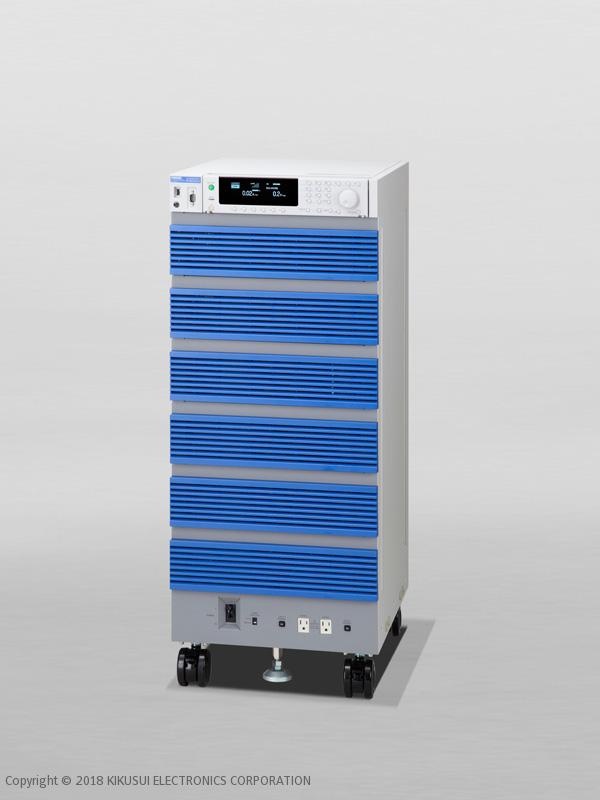

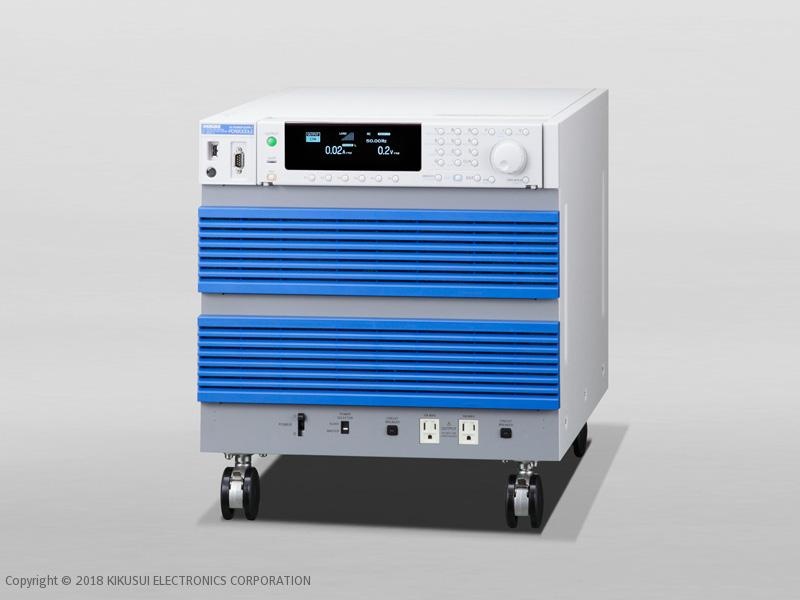

Wielofunkcyjny zasilacz AC – KIKUSUI seria PCR-LE (moc od 500 VA do 9 kVA)

Opis produktu – Wielofunkcyjny zasilacz AC – KIKUSUI seria PCR-LE (moc od 500 VA do 9 kVA)

Wielofunkcyjny zasilacz AC – KIKUSUI seria PCR-LE (moc od 500 VA do 9 kVA)

Seria PCR-LE jest nową linią zaawansowanego, wielofunkcyjnego zasilacza AC, opracowanego z serii PCR-L/LA (typ wzmacniacza liniowego). Seria PCR-LE zapewnia wysoką niezawodność i może być stosowana do różnych zastosowań, wykorzystując funkcje, które mogą swobodnie kontrolować przebieg szerokopasmowy. Ponadto, seria PCR-LE może być skonfigurowana jako urządzenie podstawowe systemu testowego w połączeniu z ładunkami elektrycznymi i analizatorami mocy do “testowania połączenia sieci” w odniesieniu do rozproszonego wytwarzania energii, takiego jak energia słoneczna, energia wiatru, ogniwo paliwowe i silnik gazowy określany jako „pole nowej energii”.

Przy różnych opcjach obsługiwany jest test odporności na niskie częstotliwości i testy różnego środowiska zasilania. Opcje pracy równoległej i trójfazowej umożliwiają rozbudowę system jednofazowego do 27kVA, jednofazowego trójprzewodowego do 54kVA i system trójfazowego do 81kVA. System może być stosowany do  testowania przemysłowych wysokowydajnych klimatyzatorów dla miejsca EMC dużej skali.

 Funkcje

• Obsługiwane są również wyjścia DC o szerokim zakresie specyfikacji
  • Wskaźnik napięcia wyjściowego (AC): 1 do 300V
  • Wskaźnik częstotliwości wyjściowej: 1 do 999.9Hz
  • Wskaźnik napięcia wyjściowego (DC): ± 1.4 do ± 424V

• Ponadto, system obsługuje tryb wyjściowy DC oraz tryb wyjściowy AC + DC. System może być przydatny w szerszym zakresie dziedzin, takich jak obszary związane z chemią i fizyką.
• Możliwość wyboru trybu odpowiedzi
  Umożliwia wybór trybu odpowiedzi dla wewnętrznego wzmacniacza w zależności od stanu obciążenia i zastosowania.
  • Szybka odpowiedź (FAST): *dla żądania szybkości spadku / wzrostu mocy
  • Normalna odpowiedź (MEDIUM): dla testowania różnych środowisk zasilania
  • Bardzo stabilna odpowiedź (SLOW): do zasilania w miejscach testowych EMC

  *Z wyłączeniem PCR6000LE i PCR9000LE

• Symulacja nieprawidłowego działania linii zasilającej
  W trybie AC możliwe jest aby zasymulować nieprawidłowe działanie linii zasilającej poprzez ustawienie wyjścia system serii PCR-LE w stan przerwy zasilania, spadek napięcia (dip) lub wzrost napięcia (pop). Umożliwia to testowanie zasilaczy impulsowych i sprzętu elektronicznego.
• Różne funkcje pomiarowe
  Wartości napięcia wyjściowego / prądu RMS, szczytowe napięcie / prąd, moc czynna / pozorna, współczynnik mocy mogą być mierzone. Możliwe jest analizowanie harmonicznych (do 40 rzędu) prądu wyjściowego.
• Funkcja sekwencji
  Napięcie wyjściowe, częstotliwość i kształt fali można zmieniać wzdłuż drogi, dzięki czemu można testować warunki środowiska zasilania. Oprócz wyjścia AC dostępne jest również wyjście DC oraz wyjście AC + DC. Przy ustawieniu rozdzielczości w krokach co 0,1 ms, system zapewnia funkcje do ustawiania fazy początkowej, nagłego przesunięcia fazowego, a także funkcję przeskoku i pauzy.
• Wykrywanie, dostosowanie regulacji
  Nawet w przypadkach, w których jednostki obciążenia są instalowane zdalnie, napięcie (wartość skuteczna) na końcu obciążenia może być stabilizowane przez korektę spadków napięcia. Wykrywanie sprzętu i wykrywanie oprogramowania są dostarczane jako funkcja wykrywania, umożliwiając wybiórcze użycie jednego z nich zgodnie ze stanem obciążenia i zastosowaniem.
• Sterowanie prądem wyjściowym
  Funkcja ograniczania prądu umożliwia sterowanie prądem wyjściowym (RMS) na pewnym poziomie dla pracy ciągłej przez wybieranie ustawień czasu (czas/ciągły) dla operacji włączenia. Test ciągłości dla urządzeń elektrycznych (panele dystrybucyjne, wyłączniki obwodu, urządzenia do okablowania itd) może zostać wykonany w stabilnych warunkach.
• Funkcja Przyjazny dla środowiska (funkcja oszczędzania energii)
  • Funkcja uśpienia
    Jednostka zasilająca przechodzi w tryb uśpienia, gdy przez pewien czas nie jest wykryte żadne wyjście, aby zmniejszyć zużycie energii.
  • Funkcja działania energooszczędnego*
    Funkcję oszczędzania energii można wykorzystać tylko do obsługi niezbędnych jednostek mocy w zależności od wymaganego obciążenia zasilania.
    *Z wyjątkiem PCR500LE i PCR1000LE
• Komunikacja zewnętrzna
  RS232C (wyposażenie standardowe). Pilot dostępny z opcjami GPIB, USB, LAN. Korzystając z sieci LAN mamy możliwość konfiguracji wysoce opłacalnych systemów, ponieważ obsługiwany jest standard LXI.
• Funkcja pamięci
  Możliwe jest przechowywanie do 99 zestawów danych częstotliwości wyjściowej, napięcia (AC/DC) i przebiegu cyklicznego pod numerem magazynu przebiegu w pamięci jednostki głównej.
  Ponadto, można użyć urządzeń pamięci USB do przechowywania danych zawartych w pamięci urządzenia głównego, ustawień panelu, symulacji nieprawidłowości działania linii zasilającej oraz danych sekwencji.
• Obsługiwany standard
  Nadaje się dla systemów do testowania zgodności ze standardami serii IEC61000-3 oraz 4. Oferowane jest również opcjonalne oprogramowanie aplikacyjne. Szczegółowe informacje znajdują się na końcu broszury.
• Panel przedni służy jako pilot
  Panel przedni jest odpinany. Dzięki opcjonalnemu przedłużonemu kablowi, panel funkcjonuje jako sterowanie zdalne.
  Możesz obsługiwać jednostkę PCR-LE zainstalowaną pod twoim biurkiem / stanowiskiem pracy zdalnie z panelu przedniego podłączonego opcjonalnym kablem przedłużającym (EC05-PCR).
• Redukcja
  Porównanie z istniejącym PCR-LA (4 kVA)
• W przypadku “testów połączeń międzysystemowych” z odwrotnym przepływem obciążenia
  Zgodność z wytycznymi dotyczącymi wymagań technologii połączeń między systemami
  *Cała zasymulowana moc odwróconego obciążenia jest zużywana wewnętrznie, w związku z czym nie będzie przepływu wstecznego do systemu.
• Specyfikacje dla dużej pojemności
  Możliwe jest rozszerzenie do 27 kVA (jednofazowego), 54 kVA (jednofazowego 3-przewodowego), oraz 81 kVA (trójfazowego) za pomocą jednofazowych 3-przewodowych i trójfazowych opcji operacyjnych (sterowniki operacji rozszerzania). Dzięki temu system może być używany do zasilania na dużą skalę EMC lub jako moc testowa dla przemysłowych klimatyzatorów dużej pojemności.
  •  Praca równoległa
    Model o mocy 2 kVA lub wyższej / Maksymalnie 5 podłączonych jednostek / Maksymalne rozszerzenie pojemności do 27kVA dla jednofazowego

    (Może być rozszerzona do 54kVA (dla jednofazowego 3-przewodowego) lub do 81kVA (dla trójfazowego), gdy jest używany w połączeniu z opcją jednofazową 3-przewodową lub trójfazową)
    *Wymagany jest osobno sprzedawany sterownik operacji rozszerzenia.

  •  Jednofazowe 3-przewodowe, trójfazowe działanie
    Wszystkie mole / Maksymalna rozszerzona pojemność: 54kVA (dla jednofazowego 3-przewodowego), 81kVA (dla trójfazowego)
    (W przypadku użycia w połączeniu z opcją obsługi równoległej)
    *Wymagany jest osobno sprzedawany sterownik działania.
• Doskonała umiejętność utrzymania dzięki konfiguracji jednostki
  Seria PCR-LE (z wyjątkiem PCR500LE) to konfiguracja typu jednostkowego. Jednostka mocy może być obsługiwana (zastępowana) przez jednostkę o mocy 1 kVA.
•  Inne funkcje
  • Ustawienie impedancji wyjściowej
  • Pomiar harmonicznych prądu
  • Soft start (sterowanie czasem narastania)
  • Wewnętrznie ustalone Vcc
