Opis
Cechy
- Maksymalnie pięć kanałów wyjściowych
- 2 równoważne wydajności kanały arbitralne Częstotliwość: 1Hz~10/20/30/60MHz
- Częstotliwość kanału RF (FG/ARB/MOD) : 160/320MHz
- Częstotliwość generatora impulsów: 25 MHz
- Wzmacniacz mocy: niska częstotliwość, 100 kHz, moc wyjściowa 20 W
- Prawdziwe wyjście punkt po punkcie Funkcja fali arbitralnej: 200MSa/s,
- Częstotliwość powtarzania 100 MHz, rozdzielczość 14 bitów, głębokość pamięci 16 tys. punktów
- Izolacja uziemienia między zaciskami I/O i obudową przyrządu
- Licznik częstotliwości: 150 MHz, 8 bitów
- Modulacja AM/FM/PM/ASK/FSK/PSK/SUM/PWM
- Host USB/urządzenie USB/LAN (tylko MFG-22XX)
- Kolorowy wyświetlacz TFT o przekątnej 4,3 cala
Wielokanałowe wyjścia sygnału spełniające zróżnicowane wymagania dotyczące sygnału

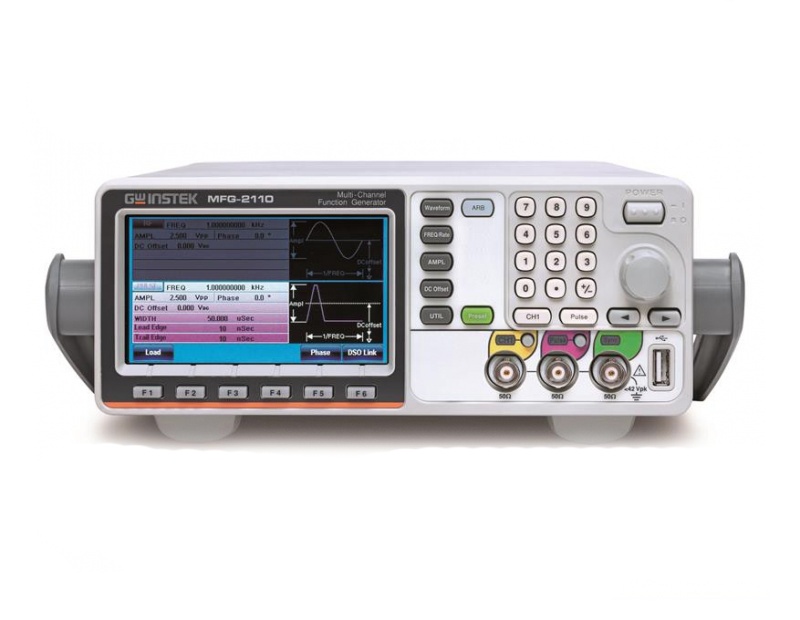

GW Instek wprowadza na rynek nową serię wielokanałowych generatorów funkcyjnych MFG-2000, w tym modele podstawowe MFG-21XX i zaawansowane MFG-22XX. Kanały wyjściowe modeli MFG-21XX obejmują jeden jednokanałowy generator ARB 10M/20M/30M/60MHz; jeden generator impulsów 25MHz; jeden generator sygnału RF 160MHz lub 320MHz (MFG-2160MF/MFG-2160MR) i jeden wzmacniacz mocy (tylko MFG-2120MA)? Modele MFG-22XX zawierają jeden generator ARB o podwójnej wydajności 30MHz/60MHz; jeden generator impulsów 25MHz; jeden generator sygnału RF 160MHz lub 320MHz (MFG-2260MFA/MFG-2260MRA); oraz jeden wzmacniacz mocy (tylko MFG-2260MFA/MFG-2260MRA).

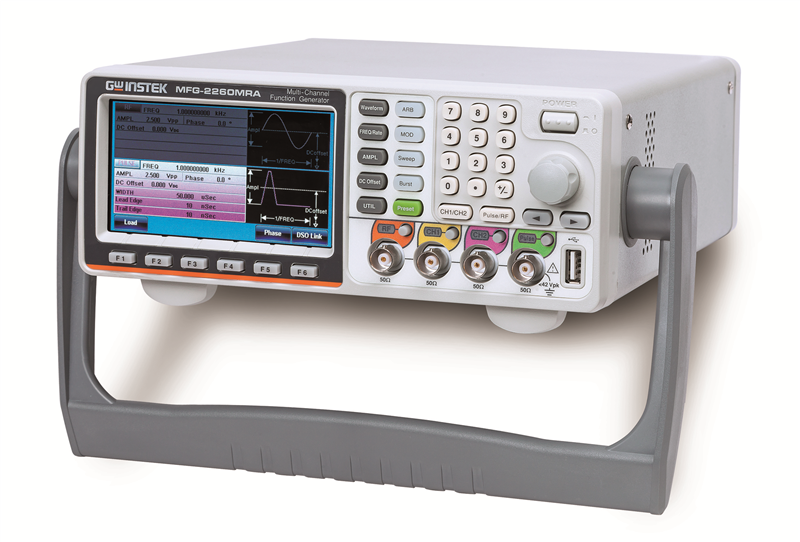

Seria MFG-2000, która posiada do 5 jednoczesnych kanałów wyjściowych (MFG-2260MFA/MFG-2260MRA), w tym CH1 i CH2 o równoważnej wydajności, dwukanałowy generator funkcji arbitralnych o maksymalnej częstotliwości 60MHz dla obu kanałów; generator sygnału RF, standardowy AFG, który wytwarza maksymalną falę sinusoidalną 320MHz i różne modulowane sygnały RF; generator impulsów, którego częstotliwość osiąga 25MHz; wzmacniacz mocy, który jest idealny do zakresu audio. Wyżej wymienione pięć różnych kanałów funkcjonalnych jest oddzielnie lub łącznie przydzielonych do 10 modeli, które obejmują od podstawowych jednokanałowych modeli AFG z generatorem impulsów do modeli pięciokanałowych, tak aby zaspokoić różne zastosowania edukacyjne i przemysłowe.
Kanał AFG serii MFG-2000 generuje sygnał sinusoidalny, kwadratowy, trójkątny itp. Seria ta charakteryzuje się rzeczywistą charakterystyką wyjściowego przebiegu arbitralnego punkt po punkcie o częstotliwości próbkowania 200 MHz, częstotliwości powtarzania przebiegu 100 MHz, rozdzielczości 14 bitów i głębokości pamięci 16 tys. punktów. Niektóre modele zapewniają różne metody modulacji, takie jak AM/FM/PM/FSK/PWM, Sweep, Burst, Trigger, licznik częstotliwości 150 MHz. Zsynchronizowane modele dwukanałowe zapewniają skorelowane funkcje, w tym synchronizację, opóźnienie, sumę i sprzężenie. Generator sygnału RF, kompletne źródło sygnału AFG (w tym ARB), oferuje różne modulacje, Sweep i modulacje cyfrowe, takie jak ASK i PSK, a jego częstotliwość fali sinusoidalnej wynosi do 320 MHz. W pełni funkcjonalny generator impulsów o częstotliwości 25 MHz jest wyposażony we wszystkie modele, a jego szerokość impulsu, czas narastania zbocza, czas opadania zbocza są regulowane i mogą być stosowane jako sygnały wyzwalające. Niezależny wejściowy/wyjściowy wzmacniacz mocy o mocy 20W, 10dB, paśmie DC-100KHz i zniekształceniach poniżej 0,1% może być stosowany w aplikacjach audio.
| Konstrukcja izolowanego kanału | Ogólna konstrukcja serii MFG-2000 to izolacja uziemienia między zaciskami wyjściowymi/wejściowymi a obudową przyrządu, którą można znaleźć tylko w źródłach sygnału wysokiego poziomu. Kanały wyjściowe mogą wytrzymać maksymalne napięcie izolacji do ±42Vpk (wartość szczytowa DC + AC) do uziemienia, co jest idealne do testów obwodów pływających. Wiele wyjść może być wykonywanych bez uwzględniania kwestii odniesienia uziemienia. Nie ma wymogu dodatkowej izolacji dla eksperymentów takich jak „prostowanie pełnofalowe” i „podwajacz napięcia”, które są łatwe i bezpieczne. Zewnętrzny zasilacz może podnieść napięcie polaryzacji DC do ±42Vpk, aby spełnić wymagania wyższego napięcia polaryzacji DC, takie jak zastosowania motoryzacyjne i edukacyjne. |
| Oprogramowanie do edycji przebiegów arbitralnych | Oprogramowanie AFG z serii MFG-2000 współpracujące z oprogramowaniem AWES (Arbitrary Waveform Editing Software) umożliwia użytkownikom łatwą i szybką edycję przebiegów arbitralnych. DWR (Direct Waveform Reconstruction) umożliwia użytkownikom kolokację z oscyloskopami cyfrowymi serii GDS w celu pobierania przebiegów i przesyłania ich do generatora arbitralnego w celu uzyskania bezpośredniej rekonstrukcji przebiegu. 66 wbudowanych przebiegów pozwala użytkownikom edytować dowolne przebiegi i wyprowadzać cały segment lub podzielone segmenty. |
| Satysfakcjonuje różne zastosowania | Dzięki wielofunkcyjnym kanałom, seria MFG-2000 zapewnia różnym sektorom przemysłowym specjalne dwukanałowe przebiegi, sygnały modulacji IQ, symulację drgań o niskiej częstotliwości, czujniki samochodowe, sygnały transmisji AM/FM, sygnały sterowania silnikiem lub wentylatorem PWM, sygnały zsynchronizowane impulsowo, szum impulsowy, obwód audio lub urządzenia takie jak testy głośników. Seria ta jest idealna dla różnych dziedzin, w tym badań naukowych, edukacji, badań i rozwoju, produkcji i kontroli jakości. |
Więcej szczegółów można znaleźć w broszurze MFG-2000.
