Wielokanałowe wyjścia sygnałowe spełniające zróżnicowane wymagania dotyczące sygnałów
GW Instek wprowadza na rynek zupełnie nową serię wielokanałowych generatorów funkcyjnych MFG-2000, obejmującą modele podstawowe MFG-21XX oraz zaawansowane modele MFG-22XX. Kanały wyjściowe modeli MFG-21XX obejmują jeden jednokanałowy generator ARB 10 MHz/20 MHz/30 MHz/60 MHz; jeden generator impulsów 25 MHz; jeden generator sygnału RF 160 MHz lub 320 MHz (MFG-2160MF/MFG-2160MR) oraz jeden wzmacniacz mocy (tylko MFG-2120MA)? Modele MFG-22XX zawierają jeden dwufunkcyjny generator ARB 30 MHz/60 MHz; jeden generator impulsów 25 MHz; jeden generator sygnału RF 160 MHz lub 320 MHz (MFG-2260MFA/MFG-2260MRA); oraz jeden wzmacniacz mocy (tylko MFG-2260MFA/MFG-2260MRA).
Seria MFG-2000, która posiada do 5 kanałów wyjściowych działających jednocześnie (MFG-2260MFA/MFG-2260MRA), w tym dwukanałowy generator funkcji arbitralnych o wydajności równoważnej CH1 i CH2, z maksymalną częstotliwością 60 MHz dla obu kanałów; Generator sygnałów RF, standardowy generator funkcji arbitralnych (AFG), który generuje sinusoidę o częstotliwości maksymalnej 320 MHz oraz różne modulowane sygnały RF; generator impulsów, którego częstotliwość sięga 25 MHz; wzmacniacz mocy, który jest idealny dla zakresu audio. Powyższe pięć różnych kanałów funkcjonalnych jest przydzielonych osobno lub łącznie w 10 modelach, które obejmują zarówno podstawowe modele jednokanałowego generatora funkcji arbitralnych z generatorem impulsów, jak i modele pięciokanałowe, aby zaspokoić różne zastosowania edukacyjne i przemysłowe.
Kanał AFG serii MFG-2000 generuje sygnały sinusoidalne, prostokątne, trójkątne itp. Seria charakteryzuje się prawdziwą punktową charakterystyką wyjściową dowolnych przebiegów o częstotliwości próbkowania 200 MHz, częstotliwości powtarzania przebiegu 100 MHz, rozdzielczości 14 bitów i głębokości pamięci 16 tys. punktów. Niektóre modele oferują różne metody modulacji, takie jak AM/FM/PM/FSK/PWM, przemiatanie, impulsy, wyzwalanie oraz licznik częstotliwości 150 MHz. Zsynchronizowane modele dwukanałowe zapewniają funkcje korelacyjne, w tym synchronizację, opóźnienie, sumowanie i sprzężenie. Generator sygnałów RF, kompletne źródło sygnału AFG (w tym ARB), oferuje różne modulacje, przemiatanie oraz modulacje cyfrowe, takie jak ASK i PSK, a częstotliwość fali sinusoidalnej wynosi do 320 MHz. Wszystkie modele są wyposażone w w pełni funkcjonalny generator impulsów o częstotliwości 25 MHz, a szerokość impulsu, czas narastania i czas opadania są regulowane, co pozwala na wykorzystanie ich jako sygnałów wyzwalających. Niezależny wzmacniacz mocy wejściowej/wyjściowej o mocy 20 W, 10 dB, pasmie DC-100 kHz i zniekształceniach poniżej 0,1% może być stosowany w aplikacjach audio.
Konstrukcja z izolowanymi kanałami Ogólna konstrukcja serii MFG-2000 opiera się na izolacji uziemienia między zaciskami wejściowymi/wyjściowymi a obudową urządzenia, co można znaleźć wyłącznie w źródłach sygnałów wysokiego poziomu. Kanały wyjściowe mogą wytrzymać maksymalne napięcie izolacji do ±42 Vpk (wartość szczytowa DC + AC) względem uziemienia, co jest idealne do testów obwodów bezpotencjałowych. Wyjścia wieloukładowe mogą być realizowane bez uwzględniania kwestii odniesienia uziemienia. Nie ma dodatkowych wymagań dotyczących izolacji dla eksperymentów takich jak „prostowanie pełnookresowe” i „podwajacz napięcia”, które są łatwe i bezpieczne. Zewnętrzny zasilacz może podnieść napięcie polaryzacji DC do ±42 Vpk, aby spełnić wymagania dotyczące wyższego napięcia polaryzacji DC, takie jak w zastosowaniach motoryzacyjnych i edukacyjnych.
Oprogramowanie do edycji przebiegów arbitralnych Generator przebiegów arbitralnych (AFG) serii MFG-2000 w połączeniu z oprogramowaniem AWES (Arbitrary Waveform Editing Software) pozwala użytkownikom łatwo i szybko edytować przebiegi arbitralne. Funkcja DWR (Direct Waveform Reconstruction) umożliwia użytkownikom współpracę z oscyloskopami cyfrowymi serii GDS w celu pobrania przebiegów i przesłania ich do generatora przebiegów arbitralnych, co pozwala na bezpośrednią rekonstrukcję przebiegu. 66 wbudowanych przebiegów pozwala użytkownikom na edycję przebiegów arbitralnych oraz na generowanie całego segmentu lub podzielonych segmentów.
Zaspokaja różnorodne zastosowania Dzięki wielofunkcyjnym kanałom seria MFG-2000 zapewnia różnym sektorom przemysłowym specjalne przebiegi dwukanałowe, sygnały modulacji IQ, symulację drgań o niskiej częstotliwości, czujniki samochodowe, sygnały radiowe AM/FM, sygnały sterujące silnikiem lub wentylatorem PWM, sygnały zsynchronizowane impulsowo, szum impulsowy, obwody audio lub urządzenia, takie jak testy głośników. Seria ta idealnie nadaje się do różnych dziedzin, w tym do badań naukowych, edukacji, badań i rozwoju, produkcji oraz kontroli jakości.
Więcej szczegółów można znaleźć w broszurze MFG-2000.
Modele w serii

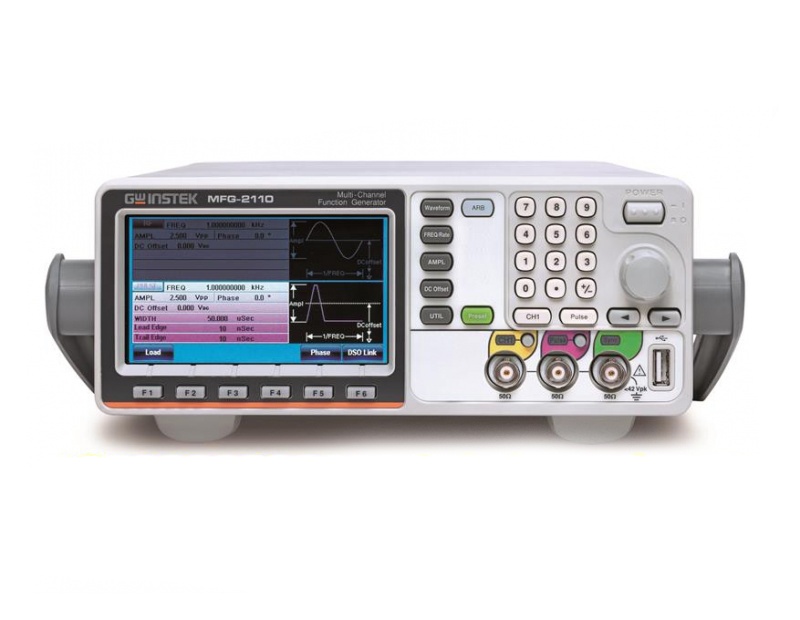

- MFG-2110, Jednokanałowy generator funkcji dowolnych 10 MHz z generatorem impulsów
- MFG-2120, Jednokanałowy generator funkcji dowolnych 20 MHz z generatorem impulsów
- MFG-2120MA, Jednokanałowy generator funkcji dowolnych 20 MHz z generatorem impulsów, modulacją, wzmacniaczem mocy,
- MFG-2130M, Jednokanałowy generator funkcji dowolnych 30 MHz z generatorem impulsów, modulacją
- MFG-2160MF, Jednokanałowy generator funkcji arbitralnych 60 MHz z generatorem impulsów, modulacją, generatorem sygnału RF 160 MHz
- MFG-2160MR, Jednokanałowy generator funkcji arbitralnych 60 MHz z generatorem impulsów, modulacją, generatorem sygnału RF 320 MHz
- MFG-2220HM, Dwukanałowy generator funkcji arbitralnych 200 MHz z generatorem impulsów, modulacją
- MFG-2230M, Dwukanałowy generator funkcji arbitralnych 30 MHz z generatorem impulsów, modulacją
- MFG-2260M, Dwukanałowy generator funkcji arbitralnych 60 MHz z generatorem impulsów, modulacją
- MFG-2260MFA, Dwukanałowy generator funkcji arbitralnych 60 MHz z generatorem impulsów, modulacją, generatorem sygnału RF 160 MHz, wzmacniaczem mocy

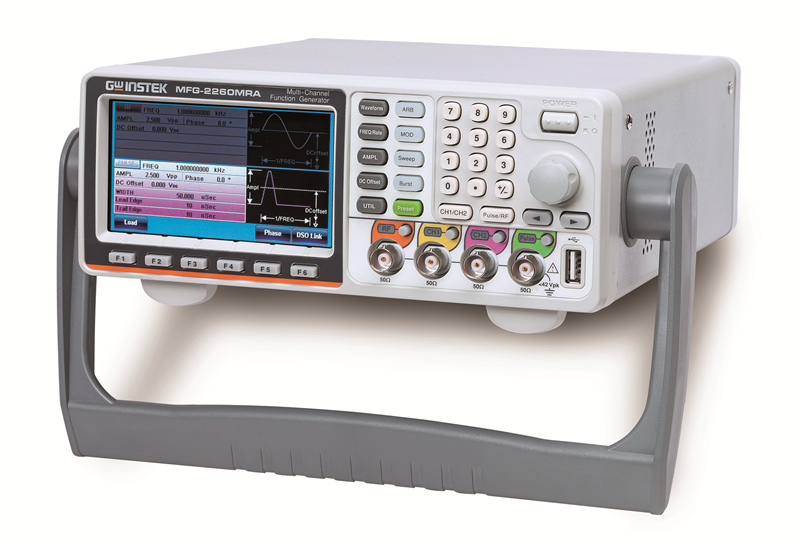

- MFG-2260MRA, Dwukanałowy generator funkcji dowolnych 60 MHz z generatorem impulsów, modulacją, generatorem sygnału RF 320 MHz, wzmacniaczem mocy
