Wielowyjściowy liniowy zasilacz DC serii GPE-X323A

Opis produktu – Wielowyjściowy liniowy zasilacz DC serii GPE-X323A

• GPE-1326A, 192 W, jednokanałowy zasilacz prądu stałego

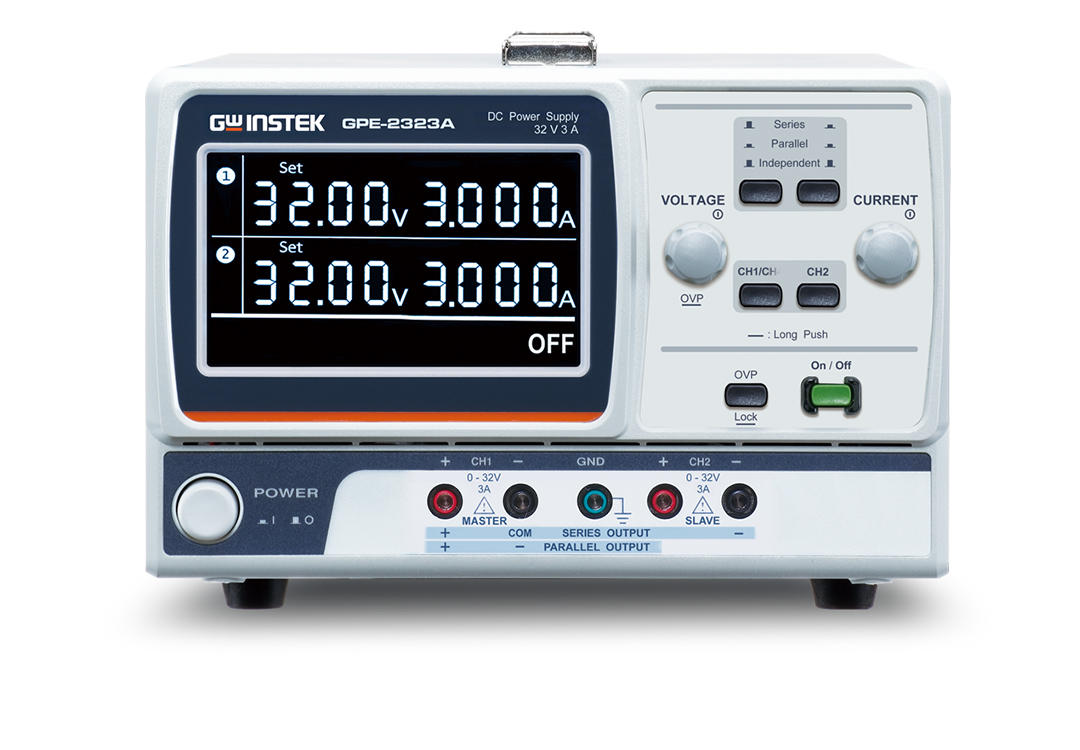

• GPE-2323A, 192 W, dwukanałowy zasilacz prądu stałego
• GPE-3323A, 217 W, trójkanałowy zasilacz prądu stałego

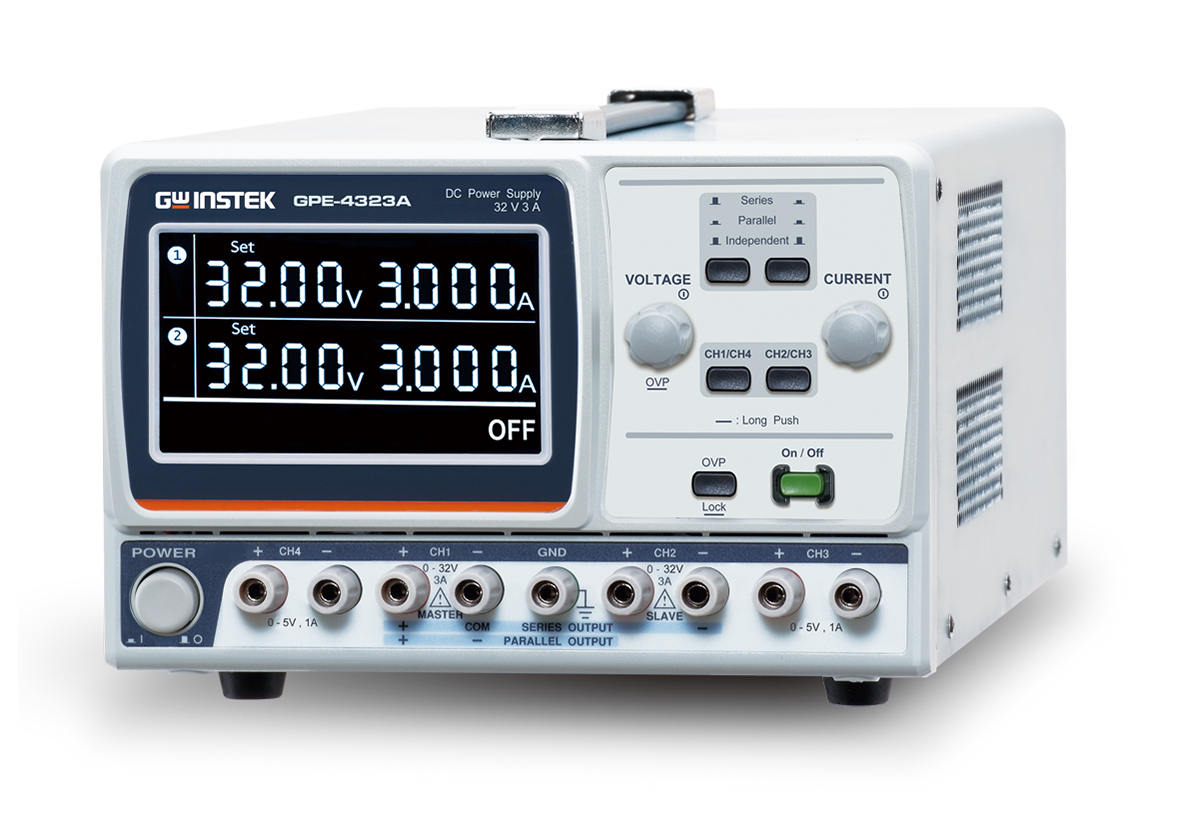

• GPE-4323A, 212 W, czterokanałowy zasilacz prądu stałego

„Rozwój w dążeniu do doskonałości, niezmienna jakość”.

Zasilacz prądu stałego serii GPE-X323A stanowi najnowszą wersję serii GPE-X323, opierającą się na jej sprawdzonej jakości i renomie. Ten ulepszony model zapewnia większą precyzję dzięki przełącznikowi z enkoderem, umożliwiającemu dokładniejszą regulację napięcia i prądu. Ponadto usprawniono cyfrowy system sterowania — zmniejszając liczbę pokręteł z sześciu do zaledwie dwóch — co zwiększa prostotę panelu przedniego i ułatwia obsługę.

Kluczowym ulepszeniem w tej wersji jest zabezpieczenie przed przepięciem (OVP). W przeciwieństwie do poprzedniej serii GPE, która opierała się na jednym progu maksymalnego napięcia do aktywacji, nowa seria A umożliwia niezależne ustawienia napięcia OVP dla każdego kanału: CH1/CH2: 1 V do 36 V; CH3: 5,5 V (GPE-3323A); 1 V do 6 V (GPE-4323A); CH4: 1 V do 16 V (GPE-4323A).

Te udoskonalenia sprawiają, że seria A jest bardziej elastyczna i precyzyjna w zastosowaniach wielokanałowych.

Wspólne cechy serii GPE-X323A i GPE-X323

• Litera X w oznaczeniu X323 może oznaczać 2, 3 lub 4, co odpowiada konfiguracji dwukanałowej, trójkanałowej lub czterokanałowej.
• Moc wyjściowa od 192 W do 217 W
• Wysoka rozdzielczość
• Niski poziom szumów
• Czas powrotu napięcia: ≤ 100 µs (zmiana obciążenia o 50%, minimalne obciążenie 0,5 A)
• Funkcja blokady klawiszy

Porównanie elementów sterujących na panelu między dwiema generacjami produktów (zdjęcie po lewej poniżej przedstawia model GPE-X323; zdjęcie po prawej poniżej przedstawia model GPE-X323A)

Tryb pracy szeregowej / równoległej

Oprócz niezależnych kanałów wyjściowych seria GPE-X323A oferuje funkcję automatycznego śledzenia połączeń szeregowych i równoległych. Połączenia szeregowe i równoległe pozwalają zasilaczom na wyjście 32 V/6 A (połączenie równoległe) oraz 64 V/3 A (połączenie szeregowe). CH1 i CH2 w modelach GPE-2323A / GPE-3323A / GPE-4323A obsługują funkcję połączeń szeregowych i równoległych.

Wszystkie te modele są reklamowane jako zasilacze dwukanałowe, ale diabeł tkwi w szczegółach, a to właśnie szczegóły decydują o wartości.

Aby zapoznać się ze szczegółami konstrukcyjnymi, prosimy o zapoznanie się z poniższym artykułem aplikacyjnym

Diabeł tkwi w szczegółach – o szczegółach konstrukcyjnych dwukanałowych zasilaczy prądu stałego

Blokada klawiszy

Podczas przeprowadzania długotrwałego eksperymentu niezawodnościowego lub gdy użytkownik tymczasowo opuszcza miejsce eksperymentu, zmiana ustawień zasilania przez inne osoby może spowodować przerwanie eksperymentu lub uszkodzenie badanego urządzenia (DUT). Użytkownik może aktywować blokadę klawiszy, aby zapewnić, że eksperyment nie zostanie zakłócony przez osoby postronne.

Zdalne sterowanie (zdalne wejścia/wyjścia) funkcją włączania/wyłączania wyjścia

Seria GPE-X323A oferuje funkcję włączania/wyłączania wyjścia, która zapobiega niepotrzebnym uszkodzeniom obiektów testowanych (DUT) spowodowanym przedwczesnym podaniem napięcia podczas podłączania DUT do zasilacza. Użytkownicy muszą wstępnie ustawić parametry napięcia i prądu oraz upewnić się, że wszystkie połączenia są prawidłowe. Następnie, za pomocą ręcznego sterowania na panelu przednim, użytkownicy mogą aktywować funkcję włączania/wyłączania wyjścia.
