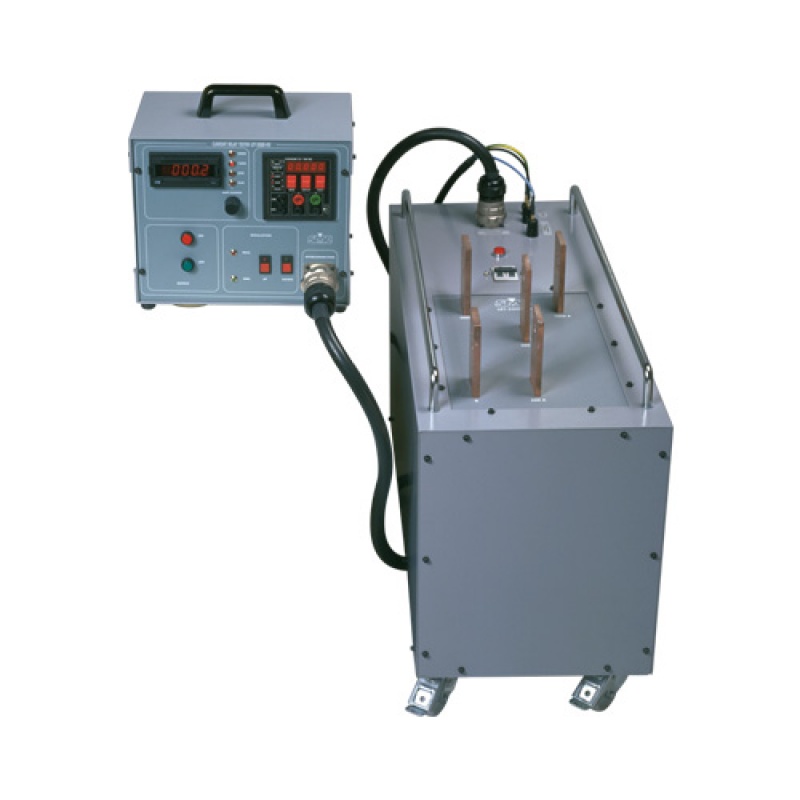

Wymuszalnik prądowy AC – SMC LET-4000-RDM

Opis produktu – Wymuszalnik prądowy AC – SMC LET-4000-RDM

Zestaw testowy prądu przemiennego do 20 kA z regulacją silnikową

LET-4000-RDM został zaprojektowany do wykonywania większości podstawowych testów, które są niezbędne podczas uruchamiania podstacji.

Pozwala na wykonanie z wystarczającą mocą wszystkich podstawowych zastrzyków prądu w celu przetestowania prawidłowego działania i okablowania wszystkich elementów, które składają się na sekcję zabezpieczeń i pomiarów w podstacji.

System regulacji oparty jest na bezstopniowym autotransformatorze z napędem silnikowym (Variac), który zasila transformator mocy, który dostarcza wysokie prądy wyjściowe i izoluje główne zasilanie od obciążenia. Wbudowany amperomierz i zegar informują o wartości prądu i czasie działania testowanego przekaźnika lub wyłącznika.

CHARAKTERYSTYKA

• Prąd stały do 4000A, 8KVA w 4 zakresach.
• Składa się z 2 jednostek, jednostki sterującej i jednostki zasilającej.
• Wbudowany cyfrowy amperomierz o dokładności 0,5%.
• Wbudowany cyfrowy zegar o rozdzielczości 1 ms.
• Zabezpieczenie termiczne i przeciwzwarciowe.
• Zmotoryzowany Variac.

ZASTOSOWANIA

• Bezpośredni i silnikowy test przekaźnika przeciążeniowego.
• Ogólnie rzecz biorąc, podstawowe testy obejmujące całą pętlę, tj. przekładnik prądowy, przewody, przekaźnik ochronny i wyłącznik.

Prąd nominalny jest wskazany w nazwie każdego modelu. Jednak wyższe prądy mogą być osiągane przez ograniczony czas, o ile podłączone obciążenie (w tym przewody testowe) mieści się w zakresie mocy wyjściowej urządzenia.
